耐久性の高い搬送用途向けの工場直送のゴム製エレベーターベルト

ユーフェンゴム製エレベーターベルトバケットエレベーターベルトとしても知られる、穀物、セメント、骨材、石炭、鉱物、その他のバルク材料を輸送する垂直吊り上げシステム用に設計された強化ゴムベルトです。ベルトはバケットエレベータの連続的な耐荷重要素として機能し、連続的な垂直張力とともにプーリーの周囲で繰り返される曲げに耐える必要があります。

ユーフェンは、さまざまな伸び、引張強度、吊り上げ高さ能力を備えた NN、EP、スチールコードのエレベーターベルト構造を提供しています。ベルトには、エレベーターの寸法とバケットの仕様に応じて、カスタマイズされたバケット取り付け穴、機能性ゴムコンパウンド、エッジ補強、固定長、および事前パンチングを施して供給できます。

エレベーターベルトの補強カーカスによる分類

NNゴム製エレベーターベルト

NN ナイロン生地は優れた柔軟性と耐衝撃性を備え、比較的経済的な構造です。これは、小型および中型のバケットエレベーター、特に最大約 30 m の持ち上げ高さの穀物や軽量材料の用途に適しています。

EPゴム製エレベーターベルト

EP ポリエステル生地は、従来の綿ベースの構造よりも永久伸びが低く、湿気やカビに対する耐性が優れています。約 30 ～ 80 m の中程度の吊り上げ高さに適しており、セメント、砂、骨材、その他のバルク材料エレベーターに広く使用されています。

スチールコードゴム製エレベーターベルト

スチールコード補強により、要求の厳しい垂直吊り上げ用途に非常に高い引張強度と極めて低い伸びを実現します。頻繁な張力調整を最小限に抑える必要がある、大容量エレベーターや約80m以上の超高揚程システムに適しています。

ベルトカーカスタイプ	コア特性	適用される労働条件
NNゴム製エレベーターベルト	優れた柔軟性、経済的な構造、適度な伸び	低および中揚程、穀物および軽量素材のエレベーター
EPゴム製エレベーターベルト	低い永久伸び、耐湿性、耐カビ性	中揚程、セメント、砂、骨材エレベーター
スチールコードエレベーターベルト	非常に低い伸び、高い引張強度	超高揚程および頑丈な鉱物エレベーター

エレベーターベルトの仕様と寸法

カーカスグレード

ユーフェンは EP100 ～ EP1000、NN100 ～ NN800、ST630 ～ ST2000 のカーカスグレードを提供しています。エレベーターの高さ、バケット荷重、材料密度、ベルト速度、必要な引張強度に応じて適切なグレードを選択する必要があります。

ベルト幅

ベルト幅は約300mm～1600mmまで対応可能です。ベルトの幅は、バケットの寸法、材料の処理量、エレベーターのケーシングの幅、ヘッドおよびテールのプーリーの構成と一致させる必要があります。

カバーの厚さ

カバーゴムの厚みは材質の磨耗や衝撃レベル、使用条件に応じて約3～10mmまでカスタマイズ可能です。

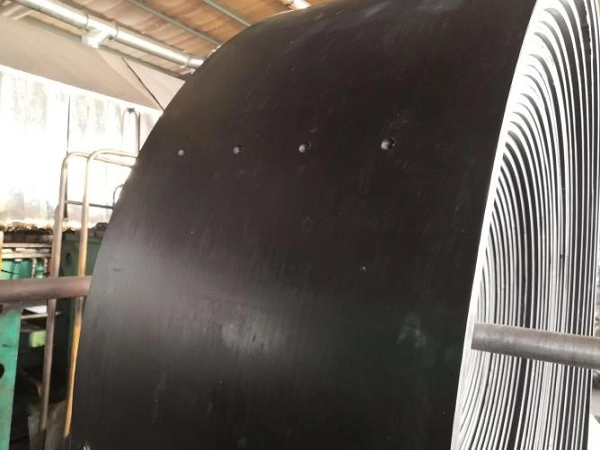

バケット取付穴

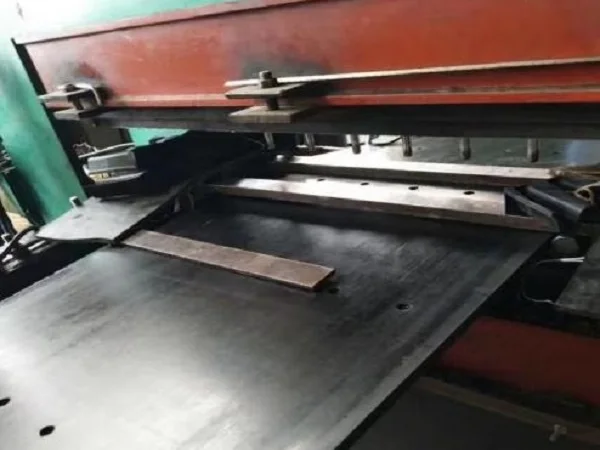

ユーフェンは、丸穴または四角穴の CNC バケット穴パンチをサポートしています。穴の直径、間隔、位置をバケットの図面に従って処理して、エレベーターバケットの正確な取り付けポイントを提供できます。

さまざまな材質と環境に対応したエレベーターベルトのタイプ

一般的な耐摩耗性 EP エレベーターベルト

標準の耐摩耗性エレベーターベルトは、一般的なバルク材料の持ち上げに天然ゴムまたは適切な合成ゴムカバーコンパウンドを使用しています。常温条件下でのセメント、砂、骨材、および類似の材料に適しており、通常の動作範囲は -20°C ～ +60°C です。

食品グレードの穀物エレベーターベルト

食品グレードのエレベーターベルトは、穀物取り扱い用途に適した無毒で低臭のゴム配合物を使用しています。これらは、洗浄性と食品との接触要件が重要な米、小麦、トウモロコシおよび同様の農業資材向けに設計されています。

難燃性帯電防止エレベーターベルト

この構成では、耐火性と静電気散逸が必要とされる地下採掘用途向けに、難燃性と帯電防止性のゴム配合物を使用しています。該当機種はMT/T668炭鉱安全要件に合わせて製作可能です。

高温耐性エレベーターベルト

EPDMをベースとした耐熱カバーゴムは、セメントクリンカーなどの高温物を扱う用途に使用されます。適切な構造は、実際の動作条件とベルトの配合に応じて、最大約 180°C の材料温度に対応できます。

耐油性および耐腐食性のエレベーターベルト

NBR ベースのカバーゴムは、鉱油、潤滑剤、および特定の化学媒体に対する優れた耐性を備えています。この構成は、油や腐食性物質にさらされると従来のゴム配合物に影響を与える可能性がある化学プラントや原料エレベーターに適しています。

スチールコード超高揚力エレベーターベルト

スチールコード構造は高揚力タワーや大容量エレベーター向けに設計されています。非常に低い伸びと高い引張強度により、長い垂直吊り上げ距離や連続的なバケット荷重下でもベルトの安定性を維持できます。

バケットの取り付けと構造のカスタマイズ

枝肉の選択

お客様は、エレベーターの高さ、バケットの荷重、引張要件に応じて、NN ナイロン生地、EP 低伸縮性ポリエステル生地、または亜鉛メッキスチールコードを選択できます。

穴パターンのカスタマイズ

お客様の図面に従って、円形または四角形のバケット取り付け穴を CNC パンチで開けることができます。穴の直径、中心距離、縦方向の間隔は、バケット取り付けシステムに合わせて調整できます。

表面構成

ベルトには、エレベーターの設計やマテリアルハンドリングの要件に応じて、滑らかな表面または選択された滑り止めパターンの表面を付けることができます。

機能性ゴムコンパウンド

耐摩耗性、食品グレード、難燃性、耐高温性、耐油性のゴム配合物を搬送物や使用環境に応じて選択できます。

エッジ補強

厚みを増した耐引裂きエッジゴムを組み込むことで、ヘッドプーリーとテールプーリーの周囲の繰り返しの曲げやエッジ応力に対する耐性を向上させることができます。

Fixed-Length and Pre-Punching Service

ユーフェンは、あらかじめパンチされたバケット穴を備えた固定長セクションを供給できるため、出荷前にエレベーターの設置寸法に合わせて完成したベルトを準備できます。

エレベーターベルトの構造と製造管理

ハイテンカーカス

高強度の NN および EP ファブリック、または高強度亜鉛メッキスチールコードが、エレベータベルトの主要な引張構造を形成します。カーカスは必要な吊り上げ距離とバケットの積載条件に応じて選択されます。

機能性カバーラバー

バージン天然ゴム、NBR、EPDM、その他の適切な化合物は、摩耗、温度、油、食品との接触、難燃性の要件に合わせて選択できます。

ハイボンドスキムラバー

強化層とカバーの間に専用の高密着スキムラバーを使用し、カーカスとゴムの接着を向上させ、繰り返し張力がかかる部分の剥離を軽減します。

バケット穴の補強

バケットの荷重が重い場合は、取り付け穴の周囲の領域を追加のゴムで局所的に補強して、エッジの亀裂を軽減し、定格張力下でのボルトの締め付けの安定性を維持できます。

原材料検査

生地、スチールコード、ゴム材料は、加硫生産ラインに入る前に、引張強度、伸び、剥離強度をサンプリングされます。必要な検査基準を満たさない材料は、生産用にリリースされません。

垂直運転時のエレベーターベルト性能

パフォーマンスアイテム	標準要件	試験規格
EP カーカスの破断伸び	≥300%	ISO6259
層間剥離強度	≧12N/mm	ISO2411
定格荷重時の永久伸び	≤2.5%	DIN 22102
カバーゴム摩耗量	≤0.8 cm3/1.61 km	ISO 4649
パンチホールエッジの耐引裂性	定格張力下で亀裂なし	工場専用テスト

実際のベルトの性能は、カーカスのグレード、ベルトの幅、カバーの厚さ、バケットの荷重、ベルトの速度、エレベーターの高さ、プーリーの直径、使用環境によって異なります。 YUFENG は、選択された構成に従って製品固有の工場テストデータを提供できます。

規格と認証に関する文書

一般的なコンベヤベルト規格

ユーフェンゴム製エレベーターベルト製品は、該当する ISO 14890、DIN 22102、および GB/T 7984 の要件に従って製造されています。スチールコード構造は、該当する場合、DIN 22131 に従って製造できます。

食品との接触に関する要件

食品グレードのエレベーターベルトの材質は、該当する FDA および LFGB の食品との接触要件に従って選択できます。特定の認証と文書は、選択した材料配合と仕向け市場によって異なります。

炭鉱の安全要件

地下採掘用の難燃性および帯電防止性のエレベーターベルト構成は、最終製品構成と該当する試験範囲に応じて、MT/T668 要件に従って製造できます。

利用可能なドキュメント

注文された構成に応じて、YUFENG は ISO9001 品質管理文書、CE 輸出文書、SGS 材料性能レポート、食品接触安全文書、炭鉱難燃剤安全証明書、工場製品試験レポートを提供できます。

エレベーターベルトの接合と設置

熱間加硫スプライシング

永久的なエレベーターのベルト接合部には、熱間加硫が推奨されます。ベルトの端は、隣接するバケット取り付け穴への損傷を避けながら、生地のプライまたはスチールコードの構造に従って準備されています。適合する高接着性スキムゴムを接合層の間に配置し、専用の平型加硫機内で制御された加熱と圧力を加えます。

メカニカルファスナースプライシング

特別なエレベーターベルトの機械的ファスナーは、迅速な設置が必要な緊急修理に使用できます。この方法は一時的または短期間の運転に適していますが、超高揚力および重量物エレベータシステムの恒久的なジョイントソリューションとしては通常推奨されません。

プーリーの選択

ベルトの繰り返しの曲げ疲労を軽減するには、適切なサイズのヘッドプーリーとテールプーリーを選択する必要があります。プーリーの直径はカーカスの構造およびベルトの仕様と一致する必要があります。

ベルトの張り調整

エレベータ張力システムは、選択したベルト構造と定格動作要件に従って調整する必要があります。適切な張力により、安定したバケットのアライメントが維持され、不必要なベルトの動きが軽減されます。

バケット取付位置

バケットの取り付け穴は、エレベーターのバケットの寸法と正確に一致している必要があります。鋭利な材料や特大の材料がバケットの取り付け領域に直接衝撃を与えないように、供給条件も制御する必要があります。

適合するバケットエレベーターコンポーネント

コンベヤベルトシリーズ

ユーフェンは、垂直吊り上げと水平材料輸送を組み合わせた搬送システム用に、ファブリックコンベヤベルト、スチールコードコンベヤベルト、パターンコンベヤベルト、ラフトップコンベヤベルトを供給できます。

ローラーとプーリーのコンポーネント

適合する製品には、対応するマテリアルハンドリングシステム用のトラフアイドラー、HDPE 防食ローラー、エレベーターヘッドプーリーなどがあります。

ゴム製アクセサリー

耐摩耗性ゴムシート、加硫修復用接着剤、エレベーターベルトファスナーは、設置、メンテナンス、現場修理の要件に合わせてご利用いただけます。

HDPEパイプラインシリーズ

HDPE 給水パイプと浚渫パイプは、複合調達が必要な鉱業および工業プロジェクトにおける補助流体輸送用途に供給できます。

カスタム処理

ユーフェンは、エレベーターの図面と動作条件に応じて、ベルトの幅、厚さ、バケットの穴の直径、穴の間隔、固定長、および機能性ゴムの配合をカスタマイズできます。

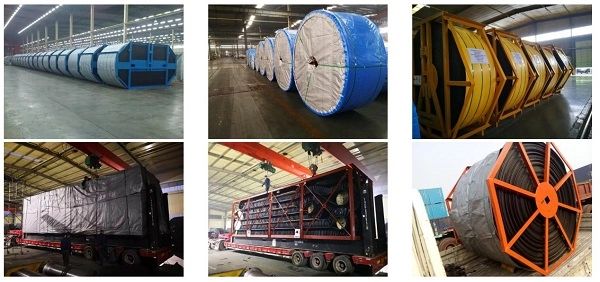

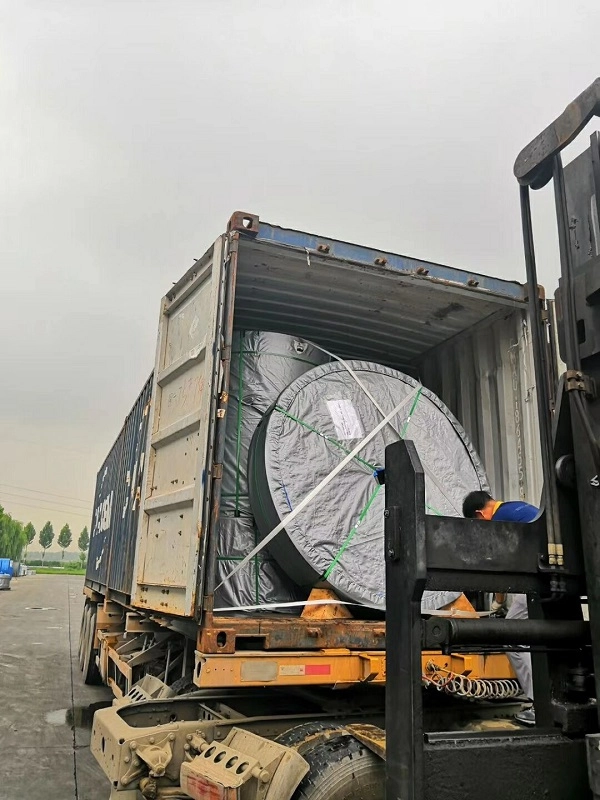

エレベーターベルトの梱包と保管

細幅ロール

幅約 300 ～ 800 mm のエレベーターベルトは、硬い紙の芯に巻き付けられ、防水性のプラスチックフィルムと織られた外装で保護されています。

幅広スチールコードロール

幅約 1000 ～ 1600 mm の重量スチールコードエレベーターベルトは、コンテナ輸送用に強化スチールストラップ、保護防水シート、重い木製パレットで固定できます。

プレパンチングされたベルトセクション

カスタムの事前に穴を開けられたセクションは、取り扱い中のバケット取り付け穴の周囲の変形や損傷を軽減するために、別個のフォームまたは緩衝材で保護されています。

ストレージ要件

ベルトは乾燥した換気の良い倉庫に水平に保管し、推奨積み重ね高さは 1.2 m 以下にしてください。ゴムの老化や素材の劣化を防ぐため、直射日光、雨水、化学溶剤に長期間さらされることは避けてください。

正しいゴム製エレベーターベルトの選び方

エレベーターの高さと定員の確認

総揚程と時間当たりの材料処理量は、カーカスグレードを選択するための最初のパラメータです。 NN は小型のエレベータに適しており、EP は多くの中高さの用途に適しており、スチールコードはより高い引張荷重および超高揚力システムに適しています。

バケットホール要件の確認

ベルトのパンチングパターンがバケットシステムに正確に一致するように、バケットの取り付け穴の直径、間隔、数量、および図面寸法を提供します。

材質と温度の確認

材料の種類、粒子サイズ、摩耗性、油への曝露、化学物質との接触、および温度によって、適切なカバーゴムの配合が決まります。

プーリーと取付寸法の確認

適切なベルトの動作と曲げ性能を確保するには、ヘッドプーリーとテールプーリーの直径、ベルト幅、エレベーターのケーシングの寸法、張力の配置を合わせて考慮する必要があります。

ゴム製エレベーターベルトの見積もりをリクエストする

正確な見積もりを得るには、カーカスのタイプ、ベルト幅、エレベーターの全高さ、バケットの穴のサイズと間隔、材料のタイプ、使用温度、搬送能力、総注文数量、目的地ポートを提供してください。

ユーフェンの技術エンジニアは、エレベーターの完全な動作条件に応じて、適切なカーカスグレード、カバーの厚さ、バケットのパンチング構成、および機能性ゴムの配合を評価できます。
