一般的なエレベーターベルト

YUFENG 一般エレベーター ベルトは、当社の工場が独自に開発および製造した高性能垂直リフト コンベヤ ベルトで、バルク材料を垂直に持ち上げるバケット エレベーター システム用に特別に設計されています。単純に材料を表面に乗せて運ぶ水平または傾斜したコンベア ベルトとは異なり、エレベータ ベルトはバケット エレベータ全体の牽引部材として機能します。バケットは正確な間隔でベルトにボルトで固定され、ブーツ (底部) から材料をすくい上げ、ヘッド (上部) プーリーを越えて排出します。

垂直バケットエレベーターは連続的な吊り上げ張力の下で動作するため、ベルトの性能は従来の水平コンベヤベルトの性能とは根本的に異なります。 YUFENG ベルトは、高い引張強度、低い伸び、確実なバケット固定、繰り返しの負荷応力に対する耐性など、垂直搬送の主要な機械的要件を中心に設計されています。

1. 高い引張強度

ベルトは、垂直吊り上げ距離全体にわたって、バケット、搬送材料、ベルト自体の合計重量を支えなければなりません。強化されたカーカスは、エレベーターの連続運転に必要な引張耐力を提供します。

2. 低伸び

ベルトの伸びを制御することで、動作中にバケットの間隔と位置を一定に保つことができるため、材料がこぼれるリスクが軽減され、頻繁に張力を調整する必要性が最小限に抑えられます。

3. ボルト穴の確実な保持

バケットの固定ポイントは、繰り返しの引張荷重と衝撃荷重にさらされます。ベルト構造はボルト穴周辺の強度を維持し、バケットの連続移動時の破れや変形を軽減するように設計されています。

4. CBS建設

CBS 構造はカーカスの両側をゴムで覆い、エレベーターの繰り返し動作中のボルトの応力、磨耗、プーリーとの接触からベルト構造を保護します。

5. 耐衝撃性

エレベーターのブーツに資材を積み込むと、ベルトとバケットに繰り返し衝撃が生じます。強化ベルト構造により、これらの動的負荷を吸収し、連続送り・吊り上げ時の安定した動作をサポートします。

一般的な垂直搬送用途

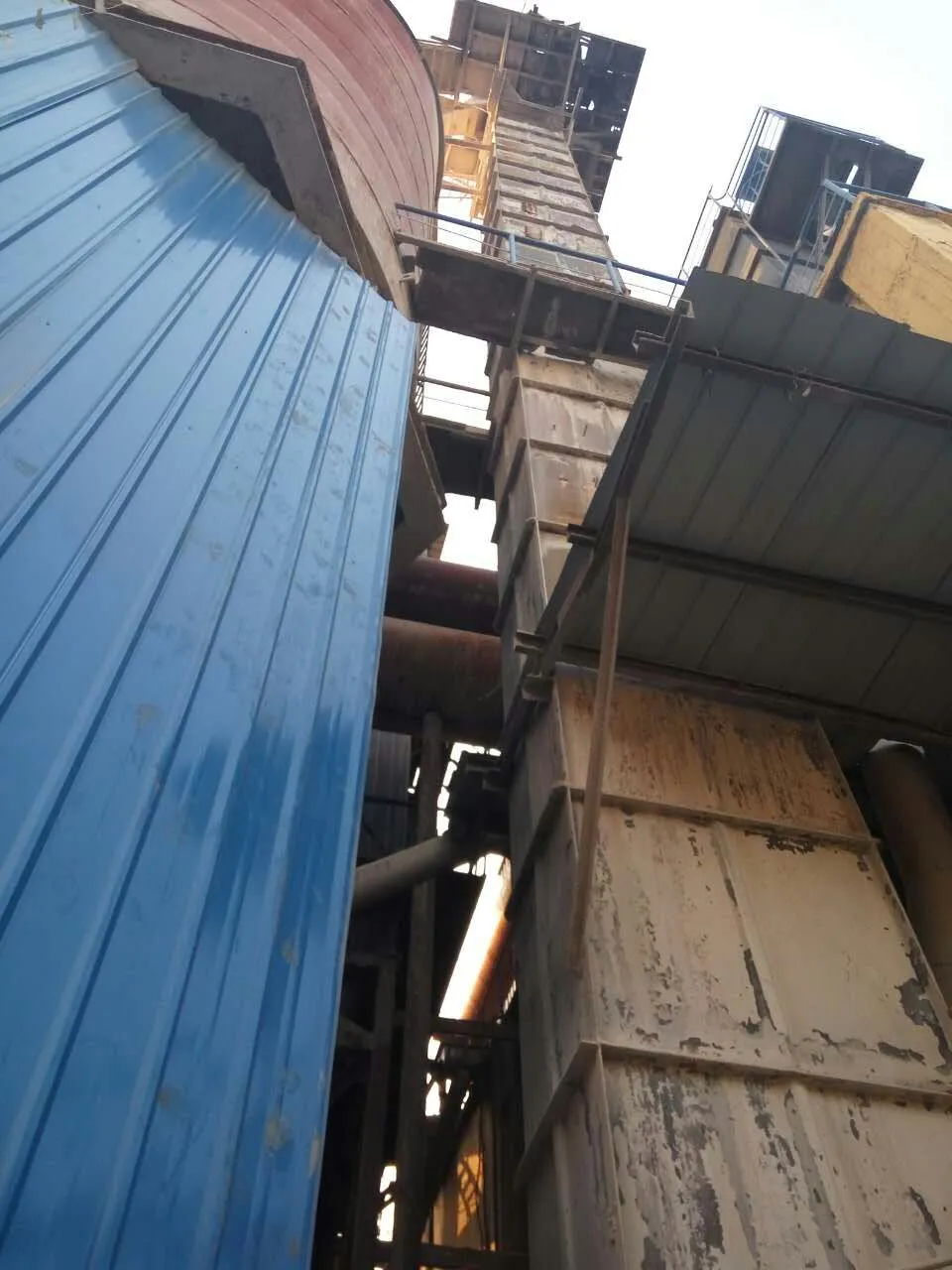

YUFENG 一般エレベーター ベルトは、安定したベルト性能、確実なバケット取り付け、一貫した操作が必要な連続垂直材料持ち上げが必要な穀物取り扱い、セメント生産、採掘、飼料粉砕および食品加工用途に適しています。

エレベーターベルトの設計要件と構造的特徴

1.垂直昇降構造

主に水平または傾斜搬送に使用される従来のコンベヤ ベルトとは異なり、エレベータ ベルトはバケットが材料を運ぶ垂直昇降システムで動作します。したがって、ベルトには、連続運転中に安定した性能を維持しながら、吊り上げ高さ全体にわたってベルト、バケット、搬送物を支えるのに十分な引張強度が必要です。

2. 耐屈曲疲労性

動作中、ベルトはヘッドプーリーとブーツプーリーの周りを繰り返し通過します。したがって、カーカス層とゴム層は繰り返しの曲げやたわみに耐えられるように設計されており、疲労による損傷を軽減し、長期間の動作サイクルにわたって構造の完全性を維持できます。

3. CBS カバーの構造

ベルトはCBS（Cover Both Sides）構造を採用し、バケット側、プーリー側の両面をゴムで保護します。キャリングサイドのカバーはバケットボルトの応力、材料の衝撃、摩耗からカーカスを保護し、プーリーサイドのカバーはプーリーとの接触を防ぎ、走行中の確実なトラクションをサポートします。

4. バケットホールの正確な位置決め

バケットを適切に取り付け、バケットの間隔を一定にするためには、ボルト穴の正確な位置決めが不可欠です。 YUFENG は、中央および千鳥配置の穴レイアウト、P1 から P9 までの複数の標準パターン、および個々のバケットの仕様に基づいたカスタマイズされたパンチングをサポートしています。

5. カスタマイズされたパンチングの互換性

パンチングの寸法、間隔、レイアウトは、さまざまなバケットの設計やエレベーターの構成に合わせることができます。これにより、顧客のバケット図面に従って完成したベルトを準備できるため、取り付けの調整が減り、稼働中のバケットの正確な位置合わせの維持に役立ちます。

材料の選択と製造プロセス

1. カーカス構造のオプション

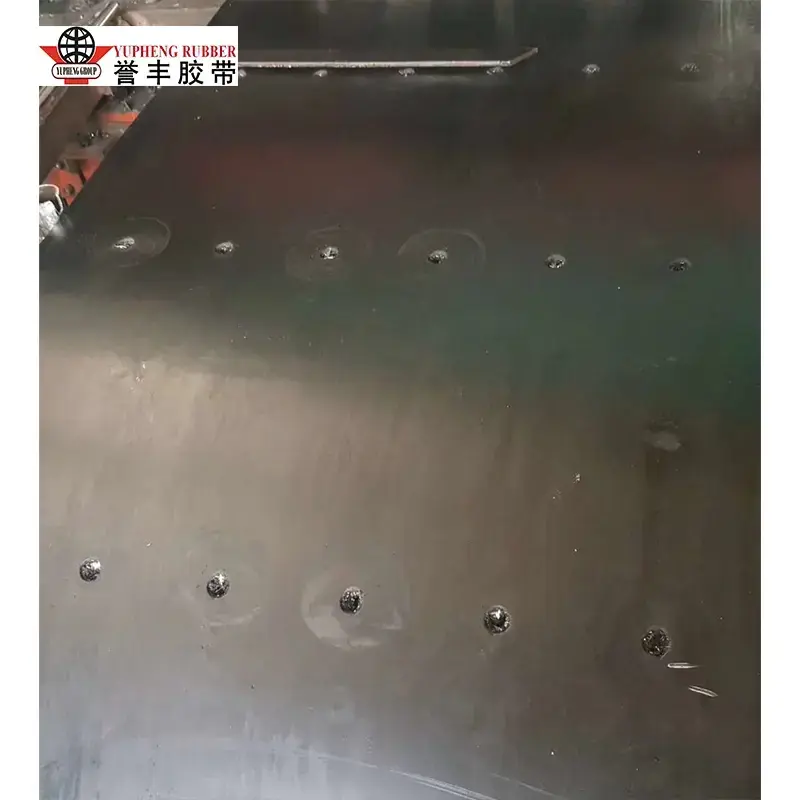

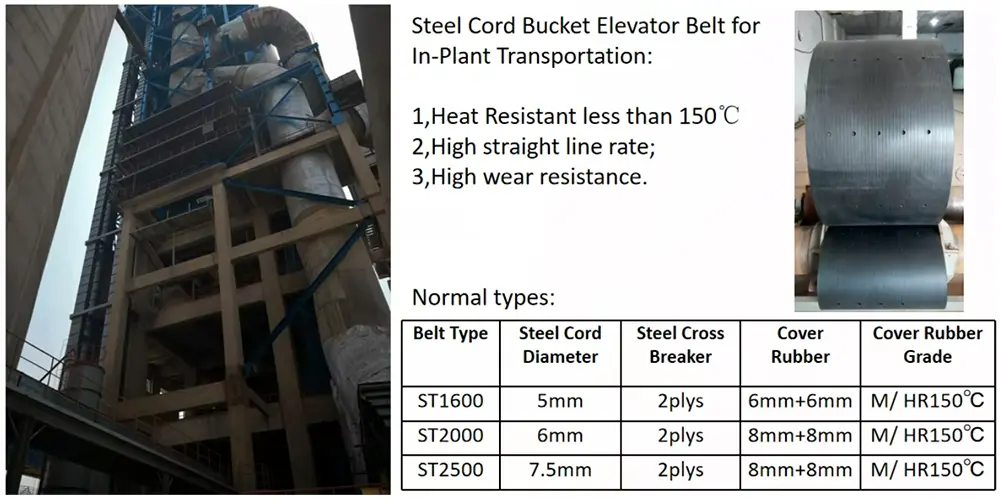

YUFENG は吊り上げ高さ、バケット荷重、搬送能力、材料特性に応じて引張カーカスを選択します。ファブリックコア構造は、EP ポリエステル/ナイロン、NN ナイロン、および CC コットン構造で利用でき、穀物、飼料、および軽から中程度の垂直吊り上げに対して最大 300 N/mm の引張強度を備えています。過酷な鉱山、セメント工場、長距離垂直リフト、研磨材向けには、ST630 から ST5000 までの ST シリーズ スチール コード補強材を使用して、より高い引張強度とより低い伸びを実現できます。

2. 表紙素材の選択

特定の搬送材料や動作環境に合わせて、さまざまなカバーコンパウンドを使用できます。 SBR/MOR ゴムは、穀物、骨材、鉱山、セメント、石炭、砂に対して耐摩耗性、トラクション、耐久性を提供します。 PVC は、軽および中量の穀物および飼料用途に耐薬品性と耐湿性を備えたコスト効率の高いオプションを提供します。 FDA 21 CFR 準拠の白色ニトリルは、砂糖、小麦粉、米、シリアル、ペットフードなどの食品と接触する材料に使用できます。難燃性および帯電防止性の化合物は、穀物、石炭、および追加の安全保護が必要なその他の用途に利用できます。

3. 特殊なベルトの種類

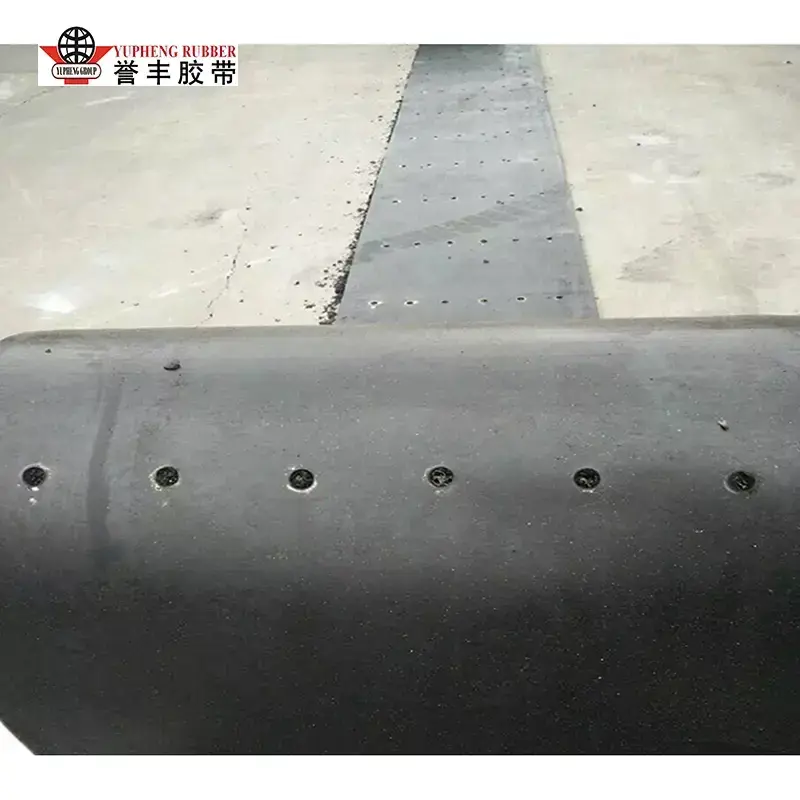

YUFENG は、さまざまな材質と温度条件に対応するために、研磨性の高い材質用のタイプ D、一般的な搬送用途用のタイプ L、および高温材質用のタイプ T を供給できます。最終的な構造は、実際の揚程、材料特性、動作温度、および機器の要件に応じて選択できます。

4. 製造と品質管理

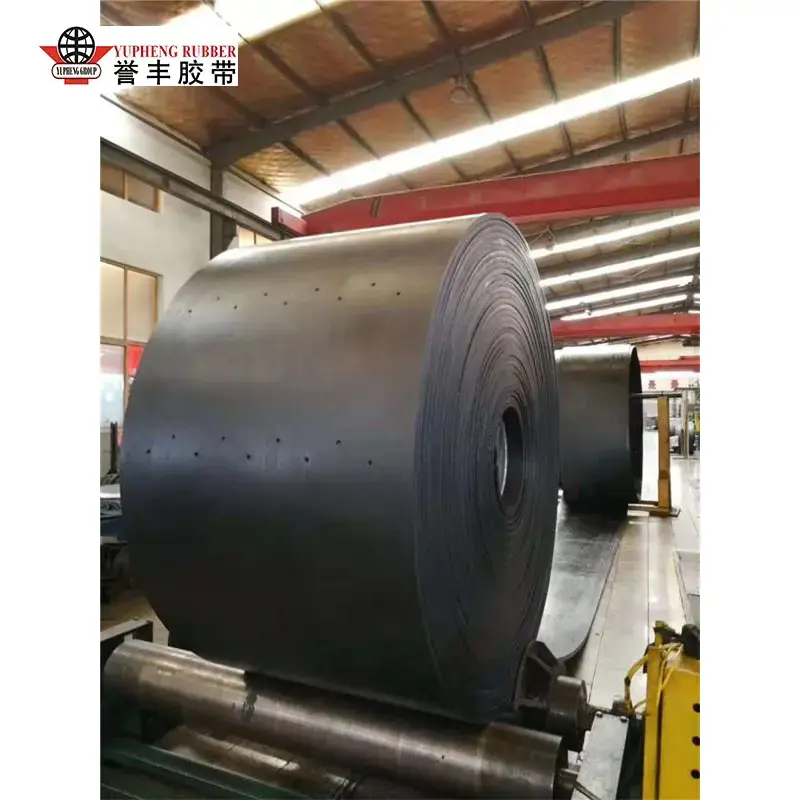

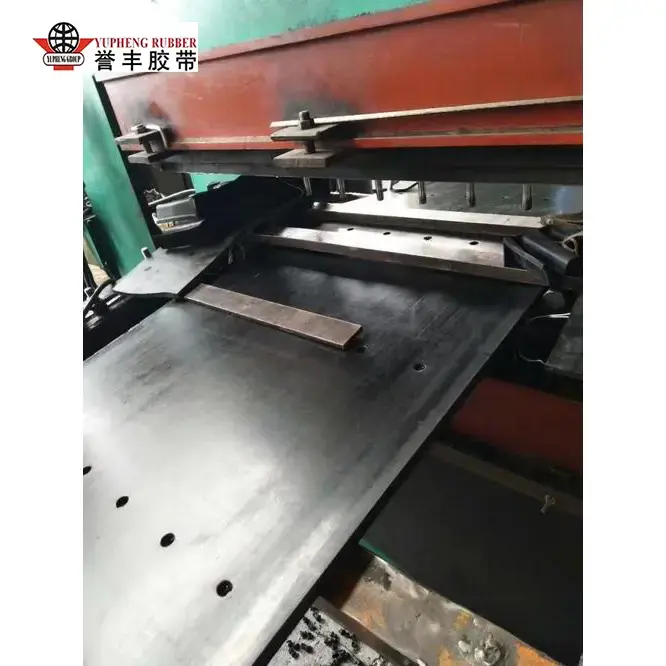

製造プロセスには、ゴムを均一に被覆するための精密カレンダー加工、カーカスとカバーを一体的に接着するための熱加硫、顧客のバケット穴パターンに応じた精密パンチングが含まれます。完成したベルトは、構造の一貫性と取り付けの信頼性を検証するために、出荷前に引張強度、伸び、層間接着、ボルト穴保持試験を受けます。

フィールドパフォーマンスとアプリケーションの検証

1. 垂直吊り上げ時の引張耐力

穀物、セメント、鉱山用途にわたる 6 か月にわたる現場追跡に基づいて、YUFENG ファブリックコア エレベーター ベルトは最大 300 N/mm の引張強度を提供し、スチールコード構造は要求の厳しい垂直昇降システム向けに ST630 ～ ST5000 をカバーします。専用のエレベーター構造を使用せずに使用される標準的な布製ベルトと比較して、これらのオプションは、より大きな耐荷重と優れた寸法安定性を提供します。

2. 伸びとバケットの位置合わせ

YUFENG エレベーター ベルトは、定格荷重条件下で永久伸びを 0.5% 以下に維持するように設計されており、長期運転中にバケットの間隔と位置を維持するのに役立ちます。これは、ベルトの過剰な伸びがバケットのトラッキングや材料の排出に影響を与える可能性がある高揚力システムでは特に重要です。

3. ボルト穴の保持力と寿命

精密なパンチングと強化されたベルト構造により、荷重を繰り返してもバケット取り付け穴の形状と強度を維持できます。標準的な動作条件下では、ファブリックコア CBS エレベーター ベルトの予想耐用年数は約 5 ～ 8 年ですが、スチールコード CBS 設計は負荷、材質、メンテナンス条件によっては 10 年を超える可能性があります。

4. 設置効率

事前にパンチされたベルト構成により、現場での穴の位置決め作業が軽減され、バケットの取り付けが簡素化されます。準備されたベルトをお客様の既存の接合方法および装置構成と組み合わせると、追加の現場準備が必要な従来のベルトと比較して、設置時間を大幅に短縮できます。

アプリケーションのエクスペリエンスと顧客プロジェクト

1. 穀物処理 — 米国

アメリカ中西部の穀物取り扱い施設では、トウモロコシと大豆を 1 時間あたり 500 トン以上で輸送する 80 メートルの垂直リフト用のエレベーター ベルトが必要でした。 YUFENG は、既存のバケットに適合するボルト穴を備えた 4 層 EP 生地 CBS エレベーター ベルトを供給しました。 24 か月間連続稼働させた後、ベルトの磨耗は限定的であり、顧客からはベルト関連の予期せぬダウンタイムはなかったと報告されました。

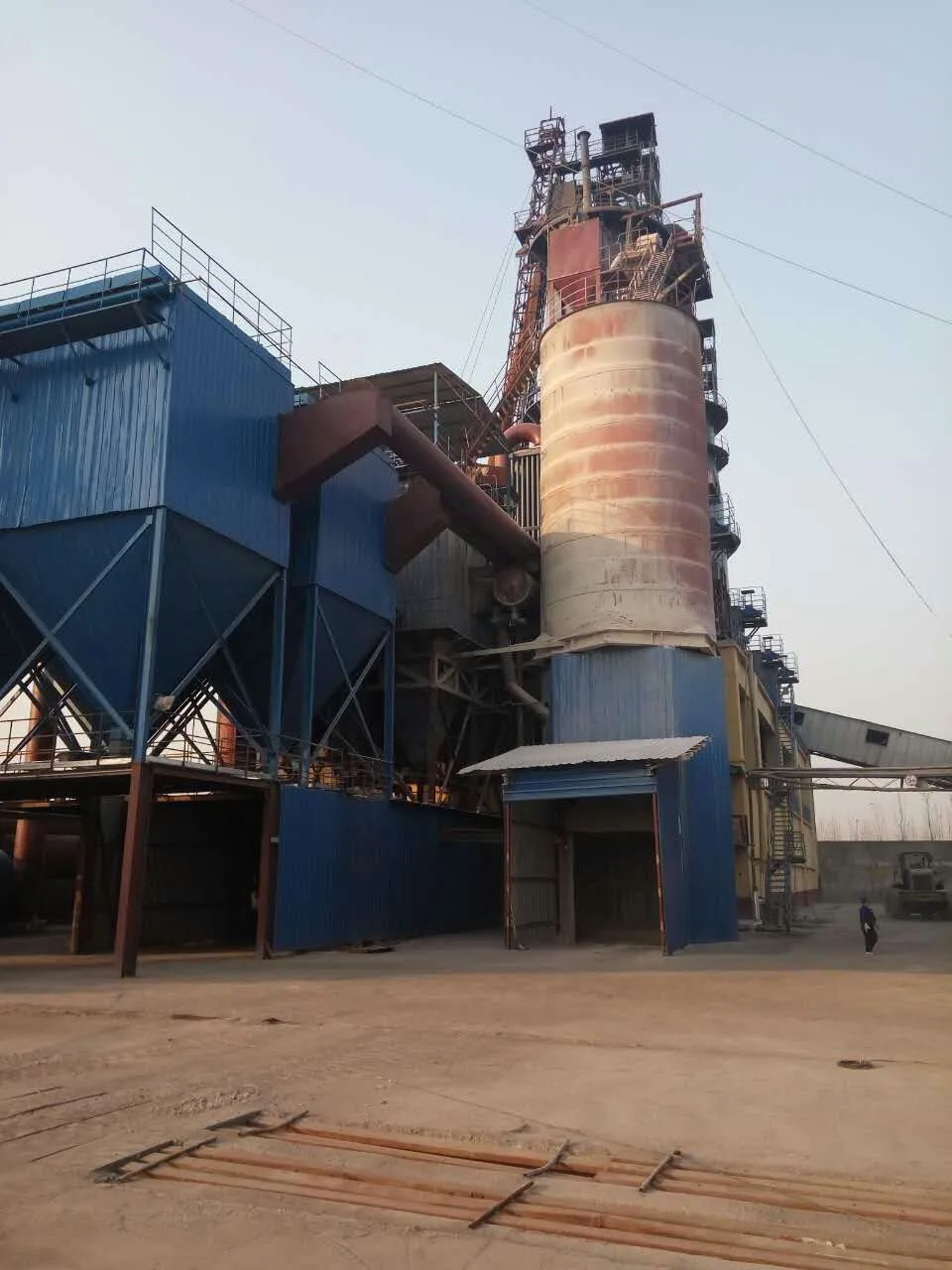

2. セメント原料の取り扱い — ドイツ

セメント工場では、粗い石灰石を毎時約 150 トンで処理する原石バケット エレベーター用のベルトが必要でした。 YUFENG は、引裂抵抗が強化され、ボルト穴の間隔がカスタマイズされた ST1600 スチールコード エレベーター ベルトを供給しました。 36 か月の稼働後も、ベルトは安定した構造性能を維持し、早期の摩耗は報告されていませんでした。

3. 飼料加工 — 東南アジア

トウモロコシ、大豆粕、完成ペレットを扱う飼料工場には、衛生面に配慮した用途に適したベルトが必要でした。 YUFENG は、カスタマイズされたバケット穴パターンを備えた FDA 21 CFR 準拠の白色ニトリル CBS エレベーター ベルトを供給しました。両面カバー構造により、材料の磨耗、ボルトの応力、プーリーとの接触から保護するとともに、食品に接触するカバー材料が顧客の衛生要件をサポートしました。

4. 地下石炭の取り扱い — オーストラリア

地下炭鉱では、難燃性と帯電防止特性を備えた垂直昇降ベルトが必要でした。 YUFENG は、帯電防止化合物を配合した難燃性 CBS エレベーター ベルトを供給しました。ベルトは 24 か月以上作動しており、早期摩耗や安全関連のベルト故障は報告されていません。

5. プロジェクト検証資料

YUFENG は、顧客の評価のために利用可能な生産記録、テスト文書、アプリケーション写真、プロジェクト参考資料を提供できます。ベルト構造、カバーコンパウンド、引張カーカス、パンチングの仕様は、製造前に実際のエレベーターの構成に合わせることができます。

完全な製品仕様パラメータ

YUFENG は、複数の構造、材料、構成をカバーするフルサイズのベルトの生産とカスタム加工をサポートしています。

YUFENG 一般エレベーターベルトを選ぶ理由

1. 確実な垂直動作を実現するCBS構造

YUFENG ベルトは CBS (Cover Both Sides) 構造を採用しており、ベルトの両側にゴムまたは PVC カバーが付いています。バケット側はボルトの応力、材料の衝撃、摩耗に耐えるように設計されており、プーリー側はベルトをプーリーとの接触から保護し、安定したトラクションを維持します。この両面構造は、連続的な垂直吊り上げ用途向けに特別に設計されています。

2.バケットを正確に取り付けるための精密パンチング

各ベルトは、中央の穴、千鳥状の穴、標準の P1 ～ P9 構成、完全にカスタマイズされたレイアウトなど、必要なバケット取り付けパターンに従って穴を開けることができます。正確な穴の位置決めにより、穴の早期変形のリスクを軽減しながら、一貫したバケットの間隔、確実なバケットの取り付け、安定した材料の排出を維持することができます。

3. さまざまな搬送条件に対応した材質オプション

YUFENG は、搬送される材料と使用環境に応じて、さまざまなカバーとカーカスの組み合わせを提供します。 SBR/MOR ゴムは一般的な穀物、骨材、バルク材料の取り扱いに適しており、追加の安全要件が必要な用途には難燃性および帯電防止化合物も利用できます。食品と接触する用途には、適切な特殊なカバー素材を装備することもできます。

4. ファブリックまたはスチールコード構造

引張カーカスは吊り上げ高さ、搬送能力、使用荷重に応じて選択できます。 EP、NN、および CC ファブリック構造は穀物、飼料、軽から中量の垂直吊り上げに適しており、ST630 ～ ST5000 スチールコード構造は、重荷重の採掘、セメント、長距離エレベーター システムに高い引張耐力と低い伸びを提供します。

5. 工場での製造と技術サポート

10 年以上のエレベーターベルト製造経験を持つ YUFENG は、製品の選択と供給プロセス全体を通じてサポートを提供します。お客様は、カーカスの選択、カバーの材質、ベルトの寸法、張力要件、バケットホールの仕様に関するサポートを受けることができます。工場直接生産、カスタマイズされた製造、および技術指導は、標準およびプロジェクト固有のエレベーター ベルト要件に対応できます。

適切な用途

当社の一般的なエレベーター ベルトは、特に次のような場合に推奨されます。

よくある質問

1. 一般的なエレベーターのベルトは標準のコンベヤー ベルトとどう違うのですか?

ベルトは、水平または傾斜した搬送ではなく、垂直に材料を持ち上げるように設計されています。ベルトに直接取り付けられたバケットで動作するため、ベルトは、持ち上げ高さを超えるバケット、搬送材料、ベルトの合計重量に耐える必要があります。標準のコンベア ベルトと比較して、エレベーター ベルトには、安定した垂直動作を維持するために CBS 構造、制御された伸び、強化されたボルト穴領域、および正確なバケット穴の位置が必要です。

2. エレベーターベルトにおける CBS とは何を意味しますか?

CBS とは「両面カバー」を意味します。ベルトのバケット側とプーリ側の両方にゴムまたはPVCのカバーが適用されます。バケット側はボルトの応力、材料の衝撃、磨耗からカーカスを保護し、プーリー側はプーリーとの接触から保護し、信頼性の高いトラクションをサポートします。この構造は、連続垂直昇降のためのエレベーター ベルト設計の重要な部分です。

3. 既存のバケットに合わせてベルトに穴を開けることができますか?

はい。 YUFENG は、中央配置、千鳥配置、標準 P1 ～ P9 およびカスタマイズされたボルト穴レイアウトをサポートしています。穴の直径、間隔、位置はバケットの図面や設備の要件に応じて作成できます。バケットのモデル、取り付け寸法、または技術図面を提供すると、生産前にパンチングパターンを確認できます。

4. ファブリックコアベルトとスチールコードベルトのどちらを選択すべきか?

ファブリックコア EP、NN、または CC ベルトは、一般に、より低い持ち上げ高さおよび穀物、飼料、および一般的なバルク材料などの軽から中程度の搬送業務に適しています。スチールコード ST シリーズ ベルトは、鉱山やセメント用途で見られる高揚程、重荷重、および要求の厳しい材料に適しています。最終的な選択では、高さだけではなく、吊り上げ高さ、ベルト幅、バケット容量、搬送速度、および動作条件を考慮する必要があります。

5. 一般的なエレベーターのベルトは通常どのくらい稼働できますか?

耐用年数は、吊り上げ高さ、荷重、材料の磨耗度、ベルトの張力、動作速度、メンテナンスによって異なります。標準的な条件下では、YUFENG ファブリックコア CBS エレベーター ベルトは通常 5 ～ 8 年間使用できますが、適切に選択されたスチールコード CBS ベルトは 10 年を超える可能性があります。ベルト張力、バケットボルト、スプライス領域、ベルト表面を定期的に検査することで、動作寿命を維持できます。

6. 食品グレードのエレベーター ベルトは利用できますか?

はい。 YUFENG は、砂糖、小麦粉、米、シリアル、ペットフード、その他の食品成分など、食品と接触する用途向けに設計された白色ニトリル CBS エレベーター ベルトを供給できます。必要なコンプライアンス、洗浄条件、搬送製品に応じて、適切な食品接触材料を選択できます。

7. 難燃性および帯電防止バージョンは利用可能ですか?

はい。防火および静電気抑制が重要な用途には、難燃性および帯電防止性のエレベーター ベルト構造が利用可能です。一般的な用途には、穀物エレベーター、石炭処理システム、および可燃性粉塵や静電気放電によってさらなる安全上の懸念が生じる可能性があるその他の環境が含まれます。必要な化合物は、該当する機器および現場の安全要件に従って選択する必要があります。

8. ベルトの選択にはどのような情報が必要ですか?

仕様を正確に照合するために、顧客はエレベーターの揚程高さ、ベルト幅、搬送能力、材料の種類、バケットのサイズ、動作温度、ベルト速度、既存のボルト穴の寸法を提供することができます。これらのパラメータに基づいて、YUFENG は適切なカーカス構造、カバー素材、ベルトの厚さ、パンチング構成を推奨します。

一般的なエレベーター ベルト ソリューションをリクエストする

1. 機器パラメータを送信する

エレベーターの寸法、揚程、搬送材料、バケットの仕様を提供します。当社の技術チームは動作要件を検討し、適切なベルト構造を推奨します。

2. ベルト＆パンチング仕様の確認

生産前に、ベルトの寸法、カーカスのタイプ、カバーの材質、ボルト穴のパターンを機器やバケットの図面と照らし合わせて確認することで、取り付けの問題を軽減できます。

3. サンプルまたは工場見積もりをリクエストする

入手可能なサンプル、技術仕様、実際の垂直搬送要件に基づく工場見積については、YUFENG にお問い合わせください。
