一般的なスチールコードコンベヤベルトが過酷な作業でも信頼できる理由は何ですか?

1. 一般的なスチールコードコンベヤベルトとは何ですか?

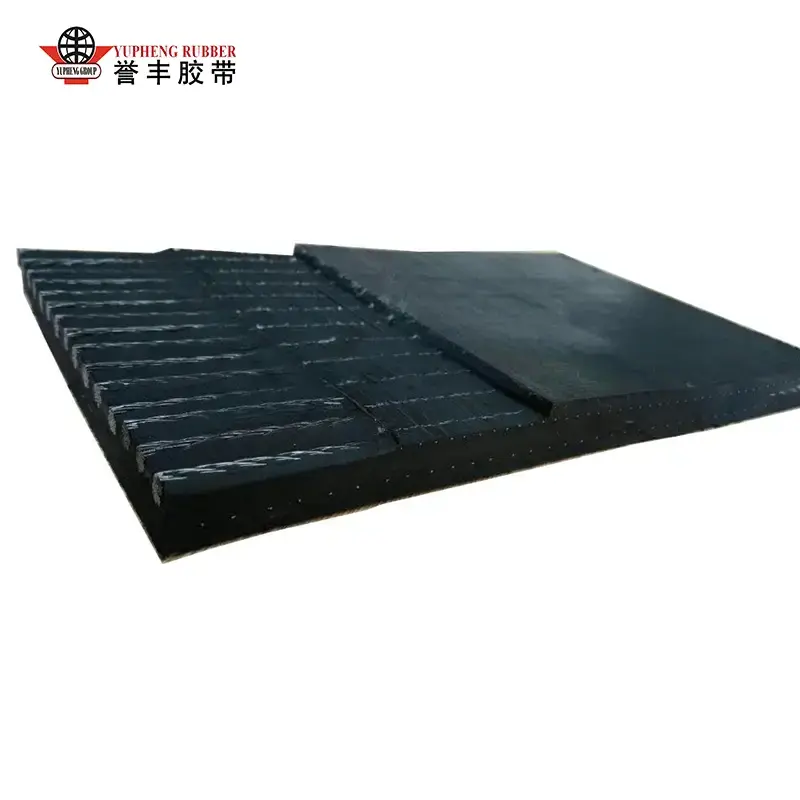

一般的なスチールコードコンベヤベルトは、カーカスを縦方向に配置した高強度スチールコードで補強されたゴムコンベヤベルトです。これらのコードは主な引張荷重を支えますが、周囲のゴムは補強材を保護し、ベルト構造全体に力を伝達するのに役立ちます。

引張強度を繊維層に依存する繊維強化コンベア ベルトとは異なり、スチール コード ベルトはスチール ケーブルを使用して厳しい動作条件をサポートします。この構造は、コンベヤが重い材料を長距離にわたって輸送する必要がある場合や、ベルトの張力が高い状態で動作する必要がある場合に特に役立ちます。

「一般的な」という用語は通常、例外的な要件を伴う特殊な用途ではなく、通常の産業搬送業務を目的としたベルトを指します。ただし、正確な意味は、メーカーの製品分類とプロジェクトで合意された仕様によって異なります。

2. 主要部品と構造

ベルトの構造を理解することは、購入者が耐久性、動作安定性、メンテナンス要件に影響を与える仕様を特定するのに役立ちます。

2.1 スチールコード補強

縦方向のスチールコードはベルトの主な引張強度を提供し、負荷がかかったときの伸びを制限します。それらの構造、直径、間隔、および結合特性は、必要なベルト定格および動作条件に適切でなければなりません。

高張力システムの場合、コードの完全性が特に重要です。補強材内の損傷や腐食は、外側のゴムが比較的無傷に見える場合でも、ベルトの構造的信頼性を低下させる可能性があります。

2.2 コアと接着ゴム

スチールコードを囲むゴムは、その位置を維持し、応力を伝達し、湿気や腐食から補強材を保護します。剥離するとベルト内部の劣化が進行する可能性があるため、スチールとゴムの間の確実な接着が不可欠です。

2.3 トップカバーラバー

トップカバーは輸送される材料に面しており、摩耗、切断、衝撃、その他の動作ストレスにさらされます。その化合物と厚さは、材料のサイズ、形状、温度、表面特性を反映する必要があります。

2.4 底カバーゴム

ボトムカバーはプーリーとアイドラーの上を走行します。内部補強材を保護しながら、繰り返しの屈曲や摩擦に耐える必要があります。カバーの選択は、コンベヤのプーリーの配置、動作速度、積載条件を考慮して行う必要があります。

2.5 ベルトのエッジとスプライス

ベルトのエッジはカーカスを外部の露出から保護し、スプライスはベルトのセクションを連続したループに結合します。スチールコードシステムでは、接合部が補強材を損なうことなくかなりの引張荷重を伝達する必要があるため、スプライスの設計と仕上がりが特に重要です。

3. 産業運営にとっての主な利点

3.1 重荷重に対する高い引張強度

スチールコード補強は、従来の繊維ベルトの実用能力を超える可能性がある高張力搬送用途をサポートします。これにより、要求の厳しい産業環境で重量物を継続的に移動するための貴重なオプションとなります。

3.2 低伸びと安定動作

一般に、スチールコードベルトは、同様の動作条件下では、同等の織物ベルトよりも低い長手方向の伸びを示します。伸びが低いと巻き取り移動要件が減り、張力管理が簡素化されますが、実際の設計では弾性伸び、設置条件、動作荷重を考慮する必要があります。

3.3 長距離搬送への適性

長いコンベヤールートは、大きな張力とメンテナンスの問題を引き起こす可能性があります。正しく指定されたスチールコードベルトは、ベルトの過度の伸びを補正する必要性を軽減しながら、長距離輸送をサポートできます。

3.4 継続的なマテリアルハンドリングのサポート

鉱山、セメント生産、港湾の運営は、多くの場合、途切れることのない物質の流れに依存しています。ベルト構造、カバーコンパウンド、スプライス、コンベア構造が適切に適合している場合、スチールコードシステムは信頼性の高い動作と予測可能なメンテナンス計画に貢献します。

3.5 ライフサイクルコスト削減の可能性

初期購入価格はコンベア ベルトのコストの一部にすぎません。交換頻度の減少、ダウンタイムの軽減、および効率的なメンテナンスにより、適切に選択されたスチール コード ベルトは、その耐用年数にわたって経済的に魅力的なものになります。

これらのメリットは自動的に得られるものではありません。実際の結果は、ベルトの品質、コンベヤの設計、設置精度、資材の取り扱い条件、およびメンテナンス規律によって異なります。

4. 一般的な産業用途

一般的なスチールコードコンベヤベルトは、高い引張能力、制御された伸び、およびバルク材料の信頼性の高い輸送を必要とする産業システム用として一般的に考慮されています。

採掘と鉱物加工

採掘作業では、ベルトコンベアを使用して、石炭、鉄鉱石、銅鉱石、砕石、その他の採取された材料を輸送します。スチールコード構造は、ベルトの張力と動作の継続性が主な考慮事項となる、長距離の輸送ルートや高負荷の用途に適しています。

セメントおよび建材

セメント工場および骨材施設では、石灰石、クリンカー、砂、砂利、および関連材料を扱います。ベルトの選択では、摩耗、粒子サイズ、負荷の影響、および材料の温度を考慮する必要があります。高温の材料が含まれる場合は、標準的な汎用コンパウンドではなく、適切な定格の耐熱カバーが必要になる場合があります。

港とバルクターミナル

港ではコンベヤー システムを使用して、保管エリア、処理装置、船の積み下ろし施設の間でバルク貨物を移動します。稼働時間が長く、材料の量が多いため、スループットを維持し、稼働中断を減らすためにベルトの信頼性が重要になります。

発電と重工業

発電所、製鉄所、その他の産業プラントでは、燃料、原材料、生産関連のバルク製品を輸送するためにコンベア システムが使用されています。義務に応じて、購入者は耐火性、耐熱性、またはその他の用途固有の特性を考慮する必要がある場合があります。

5. 一般スチールコードコンベヤベルトの選び方

正しいベルトの選択は、価格や単一の強度評価に基づいて製品を選択するのではなく、コンベヤ システムを理解することから始まります。次の要素は、購入者が明確な技術仕様を準備するのに役立ちます。

5.1 必要な引張定格の決定

スチールコードベルトは、公称ベルト引張強度を N/mm で表す ST 評価を使用して分類されることがよくあります。必要な定格は、計算された最大動作張力、コンベヤの形状、開始および停止条件、安全率、および関連する設計基準によって異なります。

評価が高くなると自動的に優れた価値が得られるとは考えないでください。不必要に高い定格はコストを増加させる可能性があり、ベルトの剛性、プーリーの直径、設置要件などの設計上の考慮事項が発生する可能性があります。

5.2 ベルト幅と長さの確認

ベルト幅は、必要なスループット、材料塊のサイズ、積載配置、コンベア構造に適合する必要があります。ベルトの長さは、巻き取りの配置やスプライスの要件など、実際のコンベヤのレイアウトから決定する必要があります。

5.3 適切なカバーグレードの選択

カバーの選択は、実際の素材と動作環境を反映する必要があります。一部の用途では汎用の耐摩耗性で十分ですが、熱、油、化学薬品、火炎関連のリスク、または例外的な衝撃を管理するために特殊な化合物が必要な用途もあります。

5.4 プーリーの直径とコンベヤーの形状を確認する

プーリーの直径、ベルトの張力、移行距離、トラフ配置、およびアイドラーの構成は、ベルトの曲がり方や走行方法に影響します。これらの要素は、メーカーの技術推奨事項および承認されたコンベヤ設計と照らし合わせて確認する必要があります。

5.5 接続方法の計画

スチールコードコンベヤベルトには通常、適切に設計された加硫スプライスが必要です。スプライスの設計、材料、コードの準備、硬化条件、および技術者の能力はすべて、ジョイントのパフォーマンスに影響します。特に専門機器の入手が難しい遠隔地では、ベルトを注文する前に取り付け手順を確認してください。

5.6 環境および安全要件を考慮する

温度変化、湿気、ほこり、化学物質への曝露、屋外の天候、および現場固有の安全規則は、製品の選択に影響を与える可能性があります。プロジェクトで特定の規格への準拠が必要な場合は、調達仕様書で該当するエディションと受け入れ基準を特定します。

5.7 完全な購入チェックリストを作成する

• コンベヤーの長さ、高さ、速度、稼働スケジュール。
• 必要なスループットと最大材料塊サイズ。
• 必要なベルトの張力定格と幅。
• 上下のカバーの厚さとコンパウンドのグレード。
• 材料の温度、湿度、摩耗性、化学薬品への曝露。
• プーリの直径、テークアップの配置、および負荷条件。
• スプライスの設計、設置場所、利用可能なメンテナンス リソース。
• 必要なテスト、検査文書、および適用される規格。
• 注文数量、配送先、納期、予備ベルトの要件。

この情報を提供すると、メーカーが技術的互換性を評価し、より正確な見積もりを作成するのに役立ちます。

6. スチールコードと布製コンベヤベルト

スチールコードと布地のコンベアベルトはどちらも重要な産業目的に役立ちます。適切な選択は、負荷、コンベヤの長さ、機械設計、環境条件、総所有コストによって異なります。

負荷が中程度の短いコンベヤの場合、布製ベルトの方が経済的なソリューションとなる場合があります。長距離の高張力コンベヤの場合、スチールコード構造には、追加の購入コストと設置コストを正当化する利点がある可能性があります。工学的な計算によって最終的な選択を決定する必要があります。

7. メンテナンスとトラブルシューティング

コンベアの位置がずれていたり、プーリーの周囲に物質が蓄積していたり​​、損傷が気づかれなかったりすると、たとえ適切に製造されたベルトであっても、早期に故障する可能性があります。文書化された予防保守プログラムは、重大な混乱を引き起こす前に、進行中の問題を特定するのに役立ちます。

7.1 ベルトを定期的に検査する

上部および底部のカバー、エッジ、積載ポイント、排出エリア、およびアクセス可能なスプライス セクションを検査します。切り傷、異常な磨耗、露出した補強材、カバーの剥離、異常な変形、および材料汚染の兆候がないかどうかを確認します。

7.2 ベルトトラッキングの監視

ミストラッキングが続くと、ベルトの端が損傷し、材料がこぼれる可能性があります。プーリーの位置合わせ、アイドラーの状態、荷重の分布、および材料の蓄積を確認します。根本的な原因を特定せずに、恣意的な調整によって問題を修正することは避けてください。

7.3 ロードポイントと転送ポイントの保護

過度の高さから大きな塊が落下すると、カバーが損傷し、内部コードに影響を与える可能性があります。適切なシュートの形状、衝撃ベッド、正しく調整されたスカートボード、および制御された材料の流れにより、集中的な衝撃が軽減され、材料がベルトに引っかかるのを防ぐことができます。

7.4 スプライスを注意深く維持する

繰り返しの張力や曲げにより接合部の欠陥が重大な故障に発展する可能性があるため、スプライスには特に注意が必要です。エッジの剥離、亀裂、異常な膨らみ、および目に見える損傷がないか検査します。欠陥が疑われる場合は、ベルトを要求の厳しいサ​​ービスに返却する前に、適切な技術的評価を手配してください。

7.5 適切な検査技術の使用

目視検査では内部欠陥をすべて明らかにすることはできません。重要なスチールコードの設置については、適切な場合には電磁コード検査を含む適切な非破壊検査方法を使用すると、表面では見えない内部ワイヤーの損傷や腐食を特定するのに役立ちます。

7.6 一般的な問題に早期に対処する

安全上の注意:検査、清掃、修理作業は、サイトの隔離およびロックアウト手順に従う必要があります。システムの動作中は、移動中のコンベヤ装置に手を入れたり、修理を試みたりしないでください。

8. 総所有コストの理解

購入価格だけでコンベヤベルトを比較すると、機器の耐用年数全体にわたってコストが高くなる可能性があります。より有用なアプローチは、調達、設置、運用、保守、交換を一緒に考慮することです。

主なコスト要因

• 購入費用:ベルトの寸法、引張定格、カバーコンパウンド、およびカスタマイズ要件。
• 設置費用:輸送、取り扱い機器、労働力、および接合専門のリソース。
• メンテナンス費用:定期的な検査、修理、監視、およびコンポーネントの交換。
• ダウンタイムのエクスポージャー:生産の損失、出荷の遅延、接続されたプロセスの中断。
• 交換計画:予備ベルトの入手可能性、納期、テクニカル サポートへのアクセス。

たとえば、初期価格が高いベルトは、稼働義務に適合し、予期せぬ停止が減少する場合、より良い価値を提供する可能性があります。逆に、不適切なカバーコンパウンドや不十分なスプライスを備えた高価なベルトでは、期待外れの結果が生じる可能性があります。

見積を公平に比較​​するには、一貫した技術仕様を要求し、同じ動作条件、検査要件、納期、および予想されるメンテナンスの必要性に対して提案されたベルトを評価します。

9. スチールコードコンベヤベルトサプライヤーの評価方法

サプライヤーの選択は、単に購入するだけではありません。アプリケーションを理解し、技術的な詳細を確認し、製品の一貫性を維持し、信頼できる文書を提供するメーカーの能力は、コンベヤ プロジェクト全体の結果に影響を与える可能性があります。

技術的能力をレビューする

サプライヤーが、必要な引張定格、ベルトの寸法、カバーコンパウンド、プーリーの配置、およびスプライスの要件を評価できるかどうかを尋ねます。技術的な推奨事項は、提供する運用データと一致している必要があります。

関連する品質文書をリクエストする

プロジェクトによっては、文書には製品仕様、試験報告書、材料識別、検査記録、合意された規格への適合宣言が含まれる場合があります。見積もられている正確なベルト構造についてどの文書が入手可能であるかを確認してください。

製造の一貫性をチェックする

スチールコードの配置、ゴムの接着、カバーの寸法、完成したベルトの検査、製品のトレーサビリティに関する品質管理手順について話し合います。重要なプロジェクトの場合は、制作を開始する前に受け入れ基準を明確にしてください。

納期とアフターサポートの確認

長距離コンベアプロジェクトでは、生産スケジュール、出荷、設置、試運転を慎重に調整する必要がある場合があります。リードタイム、梱包、技術コミュニケーション、予備ベルトの計画、および適切なスプライシング ガイダンスの利用可能性について尋ねてください。

明確な技術仕様に基づいて作業する

注文する前に、ベルトの定格、幅、長さ、カバーの厚さ、カバーのグレード、適用される規格、テスト要件、および納期について双方が合意していることを確認してください。詳細な仕様により誤解が減り、サプライヤーの見積もりを比較しやすくなります。

産業用バイヤーにとって、信頼できる調達決定とは、製品の適合性、透明性のある文書化、一貫した製造、プロジェクトの実際の要件に一致するサポートを組み合わせたものです。

10. よくある質問

11. まとめ：より信頼性の高い搬送システムの構築

一般的なスチール コード コンベヤ ベルトは、高い引張強度、低い伸び、信頼性の高い動作が不可欠な重量物輸送の効果的なソリューションとなります。ただし、そのパフォーマンスは、補強設計、ゴム カバーの選択、コンベヤの形状、スプライスの品質、設置方法、予防保守など、システム全体に依存します。

調達チームとプロジェクト エンジニアにとって最も効果的なアプローチは、最初に実際の動作条件を定義し、製品を一貫した技術仕様と比較し、購入価格だけではなく長期的な所有コストを評価することです。

青島中業裕峰テープ有限公司 スチールコードコンベヤベルトソリューションを調達する際に、サプライヤーの評価に含めることができます。プロジェクトの要件について会社と話し合って、製品の適合性、利用可能な仕様、品質文書、および納品の手配を確認します。
