優れた衝撃吸収性とベルト保護を実現する工場直送のコンベヤーインパクトベッド

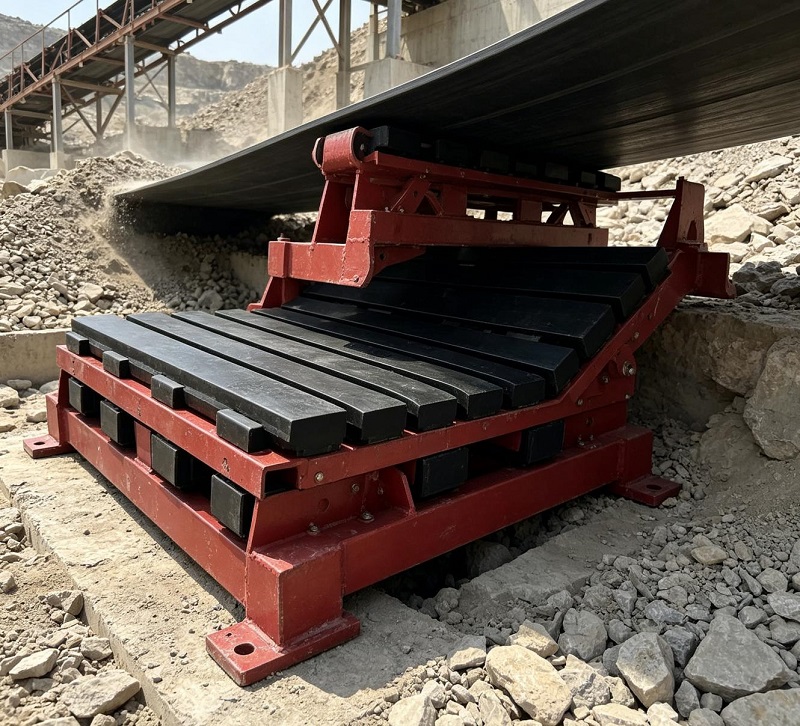

YUFENG コンベヤ衝撃ベッドは、バルク材料が高所から落下するコンベヤ積載ポイント用に設計された頑丈なベルト保護装置です。回転コンポーネント間に隙間を残す従来のインパクトローラーとは異なり、インパクトベッドは、UHMW-PE スライダーバー、弾性バッファモジュール、強化鋼構造の組み合わせにより、コンベアベルトの下で継続的なサポートを提供します。

このソリューションは主に採掘コンベヤ、採石場の破砕ライン、セメント工場、港湾、バルクマテリアルハンドリングシステムの供給ゾーンの下に設置され、大型材料からの衝撃エネルギーを効果的に吸収し、ベルトの穴あき、縦方向の裂け、表面損傷を軽減します。 YUFENG は、CEMA コンベア規格、ISO9001:2015 品質管理システム、CE、MSHA、TUV 関連認証などの国際要件に従って、完全な衝撃保護システムを製造しています。

一体構造により、コンベヤベルトは低摩擦の動きを維持しながら支持面上をスムーズに通過できます。複数のインパクトアイドラーを安定したスライドサポートプラットフォームに置き換えることにより、YUFENG コンベヤインパクトベッドはメンテナンス頻度を削減し、重量物搬送装置の動作信頼性を向上させます。

衝撃保護構造はどのように機能しますか?

インパクトベッドの動作原理は、エネルギー吸収と表面保護に基づいています。大きな石、石炭ブロック、または鉱物材料がコンベアベルト上に落ちると、上部の UHMW-PE スライディングバーが継続的な接触サポートを提供し、その下のゴム製緩衝モジュールが垂直方向の衝撃力を吸収します。

この層状構造により、ベルトがローラーの隙間に押し込まれるのを防ぎます。これは、採掘コンベアシステムにおける長手方向の断裂の主な原因の 1 つです。また、低摩擦の滑り面により、ベルトカバーとサポートシステムの間の抵抗が軽減され、重負荷条件下でも安定したベルトの動きを維持できます。

ベルトの安全性を継続的にサポート

従来のインパクトローラーは離れた点でベルトをサポートしており、直接保護されていない領域が残ります。高滴供給中に、鋭利な材料がこれらのサポートされていないセクションに侵入する可能性があります。 YUFENG インパクトベッドは連続的な支持面を形成し、局所的な応力集中を軽減し、高価なコンベヤベルトを突然の衝撃による損傷から保護します。

重荷重時のエネルギー吸収

緩衝システムは、さまざまな衝撃レベルに応じて設計されています。標準的なゴム製クッション構造は中荷重用途に適しており、強化されたゴムとスプリングの組み合わせにより、大きな塊状の材料や頻繁な衝撃条件に対してより高い圧縮移動が実現します。

作業条件に応じた主な機種

YUFENG は、材料の特性、落下高さ、コンベヤーの能力、環境要件に応じて、さまざまな衝撃保護ソリューションを提供します。さまざまな構造により、顧客はすべてのアプリケーションに単一の標準設計を使用するのではなく、適切なソリューションを選択できます。

標準

ゴム緩衝タイプ

ゴム製緩衝衝撃ベッドは、弾性ゴムモジュールと交換可能な UHMW-PE スライダーバーを組み合わせています。バランスの取れた衝撃吸収、簡単なメンテナンス、経済的な操作を提供し、採石場、骨材生産ライン、一般的な鉱山コンベアの供給ポイントに適しています。

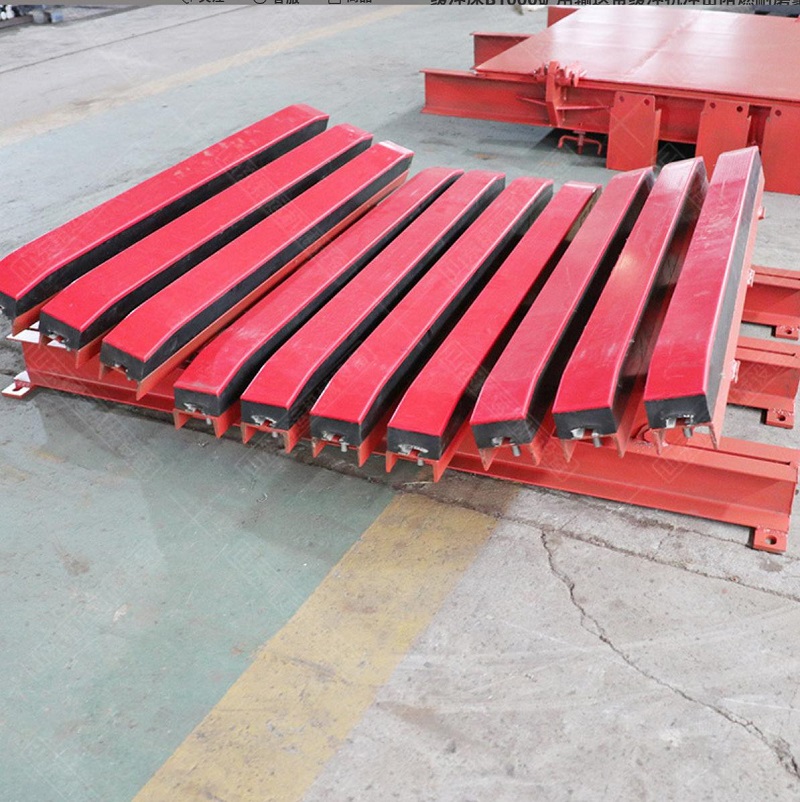

ヘビーデューティー

強力スライドタイプ

耐久性の高い UHMW-PE 設計は、堅牢な支持面を備えた高密度の耐摩耗性スライドバーを採用しています。これは、ベルトの保護が優先される大きな塊状鉱石、鋭利な岩石、および高滴供給用途向けに開発されました。ベルトの変形を最小限に抑え、材料衝撃による破れの可能性を低減する構造です。

安全性

難燃タイプ

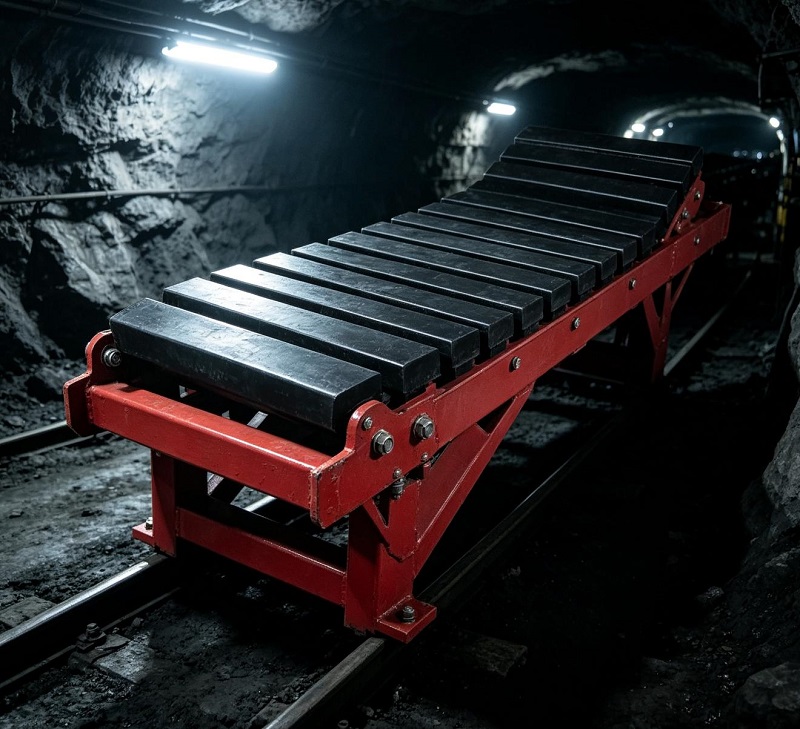

地下炭鉱環境向けに、YUFENG は改良 UHMW-PE 材料と安全グレードの緩衝コンポーネントを使用した難燃性および帯電防止バージョンを提供しています。これらのモデルは、防火と電気安全が重要な要件となる地下搬送システム用に設計されています。

仕様と応用分野

YUFENG コンベヤインパクトベッドは、ベルト幅 500mm ～ 2400mm の幅広いコンベヤシステムをカバーします。標準構造は DTII、TD75、CEMA コンベア設計と互換性があり、既存のコンベアフレームワークを大幅に変更することなく、従来のインパクトローラーステーションを簡単に置き換えることができます。

衝撃ベッドの長さ、サポートの高さ、スライダーの量、およびバッファーの剛性は、材料の特性、送り高さ、コンベヤーの能力に応じてカスタマイズできます。布製コンベヤベルト、スチールコードコンベヤベルト、サイドウォールコンベヤベルト、その他の頑丈なコンベヤシステムに適しています。

鉱山および採石場の供給システム

鉱山や採石場の用途では、通常、大きな岩石や鉱石は移動点で強い衝撃力を生じます。 YUFENG 衝撃保護システムは、材料の繰り返しの落下衝撃に対処できるように設計されており、鋭いエッジによるベルトの損傷を軽減し、連続生産環境におけるコンベヤベルトの耐用年数を向上させます。

セメントおよび骨材プラント

セメント原料、石灰石、骨材製品は、頻繁な積み込み作業を伴う大量輸送を必要とすることがよくあります。 YUFENG インパクトベッドの安定した支持面は、ベルトの損傷による材料の流出や予期せぬ停止を軽減しながら、スムーズなベルト動作を維持するのに役立ちます。

港とバルクハンドリングターミナル

屋外でのバルクマテリアルハンドリングの場合、コンベヤ装置は重い荷重サイクルと環境条件の変化に直面します。 YUFENG は、港、ストックヤード、大規模な中継ステーションの要件を満たす耐食性フレームオプションと耐摩耗性スライダー素材を提供しています。

さまざまなプロジェクトのカスタマイズオプション

YUFENG は、コンベアの積載条件が業界によって大きく異なることを理解しています。したがって、すべてのコンベヤーインパクトベッドは、固定された標準仕様を使用するのではなく、実際の動作パラメータに従ってカスタマイズできます。

材料の選択

スライダ表面は、標準の UHMW-PE、難燃性帯電防止 UHMW-PE、または特殊な耐食性材料で製造できます。摩耗レベル、温度範囲、安全要件に応じて、さまざまな材料が選択されます。

バッファ構成

支持構造にはゴムクッションモジュールまたはゴムバネ複合システムを採用できます。お客様は、材料のサイズ、供給速度、落下高さに基づいて、さまざまな緩衝能力を選択できます。厳しい衝撃環境にも対応できる、より高弾性の設計が可能です。

フレーム設計

鉄骨フレームは塗装炭素鋼または溶融亜鉛メッキ処理が可能です。カスタマイズされた取り付け穴、フレーム寸法、設置方法により、既存のコンベヤ構造と直接統合できます。

業界がYUFENG衝撃保護ソリューションを選択する理由

多くの鉱山会社やバルクマテリアルハンドリング会社は、コンベヤ保護装置を購入する前に、さまざまなサプライヤーを比較しています。 YUFENG は、構造の信頼性、材料性能、長期的な動作安定性に重点を置いています。

安定したベルト支持性能

連続したスライダー表面により、衝撃力がベルト幅全体に均等に分散されます。分離ローラーサポートと比較して、集中的な圧力点を軽減する構造により、突然の衝撃による損傷からベルトカーカスを保護します。

メンテナンス頻度の低減

モジュラー設計により、個々のスライダーバーとバッファコンポーネントを個別に交換できます。メンテナンスチームは、サポートシステム全体を取り外さずに交換作業を完了できるため、ダウンタイムと人件費が削減されます。

耐摩耗性摺動面

高密度 UHMW-PE 素材は、優れた耐摩耗性と低摩擦特性を提供します。滑り接触面によりベルトカバーを保護し、スムーズなコンベア動作を維持します。

過酷な環境にも適応可能

地下炭鉱から沿岸港まで、YUFENG は湿気、粉塵、腐食、温度変化に対処するためのさまざまな表面処理と機能性材料を提供しています。

コンベヤシステムの完全なマッチング

YUFENG は、コンベヤーインパクトベッドとコンベヤーベルト、アイドラー、ベルトクリーナー、スカートゴム、その他のコンベヤー付属品を供給し、国際的なエンジニアリングプロジェクトに完全な購入ソリューションを提供します。

設置とメンテナンスのガイダンス

ステップ01

設置前の位置調整

取り付ける前に、元のインパクトローラーまたはサポートコンポーネントをフィードセクションから取り外す必要があります。ベルトが支持面上でスムーズに走行できるように、衝撃ベッドの位置はコンベアの中心線と一致している必要があります。

ステップ02

フレームの固定と高さの設定

鉄骨フレームはボルトでコンベヤ構造体にしっかりと接続する必要があります。ベルトの走行条件に合わせてスライダー面の高さを調整することで、過度な摩擦抵抗を生じさせずに効果的なサポートを確保します。

ステップ03

動作中の部品検査

定期点検には、スライダの摩耗状態、締結ボルト、緩衝弾性、フレームの変形などの確認が含まれます。損傷したコンポーネントを適時に交換することで、安定したコンベヤ性能を維持できます。

衝撃の大きい供給エリアの場合、YUFENG では、より優れたベルト保護を実現するために、材料のサイズと落下高さに応じて保護されたサポートの長さを延長することをお勧めします。

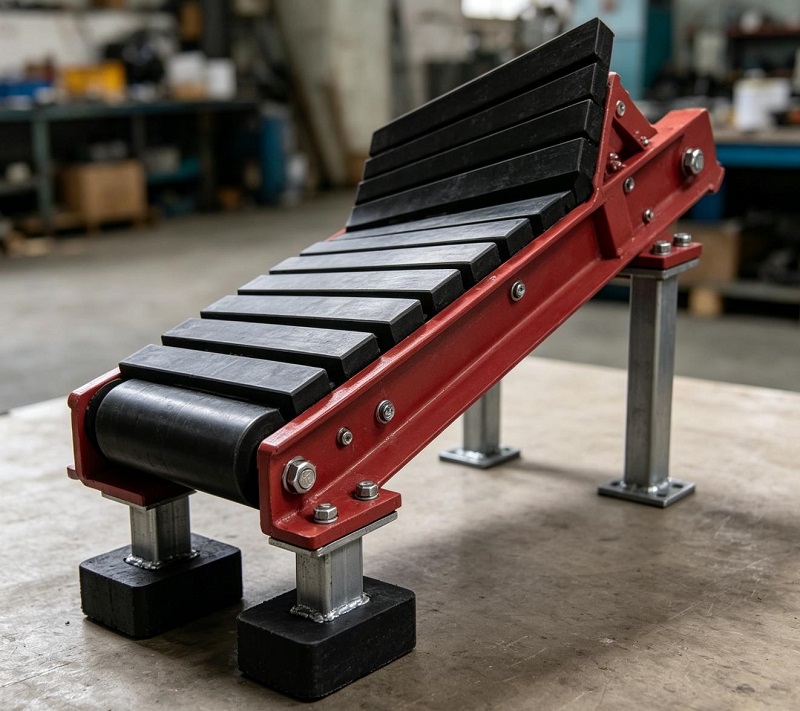

完全なコンベヤプロジェクトのサポート製品

YUFENG は、鉱山、採石場、セメント、港湾およびバルクマテリアルハンドリングプロジェクト向けの製品をサポートする統合コンベヤシステムを提供しています。顧客は、適合するコンポーネントをまとめて購入することで、サプライチェーン管理を簡素化し、異なるサプライヤー間の調整コストを削減できます。

サポート製品には、コンベアベルト、コンベアアイドラー、インパクトローラー、リターンローラー、自動調心ローラー、ベルトクリーナー、コンベアスカートラバー、耐摩耗性ゴムシート、その他のコンベア付属品が含まれます。すべての製品は、コンベヤ幅、材料特性、使用条件に応じて適合させることができます。

コンベアベルトのマッチング

YUFENG コンベヤインパクトベッドは、EP ファブリックコンベヤベルト、スチールコードコンベヤベルト、固体織物 PVC/PVG ベルト、シェブロンコンベヤベルトと一緒に設置できます。支持面の設計は、さまざまなベルト構造や厚さの要件に応じて調整できます。

コンベヤコンポーネントの供給

完全なコンベヤラインプロジェクトに対して、YUFENG はローラー、アイドラーフレーム、ベルトクリーニングシステム、衝撃保護装置を組み合わせたソリューションとして提供できます。この統合された供給機能により、海外のバイヤーは購入の複雑さを軽減し、プロジェクトの実施効率を向上させることができます。

材料の選択と製造プロセス

YUFENG は生産時の原材料の選択を厳しく管理しています。安定した物理的性能を備えた認定された材料のみが製造に使用され、すべてのコンベヤーインパクトベッドが継続的な衝撃条件下でも信頼性の高い動作を維持します。

高性能スライダー素材

スライドバーには、高い耐摩耗性、耐衝撃性、低摩擦特性を備えたプレミアム UHMW-PE 素材が使用されています。地下採掘用途では、安全要件を満たすために難燃性および帯電防止性を向上させた材料を使用できます。

強化スチールフレーム

支持フレームは、プロジェクトの要件に応じて Q235 炭素鋼または高張力鋼で製造されます。繰り返しの衝撃荷重下でも構造の安定性を確保するために、溶接の品質は厳密に管理されています。

エラスティックバッファコンポーネント

緩衝システムには、高弾性ゴムモジュールとオプションのバネ補助構造が使用されています。これらのコンポーネントは衝撃エネルギーを効果的に吸収し、長期間の使用において安定したサポート性能を維持します。

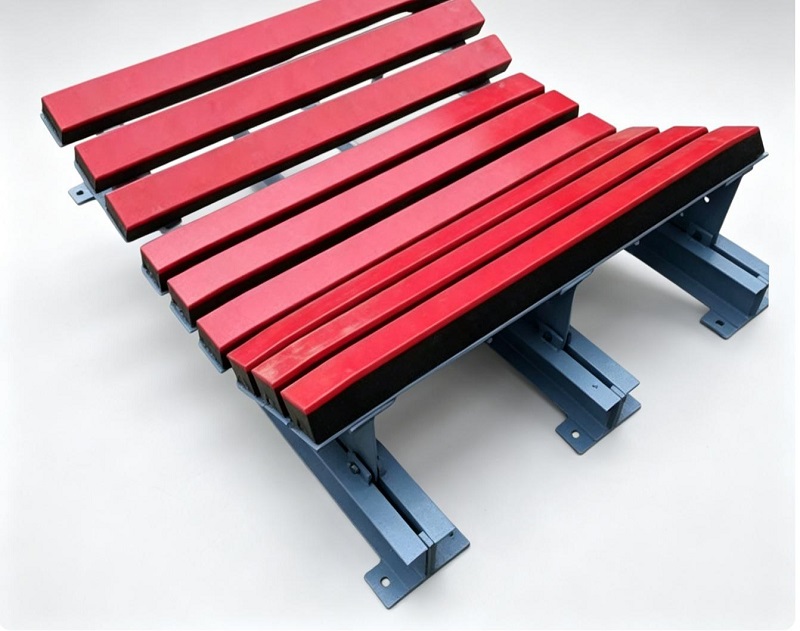

組み立て前に、UHMW-PE バー、ゴムモジュール、スチール部品の各バッチは、耐摩耗性、圧縮性能、寸法精度、表面品質の検査を受けます。

規格と品質認証

YUFENG は、認められた国際規格および工業規格に従ってコンベアコンポーネントを製造しています。生産管理は ISO9001:2015 の品質管理要件に従っており、製品は顧客のプロジェクト要件に応じて CE、MSHA、TUV、および SGS 関連の文書を提供できます。

設計および製造プロセスは、CEMA コンベヤ機器規格および関連する産業仕様を参照して、国際的なコンベヤシステムとの互換性を確保しています。

鉱山用途向けには、地下の安全要件に従って難燃性および帯電防止モデルが開発されています。品質検査記録は、材料テスト、構造検査、完成品検証に利用できます。

技術的性能パラメータ

パフォーマンスアイテム	標準要件	テストリファレンス
スライダーバーの摩擦係数	≤0.15	ISO 8295
バッファ圧縮トラベル	15～35mm	工場での圧縮試験
スライダーバーの摩耗量	≤0.7 cm3/1.61km	ISO 4649
フレーム耐荷重	定格衝撃荷重下でも永久変形なし	工場静荷重試験
ラバーバッファーの耐老化性	500時間以上のエージングテスト	社内臨床検査
