コンベア ベルト トラッキング システム用のアイドラ ローラーのトレーニングと調整の専門メーカー

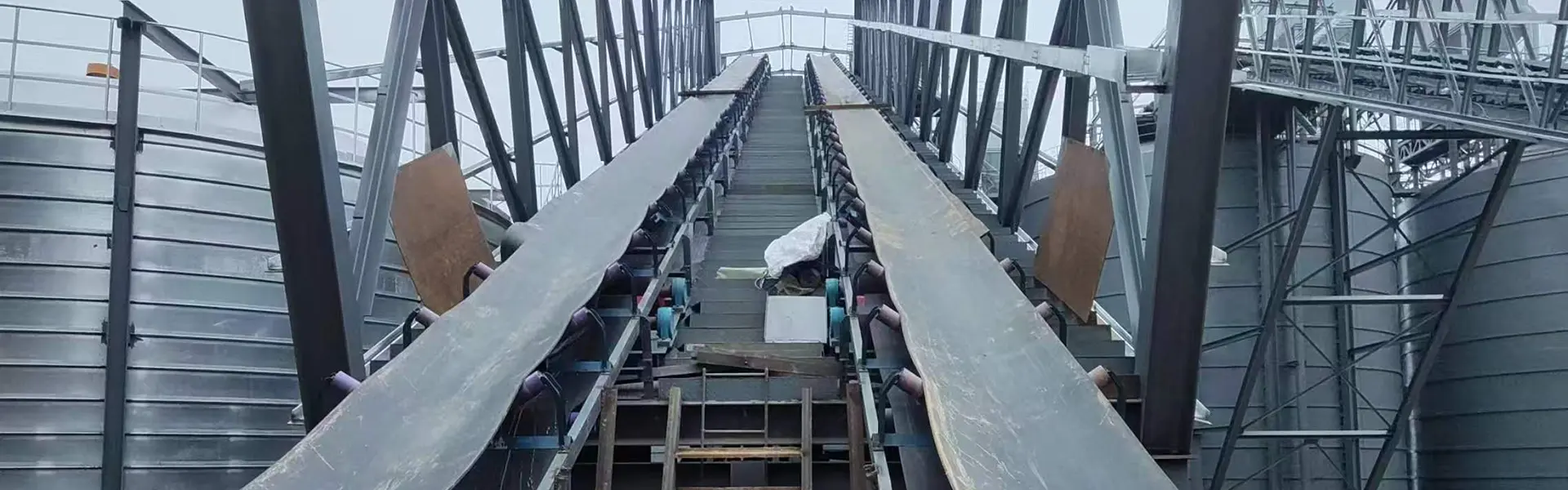

ユーフェン アイドラローラーのトレーニングと調整, also known as self-training centering idler, friction self-aligning roller, or belt tracking idler, is designed to help correct lateral belt deviation during conveyor operation. It is mainly installed on long-distance belt conveyors where continuous belt tracking is important for reducing material spillage, edge wear, and unstable belt movement.
ローラーアセンブリは通常、メイン搬送ローラー、垂直ガイドローラー、および揺動可能なサポートフレームで構成されます。コンベアベルトが意図した中心線から離れると、ガイドローラーが横方向の力を受けて支持フレームを揺動させ、ベルトを設計上の走行位置に戻す修正力が発生します。
ユーフェン は、摩擦トレーニング アイドラー、コニカル トレーニング アイドラー、V 型リターン調整アイドラー、亜鉛メッキ構成、HDPE バージョン、および鉱業、セメント、港湾、化学薬品、その他のバルク材料搬送システム向けの特殊なガイド ローラー構造を提供しています。
アイドラータイプのトレーニングと調整

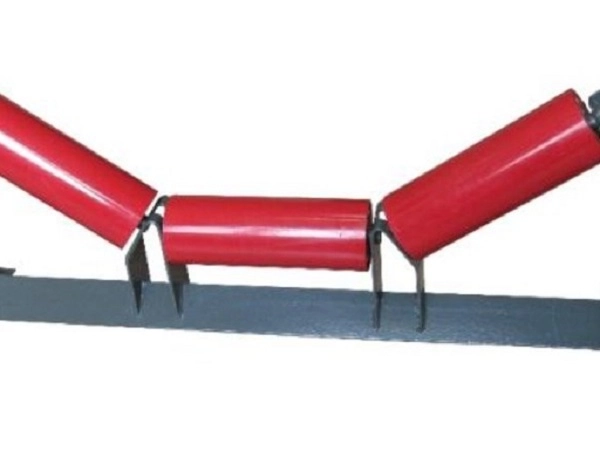

フリクショントレーニング・アライメントアイドラー
摩擦トレーニング調整アイドラーは、サイド ガイド ローラーを備えたスイング フレームを使用して、ベルトの横方向の動きに対応します。主に、頻繁なベルトの偏りを制御する必要がある長距離重量コンベアの上部搬送セクションで使用されます。
コニカルトレーニング調心アイドラー
The conical roller uses differences in roller surface speed caused by its tapered geometry to provide a passive centering effect. It is suitable for relatively light-load conveyor systems, including grain, packaging and logistics conveying equipment.
V型リターン調心アイドラー
V 型リターン整列アイドラは、V 字型に配置された 2 つのローラーを使用して、空のリターン ベルトの横方向の動きを制限します。比較的シンプルな構造なので、従来の搬送システムの下戻り部に適しています。
| ローラータイプ | コア特性 | 適用される労働条件 |
|---|---|---|
| フリクショントレーニング・アライメントアイドラー | 敏感な横方向の反応によるスイングフレーム補正 | 上部搬送部と長距離重量物搬送 |
| コニカルトレーニング調心アイドラー | テーパーローラーの速度差による受動的センタリング | 軽荷重穀物、物流、一般搬送 |
| V型リターン調心アイドラー | V字型構造によりベルトの戻りを制限 | 下部リターンセクションと乾物搬送 |
自動ベルト追跡原理
ベルトずれ検知
コンベアベルトが通常の走行位置から横方向に移動すると、ベルトの端が垂直ガイドローラーに接触します。ガイド ローラーは横方向の力を支持フレームに伝達します。
スイングフレームの動き
ガイド力により、整列アイドラ アセンブリ全体がその支持構造の周りを回転します。スイング角度はベルトの偏差と調心機構の設計によって決まります。
矯正力の生成
ローラーフレームがベルトに対してその方向を変えると、逆方向の案内力が生成され、ベルトがコンベアの中心線に向かって移動するのを助けます。
ベルトを中心に戻す
ベルトが通常の位置に戻ると、ガイド ローラーに作用する横方向の力が減少し、調整アセンブリが通常の位置に戻り、動作中の継続的なトラッキング修正が可能になります。
アイドラー構成のトレーニングと調整

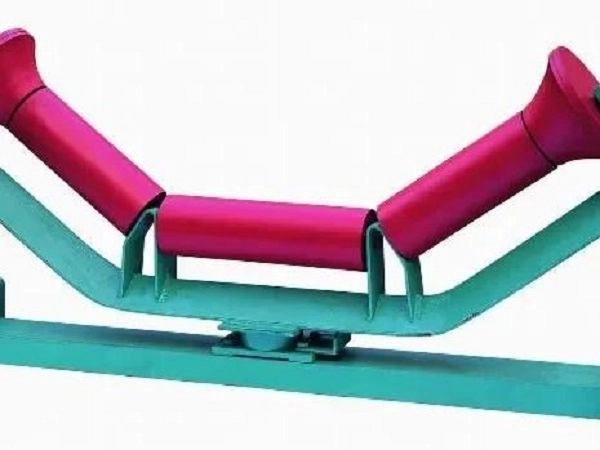

3 ローラー トラフ フリクション トレーニング アイドラー
上部搬送部には、両側垂直ガイドローラーを組み合わせた 3 ローラートラフボディが使用されます。長距離の重量物搬送ラインに適切な間隔で設置し、ベルトの偏りを抑制します。
コニカルトレーニングアイドラーローラー
テーパーローラー構成により、周速度の違いにより受動的なベルトのセンタリングが可能になります。より低い走行ノイズと簡単なトラッキング支援が必要な軽負荷アプリケーションに適しています。
V型リターントレーニングアイドラー
V 型構造により空のリターンベルトをサポートし、横方向の動きを制限します。長いコンベヤの戻り側ベルト追跡装置の一部として使用できます。
溶融亜鉛メッキトレーニングアイドラー
ローラーと支持ブラケットには溶融亜鉛メッキ処理が施されており、屋外のストックヤード、港湾、湿気の多い工業地帯などの屋外搬送環境での耐食性が向上しています。
HDPE シェル トレーニング アイドラー
メインローラーにはHDPEシェルを使用し、ガイド部品は用途に応じて選択します。この構造により、従来の鋼シェルの腐食が回避され、化学工場、海岸地域、塩霧環境で使用できます。
難燃性帯電防止トレーニングアイドラー
導電性および難燃性のガイド ローラー材料は、ベルト追跡コンポーネントが追加の安全要件を満たす必要がある地下炭鉱搬送システムに適用できるように構成できます。
技術仕様
| アイテム | 仕様 |
|---|---|
| 標準ローラー径 | 76 / 89 / 108 / 114 / 133 / 168 / 194 / 219mm |
| 適合するベルト幅 | 500～2400mm |
| 型の整列 | フリクション・コニカル・V型リターン |
| スイング角度 | 標準的な摩擦トレーニング構成の場合は 15°～30° |
| ガイドローラー高さ | カスタマイズ可能 |
| シェル材質 | Q235 炭素鋼 / HDPE / 304 ステンレス鋼 |
| ベアリング | 国産高精度/SKF/FAG C3クリアランス |
| 密閉保護 | ダブル/トリプル複合ラビリンスシール |
| 表面処理 | 静電溶射・溶融亜鉛めっき・PUラギング |
| 応用 | 鉱業 / セメント / 港湾 / 化学薬品 / バルク材輸送 |
カスタマイズオプション
メインローラーシェル
ユーフェン は、負荷、腐食、環境要件に応じて、Q235 炭素鋼、HDPE、および 304 ステンレス鋼のメイン ローラー シェルを提供できます。
表面処理
必要な防食性、耐摩耗性、使用環境に応じて、静電溶射、溶融亜鉛メッキ、PUラギングのオプションをご用意しております。
スイング機構
支持機構は、ベルトの位置とトラッキングの要件に応じて、摩擦スイング構造、円錐形のパッシブセンタリング構造、または V タイプのリターンアライメント構造として構成できます。
シーリングシステム
ベアリングキャビティへの塵や水の侵入を減らすために、ゴム接触シールを備えた二重または三重複合ナイロンラビリンスシール構造を選択できます。
軸受構成
コンベヤの動作条件やお客様のご要望に応じて、国産の高精度ベアリングまたは輸入品のSKF/FAG C3クリアランスベアリングをご指定いただけます。
特殊ガイドローラー材質
特殊な鉱山および寒冷地用途向けに、低温、難燃性、帯電防止性のガイド ローラー材料を構成できます。

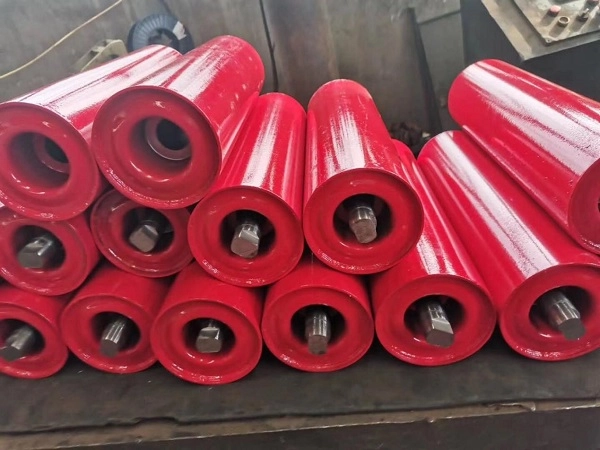

原材料とローラーの構造
メインローラーシェル
標準のスチールローラーは Q235 高周波 ERW スチールチューブを使用しますが、HDPE 構成ではバージン HDPE 素材を使用します。シェルの寸法と壁の厚さは、必要なコンベヤーの負荷に合わせることができます。
ローラーシャフト
標準構成のシャフトには 45# 冷間引抜無垢丸鋼が使用されており、ラジアル荷重や揺動荷重による曲げに対する耐性を備えています。
ガイドローラー外層
サイド ガイド ローラーには、耐摩耗性の天然ゴムまたはポリウレタン素材を使用して、トラッキング補正中のコンベア ベルトのエッジとの直接の強い接触を軽減できます。
スイングブラケット
スイング フレームは、統合されたスタンピングおよび溶接プロセスを使用して Q235 厚鋼板から製造され、繰り返しの振動運動に必要な構造サポートを提供します。
シール部品
高靭性ナイロンラビリンスリングと耐候性ニトリルゴムシールリングを採用し、軸受部を塵や湿気から守ります。
原材料検査
鋼管、シャフト、ベアリングは、組み立てプロセスに入る前に、該当する回転抵抗、寸法精度、疲労関連特性を調べるためにサンプリングされます。不適格な材料は拒否されます。
パフォーマンス指標
| パフォーマンスアイテム | 標準要件 | 試験規格 |
|---|---|---|
| 回転抵抗係数 | ≤0.008 | ISO15365 |
| 防塵・防水グレード | IP65 | IPテスト規格 |
| スイング定格寿命 | 労働時間 30,000 時間以上 | 工場出荷時のスイング疲労試験 |
| ローラーシェルの同心度 | ≤0.5mm | ダイヤルインジケーターテスト |
| ガイドローラーゴム摩耗量 | ≤1.0 cm3/1.61 km | ISO 4649 |
| スイングフレーム自由スイング角度 | 15°～30° | 工場専用テスト |
実際のトラッキング性能は、ベルト幅、ベルト張力、コンベアの位置合わせ、ローラー構成、材料負荷、設置位置、および動作条件によって異なります。
搬送条件別用途

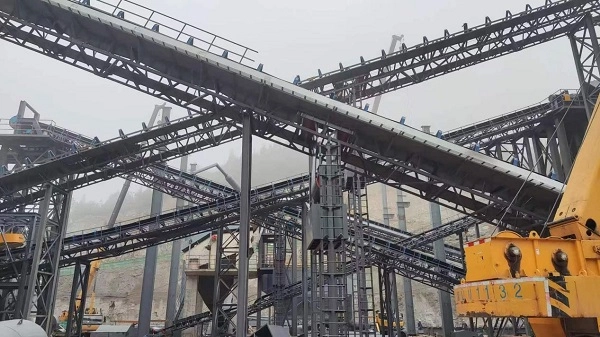

長距離重量物搬送
摩擦トレーニング調整アイドラーは、連続運転中にベルトのトラッキングを維持する必要がある、鉱石、石炭、セメント原料、その他の重量バルク材料を輸送する長距離コンベアに適しています。
軽荷重物搬送
コニカルトレーニングアイドラーは、必要なベルト負荷とトラッキング力が比較的中程度である穀物、包装製品、軽量骨材の搬送に使用できます。
リターンベルトの調整
V タイプのリターン調整アイドラーは下部の空のリターン セクションに使用されており、複雑な機械的補正構造を追加することなく、ベルトの横方向の動きを制限します。
屋外搬送
亜鉛メッキ構成は、大気中の湿気によって腐食が促進される可能性がある屋外の貯蔵場、港、湿気の多い屋外環境向けに選択できます。
腐食性環境
HDPE シェル構成は、金属腐食の低減がコンベヤコンポーネントの選択の重要な部分である海岸、化学物質、塩霧環境向けに検討できます。
地下採掘
該当する難燃性および帯電防止性のガイド ローラー構成は、関連する安全要件を条件として地下炭鉱コンベヤ システムで使用できます。
取り付けと交換
新しいコンベヤフレームアセンブリ
トレーニング整列アイドラブラケットは、設計された設置間隔に従ってコンベアフレームに固定する必要があります。ガイド ローラーの高さは、ガイド ローラーとベルトの端の間の隙間が約 5 ～ 10 mm になるように調整する必要がありますが、同時に完全なフレームが自由に揺れることができるようにする必要があります。
スイング機構の調整
取付後、ブラケット固定ボルトは設計上のスイング動作を妨げない程度にしっかりと締め付けてください。ベルトは、トラッキング性能を検証し、必要に応じてブラケットの位置を最終的に調整できるように、制御された条件下で操作する必要があります。
摩耗したローラーの交換
メンテナンスの前に、コンベアを停止し、電源から切り離す必要があります。完全な位置合わせアセンブリはブラケットの留め具を緩めた後に取り外すことができ、構造が許せば損傷したメイン ローラーまたはガイド ローラーを個別に交換できます。
長距離レイアウト
約500mを超える長距離コンベアラインでは、訓練整列アイドラ群を適切な間隔で配置することができます。実際の間隔は、コンベアの位置合わせ、ベルトの動作、および動作条件に従って決定する必要があります。

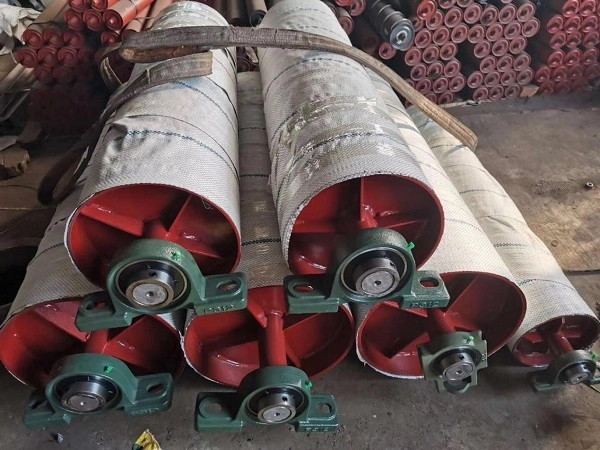

適合するコンベヤシステム製品
コンベヤベルトシリーズ
ユーフェン は、さまざまなコンベア構成に合わせて、ファブリックコンベアベルト、スチールコードコンベアベルト、サイドウォールコンベアベルト、パイプコンベアベルト、パターンコンベアベルト、ラフトップコンベアベルトを供給できます。
コンベヤローラーシリーズ
サポート製品には、トラフキャリングアイドラー、インパクトアイドラー、リターンアイドラー、自動調心ローラーアセンブリ、および対応するブラケットとサポートスタンドが含まれます。
ゴム製アクセサリー
耐摩耗性ゴムシート、コンベア幅木、加硫修理用接着剤、パッチキットは、コンベアの設置、メンテナンス、現場修理に利用できます。
HDPEパイプラインシリーズ
HDPE 給水パイプおよび HDPE 浚渫パイプは、鉱業および産業プロジェクトにおける補助水およびスラリー輸送用途に供給できます。
カスタム処理
ユーフェン は、顧客の作業図面やコンベヤの要件に応じて、ローラーの直径、ガイドローラーの高さ、スイング角度、シャフトの寸法、シール構造を調整できます。
規格と品質に関する文書
コンベヤ規格
ユーフェン トレーニングおよび位置合わせアイドラ ローラーは、コンベヤ装置とローラーの性能に関する CEMA、GB/T10595、および ISO15365 の要件を参照して製造されています。
安全要件
地下採掘を目的とした構成は、該当する炭鉱の安全要件に従って製造できます。適用される認証は、最終製品の構成と使用目的によって異なります。
品質文書
入手可能な文書には、ISO9001 品質管理認証、CE 輸出文書、SGS 原材料検査報告書、炭鉱安全試験文書、工場スイング疲労および耐用年数試験報告書が含まれます。
梱包と保管
小径整列アイドラグループ
76、89、および 108 mm の整列アイドラ アセンブリはスチール ワイヤで束ね、シャフトに保護キャップを取り付けて、輸送のために堅い木製のケースに梱包できます。
大型重量アライメントアイドラーフレーム
168、194、および 219 mm の重い整列アイドラー グループは木製パレットに配置し、輸送中のブラケットの傷や表面の損傷を軽減するためにプラスチック フィルムで保護できます。
HDPE 整列アイドラー
HDPE 構成はフォームまたはその他の緩衝材で分離することができ、積み降ろし時の表面の衝突や変形を軽減できます。
ストレージ要件
トレーニング用整列アイドラーは、推奨積み重ね高さが 1.2 m 以下のパレット上に水平に保管する必要があります。屋外保管の場合は、防水カバーを使用し、雨水や直射日光に長時間さらさないようにしてください。
正しいトレーニングと調整アイドラ ローラーの選択方法
コンベヤの位置
まず、調心アイドラが上部搬送セクションに必要か、下部リターンセクションに必要かを決定します。摩擦トレーニングアイドラーは通常、搬送セクションに使用され、V 型構造は通常、戻りセクションに使用されます。
ベルト幅とローラー径
コンベア ベルトの幅と既存のフレームの寸法を入力して、適切なローラー直径、ローラー長さ、シャフト構成、ガイド ローラーの寸法を決定します。
コンベヤの長さと負荷
コンベヤの長さ、ベルトの張力、および材料の負荷は、必要なトラッキング構造に影響します。長距離の重荷重システムでは、一般に、短い軽荷重コンベヤよりも応答性の高いトレーニング アイドラー構成が必要です。
作業環境
炭素鋼、亜鉛メッキ、HDPE、またはステンレス鋼の構造を選択する場合は、湿度、塩水噴霧、化学物質への曝露、温度、屋外条件を考慮する必要があります。
ベルトの偏り特性
ベルトの逸脱の頻度と重大度は、適切なトレーニング機構を選択する前に、コンベアのアライメント、積載条件、既存のアイドラーの配置と併せて評価する必要があります。
トレーニングとアイドラー調整の見積もりをリクエストする
必要な技術パラメータ
正確なお見積りには、適合するコンベヤベルト幅、ローラ外径、フリクション、コニカル、V型リターンなどの調心アイドラの種類、作業環境、総発注数量、対象搬入ポートをお知らせください。
ユーフェン の技術エンジニアは、コンベアの用途に応じて、適切なローラー構成、ガイドローラーの寸法、スイング構造、ベアリングおよびシーリングシステムを評価できます。
ユーフェン グローバル連絡先情報
電子メール
jayce@yuphengbelt.com
WhatsApp / WeChat / モバイル
+86 15318787602
工場住所
中国山東省青島、ETDZ、夏溝村
- View as
自動調心アイドラローラー
自動調心アイドラー ローラーは、YUFENG が独占的に製造した自動ベルト追跡コンポーネントであり、重量バルク材料輸送ラインにおけるベルトのふらつきや逸脱というコンベアの普遍的な問題点を解決するように設計されています。プロの頑丈なコンベア ローラー メーカーとして、当社は機械誘導ピボット構造と多段階ラビリンス シール技術を YUFENG 自動調心アイドラー ローラーに統合し、定期的な手動校正なしで即座に自動ベルトのセンタリングを実現します。完全なアイドラー アセンブリ

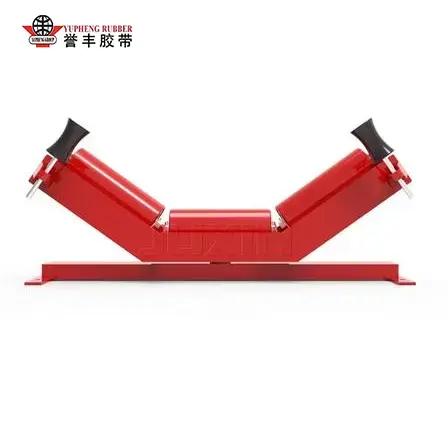

トラフイング自動調心アイドラー
YUFENG Troughing Self-Aligning Idler は、高負荷搬送システムで正確なベルトトラッキングを維持し、不均一な荷重、長距離運転、フレームのずれによって引き起こされる横方向のベルトの動きを自動的に修正します。旋回ガイド設計を備えた 3 ローラー トラフ構造により、布地とスチール コード ベルトが中央に保たれ、エッジの磨耗や材料の流出が軽減されます。密閉ベアリングと耐食性コンポーネントで構築されており、鉱山、港湾、セメント、その他の過酷な産業環境で信頼性の高いパフォーマンスを提供します。

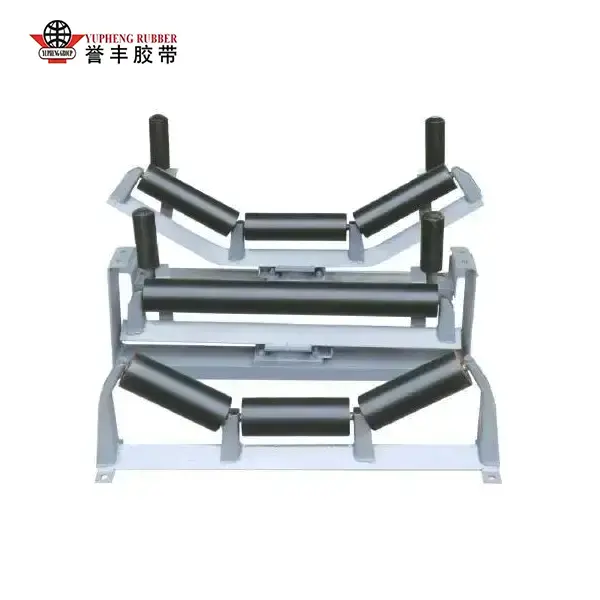

リターン自動調心アイドラー
YUFENG は、世界のバルクマテリアルハンドリング業界向けに信頼性の高いコンベヤシステムコンポーネントを提供することに特化した、リターン自動調心アイドラーの専門メーカーおよび工場です。ベルトコンベヤシステムのリターンストランド用に特別に設計されたこの精密に構築されたコンポーネントは、連続運転中のベルトの位置ずれを自動的に修正し、ベルトの不均一な摩耗、材料の流出、ベルトエッジの損傷、頻繁な手動調整の要求など、業界の一般的な問題点に効果的に対処します。
YUFENG は、中国の専門 アイドラローラーのトレーニングと調整 メーカーおよびサプライヤーです。当社には経験豊富な販売チーム、専門技術者、アフターサービスチームがいます。
