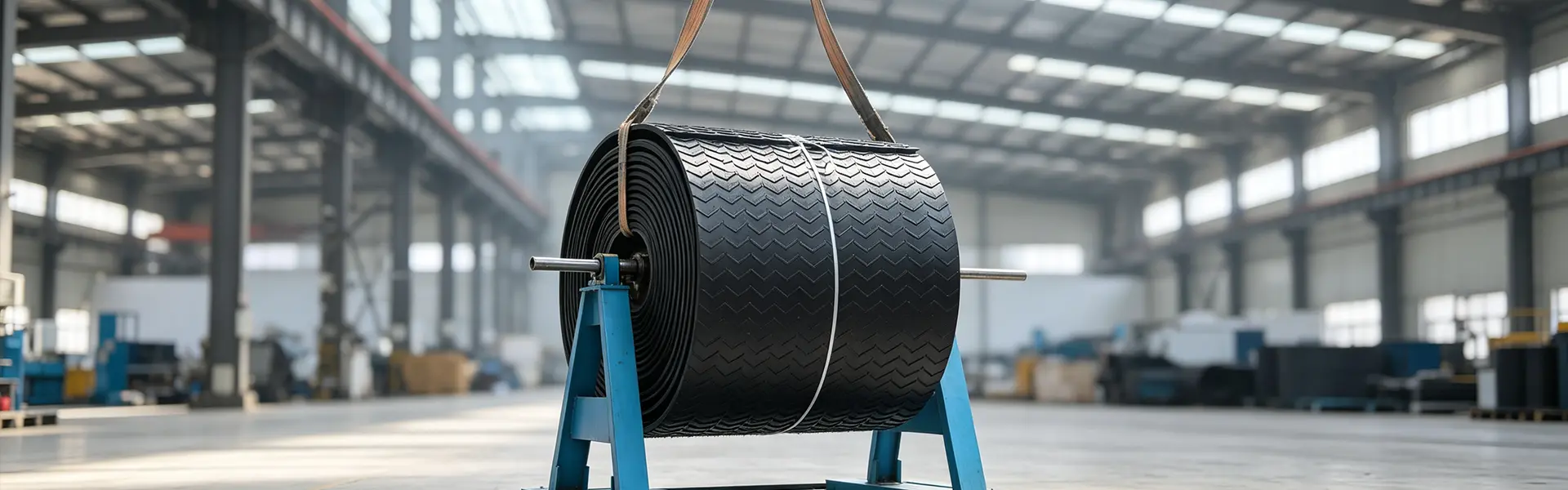

効率的なバルクマテリアルハンドリングのためのカスタマイズされたパターン付きコンベヤベルト

ユーフェン 模様付きコンベヤベルトシェブロンまたはヘリンボーンコンベヤベルトとしても知られる、傾斜した材料搬送時のグリップを向上させるために作業面に成形パターンを備えて設計されたゴム製コンベヤベルトです。これは、EP または NN ファブリックのカーカス、ゴムカバー、および一体化された隆起パターン層で構成されており、これらは高温加硫によって接着されています。

滑らかなコンベヤベルトと比較して、模様のある表面はベルトと搬送される材料の間の摩擦を増加させ、傾斜した搬送ラインでの材料の滑りやロールバックを軽減します。搬送角度、材料サイズ、ベルト幅、作業環境に応じて、さまざまなパターン構造、高さ、カーカス構成を選択できます。

ユーフェンは、バージンゴムと高強度 EP/NN 生地カーカスを使用してパターン付きベルトを製造しています。製品範囲は、採石場、鉱山、セメント、骨材、物流、その他のバルク材料搬送用途向けの一般的な耐摩耗性、難燃性、高温、耐油、低温モデルをカバーしています。

主な種類は何ですか?

模様付きコンベヤベルトは主に成形表面の構造により分類されます。異なるパターンにより、異なるレベルのグリップ、洗浄性能、搬送角度への適合性が提供されます。

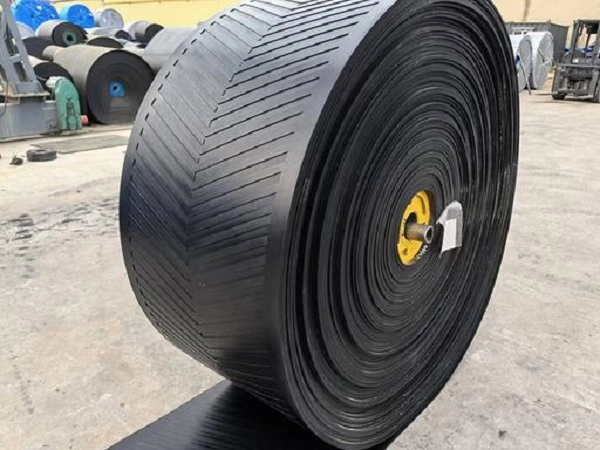

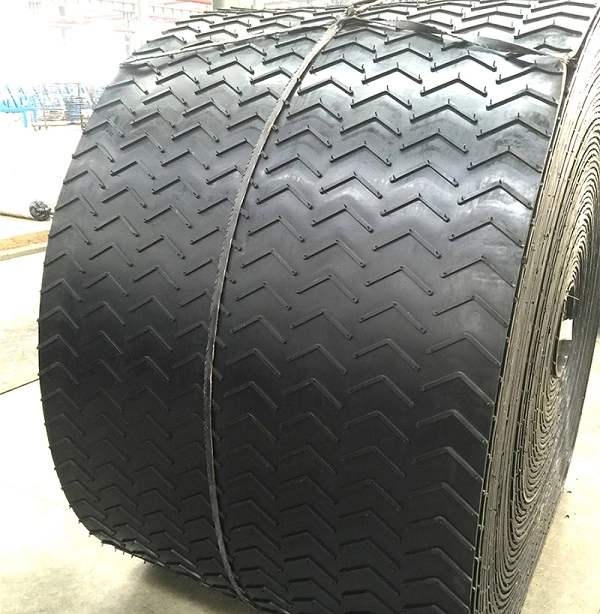

クローズドシェブロンベルト

閉じた山形パターンは、強力な材料グリップ性能を備えた連続的な隆起表面を提供します。塊鉱石、石材、骨材などのバルク材を急傾斜部で搬送するのに適しており、材質の特性やコンベアの設計に応じて最大約40°の搬送角度で搬送できます。

Open V Belt

開いた V 字型のパターンは、適度な滑り止め性能を提供すると同時に、材料の排出と洗浄のために隆起部分の間により多くのスペースを残します。約15°～30°の傾斜を持つ搬送ライン上の穀物、砂、小さな粒状物質に適しています。

ドットラフベルト

点状の表面は小さな隆起したゴムの点で構成されており、過度の材料保持を生じさせることなく穏やかな摩擦を提供します。これは主に、約 15 度以下の低角度搬送ラインでのカートン、袋、包装された商品、および穀物の取り扱いに使用されます。

ダイヤモンドクロスベルト

ダイヤモンドクロスパターンは、バランスのとれた表面摩擦と横方向の材料の安定性を提供します。比較的オープンな構造なので表面の洗浄も容易で、物流の仕分けや軽工業製品、完成品の搬送に適しています。

パターンの選択はコンベヤのパフォーマンスにどのような影響を与えますか?

主な選択要素は、搬送角度、材料の特性、パターンの高さ、必要な表面摩擦です。一般に、より高い、またはより連続したパターンはより強力なグリップを提供しますが、一方、開いた、または輪郭の低いパターンは洗浄を容易にし、材料の保持力を低くすることができます。

パターンの種類	コア特性	適用される労働条件
閉じたシェブロン	高いグリップ力と強力な素材保持力	塊鉱石、石材、骨材の急勾配搬送
オープンVパターン	適度な滑り止め性能と排出性の良さ	穀物、砂および粒状物質
点線のラフパターン	摩擦が軽く、掃除が比較的簡単	カートン、袋、包装品
ダイヤモンドクロスパターン	バランスの取れた摩擦と横方向の安定性	物流・軽工業製品

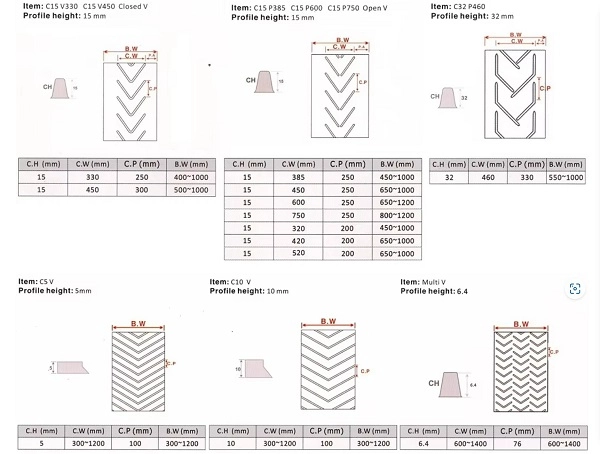

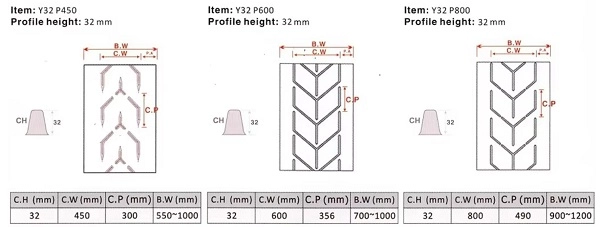

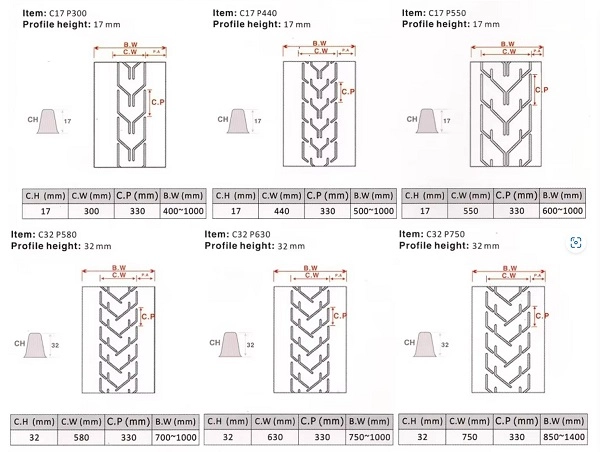

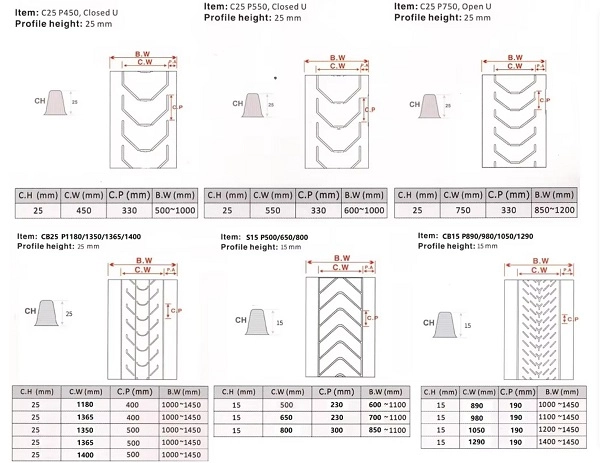

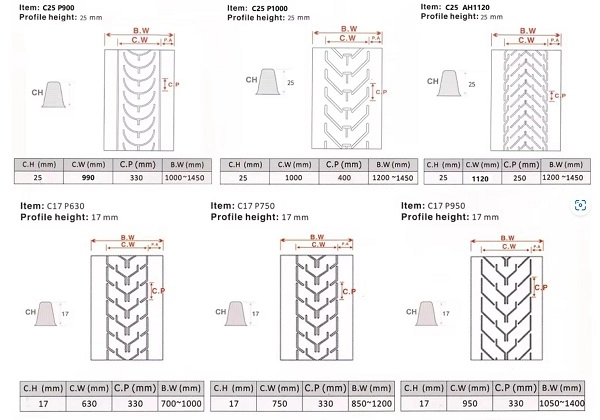

What Sizes and Specifications Does YUFENG Provide?

ユーフェンは、さまざまなコンベア構造に適合するように、さまざまなカーカス強度、幅、パターン高さを備えたパターン付きコンベアベルトを供給しています。標準オプションには、EP100 ～ EP1000 および NN100 ～ NN800 ファブリックカーカス、ベルト幅 300 mm ～ 2400 mm、パターン高さ 6 mm、16 mm、25 mm、32 mm が含まれます。

仕様	使用可能範囲
ファブリックカーカス	EP100～EP1000 / NN100～NN800
ベルト幅	300～2400mm
パターンの高さ	6 / 16 / 25 / 32mm
表面パターン	シェブロン / V / ドット / ダイヤモンド / カスタム
機能性ゴム	耐摩耗性・難燃性・高温性・耐油性・耐寒性

さまざまな用途に適したパターンベルトはどれですか?

一般的な耐摩耗性シェブロンパターンベルト

常温バラ物搬送の標準構成です。耐摩耗性のゴム製カバーは、石炭、砂、石灰石、骨材および同様の材料に適しており、通常の使用温度範囲は -20°C ～ +60°C です。

難燃性帯電防止柄ベルト

このタイプは、火災や静電気の安全性が懸念される地下搬送用途向けに、難燃性と導電性のゴム配合物を使用しています。炭鉱用途向けのモデルは、該当する MT/T668 要件に従って製造できます。

高温耐性パターンベルト

高温パターンベルトは、セメントクリンカーや鉄鋼スラグなどの高温の材料を搬送するために耐熱ゴムコンパウンドを使用します。 YUFENG の構成は、実際の搬送条件に応じて、材料温度が約 180°C 未満になるように指定できます。

耐油柄ベルト

耐油モデルはNBRをベースとしたカバーゴムを採用し、鉱物油や潤滑剤などの含油物質による膨れやひび割れを軽減します。これらは、化学プラント、石油関連のマテリアルハンドリング、および工業生産環境に適しています。

耐低温パターンベルト

低温配合により、寒い屋外環境でもゴムの柔軟性を維持します。これらは、露天掘りや冬季の大量物質輸送など、約 -40°C までの動作が必要な用途向けに仕様を指定できます。

ドットラフパターン物流ベルト

目立たない点状の表面により、カートン、穀物袋、包装された製品の摩擦が制御されます。表面模様の高さをあまり必要としない倉庫の仕分けや物流搬送に適しています。

どのようなカスタマイズオプションが利用可能ですか?

パターンの形状

ユーフェンは、コンベアの用途に応じて、閉じた山形、開いた V、点線、ダイヤモンド十字、その他の成形表面構成を提供できます。

パターンの高さ

搬送角度、材料のサイズ、必要なグリップに応じてパターンの高さを選択できます。標準オプションには 6 mm、16 mm、25 mm、32 mm が含まれており、特定の機器に合わせてカスタマイズされた寸法も利用できます。

ファブリックカーカス

EP ポリエステル生地は伸びが低く安定した寸法性能を発揮し、NN ナイロン生地は柔軟性と耐衝撃性に優れています。コンベヤの長さ、積載条件、プーリ径に応じて適切なカーカスを選択できます。

機能性ゴムコンパウンド

カバーゴムは、難燃性、耐油性、高温耐性、低温柔軟性、その他の使用要件に合わせて変更できます。

底面構成

底面には、コンベアフレーム、アイドラーの配置、設置要件に応じて、滑らかな布地で裏打ちされた構造またはゴムで裏打ちされた構造を提供できます。

ユーフェン柄ベルトはどのように製造されていますか？

ファブリックカーカスの準備

要求される引張グレードに応じて、高強力EPポリエステルナイロン帆布またはNNナイロン生地を選択します。生地層は均一な経糸と緯糸の密度になるように制御され、一貫したベルト張力を維持します。

ゴムコンパウンドの準備

作業環境に応じてバージン天然ゴムやNBRなどの機能性ゴム配合物を選択します。このコンパウンドは、必要な耐摩耗性、接着性、温度耐性、または耐薬品性を提供するように配合されています。

型紙成形と加硫

パターン化された作業面とベルト本体は、高温加硫によって一体化されます。この構造により、一部の低品質のパターンベルトで使用されている個別の接着が回避され、繰り返しの曲げによるパターン剥がれのリスクが軽減されます。

工場の品質検査

生地とゴム材料は、生産前に引張、伸び、接着性能をサンプリングされます。完成したベルトは、出荷前にカーカスの性能、カバーのゴムの特性、パターンの接着が検査されます。

ユーフェンはどのような原材料を使用していますか?

引張カーカス

ユーフェンは、安定した引張性能を提供するために、縦糸と横糸の密度を制御した高強力 EP ポリエステルナイロンキャンバスまたは NN ナイロン生地を使用しています。

パターンカバーラバー

バージン天然ゴム、NBR、機能性合成ゴムは、摩耗、油、温度、安全性の要件に応じて選択できます。

ボンディングスキムラバー

生地層とゴムコンパウンドの間に高接着性のスキムゴムを使用し、層間の接着を改善し、連続荷重下での層間剥離のリスクを軽減します。

原材料検査

生地とゴム材料の各バッチは、加硫プロセスに入る前に、引張強度、伸び、接着力について工場実験室でサンプリングされます。内部要件を満たさない材料は、生産用にリリースされません。

What Standards Does YUFENG Patterned Belt Follow?

ユーフェンのパターン付きコンベヤベルトは、ISO 14890、DIN 22102、GB/T 7984 など、該当する国際および国内のコンベヤベルト規格を参照して製造されています。地下炭採掘用の難燃性モデルは、該当する MT/T668 要件に従って製造できます。輸出注文は、必要に応じて CE および SGS 検査文書でサポートできます。

どのような高品質のドキュメントを提供できますか?

ISO9001品質管理認証取得

品質管理システムの文書は、適格な製品および該当する注文に対して提供できます。

CE 輸出文書

CE 関連の輸出文書は、該当する製品構成および仕向地市場の要件に応じて提供できます。

SGS テスト文書

お客様の要件と試験範囲に応じて、SGS検査または原材料の性能レポートを提供できます。

工場性能試験報告書

工場テストの文書には、引張強度、伸び、および供給されたベルト仕様に適用できるその他の性能指標が含まれています。

コアテクニカル指標とは何ですか?

パフォーマンスアイテム	標準要件	試験規格
ファブリックカーカスの破断伸び	≥300%	ISO6259
層間剥離強度	≧12N/mm	ISO2411
定格荷重時の永久伸び	≤2.5%	DIN 22102
カバーゴム摩耗量	≤0.8 cm3/1.61 km	ISO 4649
パターン接着性能	10,000回の曲げサイクルでも剥離なし	工場での曲げ試験
