ヘビーデューティーコンベヤシステム用工場直送アイドラーローラー

ユーフェンリターンアイドラローラーリターンローラーまたはバックコンベアアイドラーとしても知られる、ベルトコンベアの下部リターンセクションに取り付けられ、空のコンベアベルトがドライブまたはテールセクションに戻るときにそれをサポートします。その主な機能は、ベルトの形状を維持し、たるみを軽減し、スムーズな戻り動作をサポートし、安定したベルトのトラッキングを維持することです。

ユーフェンは、鉱山、セメント、港湾、化学プラント、発電所、その他のバルク材料搬送用途向けに、フラットパラレル、V 型センタリング、スパイラルセルフクリーニング、HDPE 防食、亜鉛メッキおよびゴム製ディスクリターンアイドラーを供給しています。ベルト幅、材料特性、作業環境に応じて、さまざまなシェル材質、表面処理、シール構造、軸受構成を選択できます。

標準外径には 76、89、108、114、133、168、194、219 mm があり、ローラーの長さと壁の厚さはコンベアフレームの図面に従って選択できます。ローラーは、一般的な DTII、TD75、CEMA コンベア構造と互換性があるように設計されています。

搬送条件に応じたタイプ

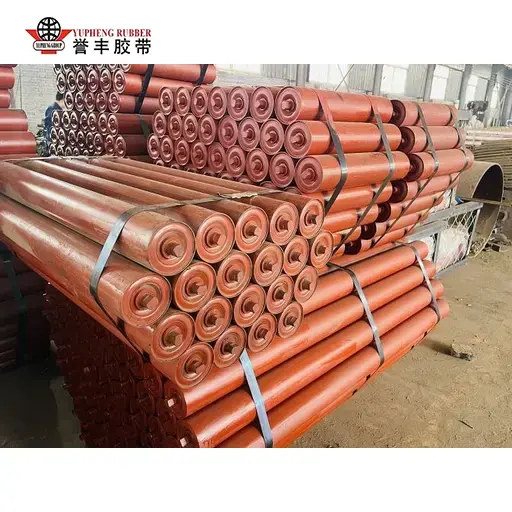

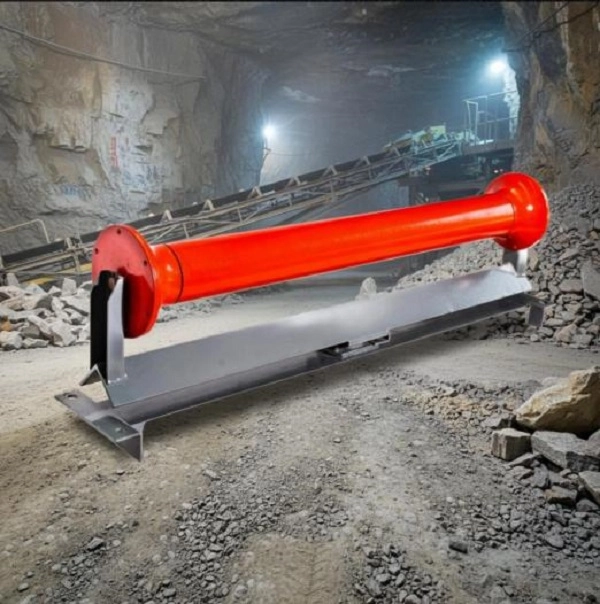

フラット平行リターンアイドラローラー

フラットパラレルリターンアイドラーは、単一の真っ直ぐな円筒形ローラーを使用して、負荷のないベルトをサポートします。そのシンプルな構造は、基本的なリターンベルトサポートが必要な、乾燥した比較的非粘着性の材料を搬送する従来の搬送ラインに適しています。

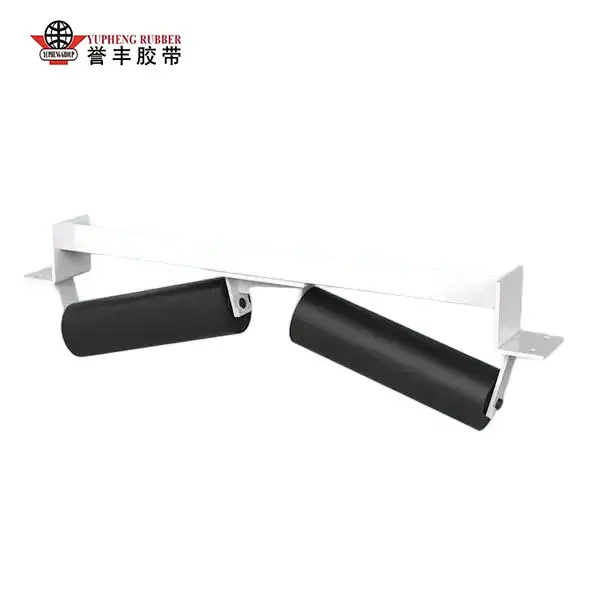

V型センタリングリターンアイドラローラー

V タイプのリターンアイドラーは、V 構成に配置された 2 つのローラーを使用して、追加のベルトのセンタリングガイドを提供します。連続往復運転時にベルトの寄りが発生する長距離搬送ラインに最適です。

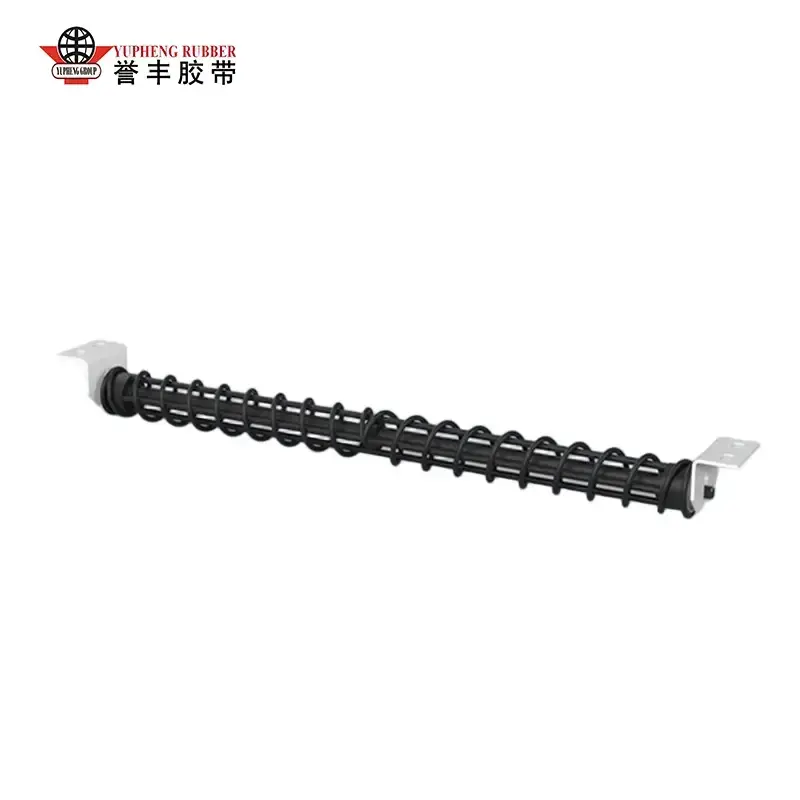

スパイラルセルフクリーニングリターンアイドラーローラー

スパイラルリターンアイドラーは、らせん状の表面プロファイルを使用して、粘土、濡れた砂、その他の粘着性物質をコンベアベルトの背面から除去します。湿式鉱山、粘土採石場、キャリーバック粘着力の高い材料を扱う搬送システムに適しています。

HDPE プラスチックリターンアイドラーローラー

HDPE リターンアイドラーは、錆、湿気、および選択された化学媒体に対する耐性を備えた非金属シェルを使用しています。作動音が低く、耐食性のある構造なので、沿岸港、化学工場、湿気の多い産業環境に適しています。

ローラータイプ	コア特性	適用される労働条件
フラットパラレルリターンアイドラー	シンプルな構造でベーシックなベルトサポート	ドライバルク原料と従来の返送セクション
V型リターンアイドラー	ベルトのセンタリング能力の向上	ベルトずれが起こりやすい長距離搬送ライン
スパイラルセルフクリーニングリターンアイドラー	ベルト表面の粘着物を除去します。	湿った鉱山、粘土、粘着性物質の搬送
HDPE プラスチックリターンアイドラー	錆びない、耐食性、低騒音	海岸、湿気の多い化学環境

さまざまなコンベヤ用途向けの構成

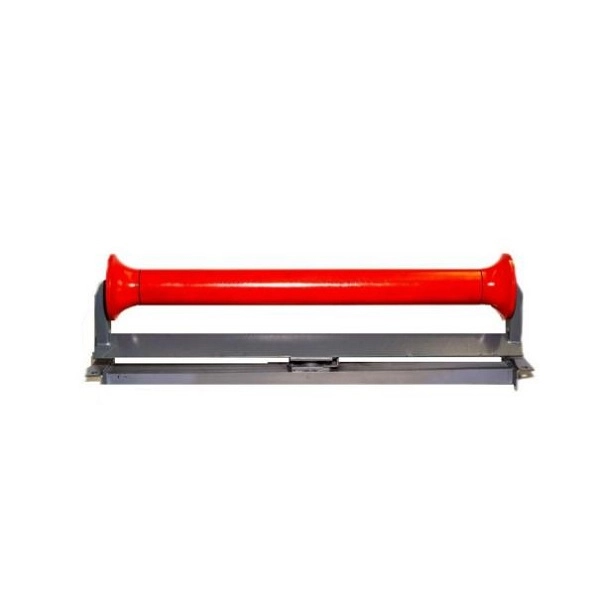

平型平行リターンローラー

フラットパラレル構成は、下部の空のベルトセクションの標準的なリターンサポートソリューションです。リターンベルトに通常の位置合わせ要件がある石炭、石灰石、砂、その他の比較的乾燥したバルク材料に適しています。

V型センタリングリターンローラー

V 型構成により、ベルトが戻りセクションに沿って移動するときに追加の横方向のガイドが提供されます。コンベヤの設計が許せば、長いコンベヤシステムでのベルトの左右の動きを制限し、追加の補正コンポーネントへの依存を減らすのに役立ちます。

スパイラルセルフクリーニングリターンローラー

スパイラル構造は、粘着性物質の残留物を搬送するベルトを返送するために設計されています。らせん状のプロファイルは、蓄積した粘土、泥、湿った砂をベルト表面から除去し、ローラー周囲の物質の蓄積を軽減します。

溶融亜鉛メッキリターンローラー

溶融亜鉛メッキにより、スチールローラー表面の腐食保護が強化されます。この構成は、従来の未処理鋼がより早く腐食する可能性がある屋外のストックヤード、屋外搬送ライン、その他の湿気の多い環境に適しています。

HDPE防食リターンローラー

HDPE シェルは従来のスチール表面の錆を除去し、湿気、塩水噴霧、および選択された化学媒体に対する耐性を提供します。海辺のターミナル、化学工場、その他の腐食環境に適しています。

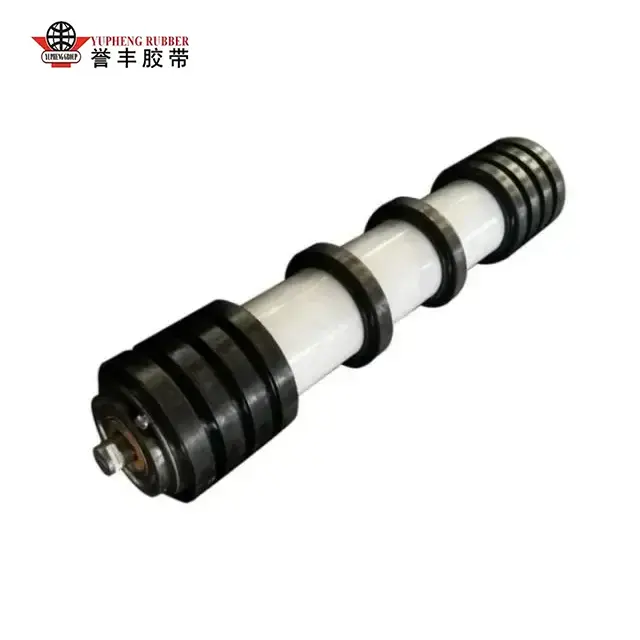

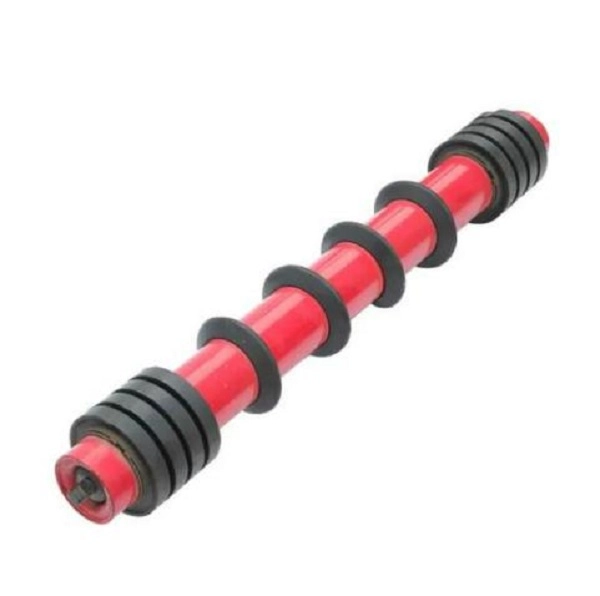

ゴムディスクリターンローラー

ローラーシャフトに沿ってゴムディスクが配置されており、リターンベルトと柔軟に接触します。この構造により、ベルトの振動の一部を吸収し、リターンベルトと剛性スチールローラー表面との間の直接的な摩耗を軽減できます。

仕様

ローラー径

ユーフェンの標準外径は 76、89、108、114、133、168、194、219 mm です。直径の選択では、ベルト速度、ベルト幅、戻り荷重、コンベヤの長さ、コンベヤフレームの設計要件を考慮する必要があります。

ベルト幅合わせ

リターンアイドラーの範囲は、約 500 ～ 2400 mm のコンベヤベルト幅向けに設計されています。ローラーの長さとシャフトの寸法は、実際のフレームとブラケットの寸法に応じてカスタマイズできます。

コンベヤフレームの互換性

ユーフェンリターンアイドラーローラー製品は、DTII、TD75、CEMA タイプのコンベヤ構造用に構成できます。既存のコンベヤシステムのローラーを交換する場合、購入者は既存のローラーの寸法またはフレーム図面を提供する必要があります。

ベルトの互換性

ローラーは、ベルト幅、リターン構造、コンベアのレイアウトに応じて、ファブリックコンベアベルト、スチールコードコンベアベルト、サイドウォールコンベアベルト、パイプコンベアベルトシステムと組み合わせることができます。

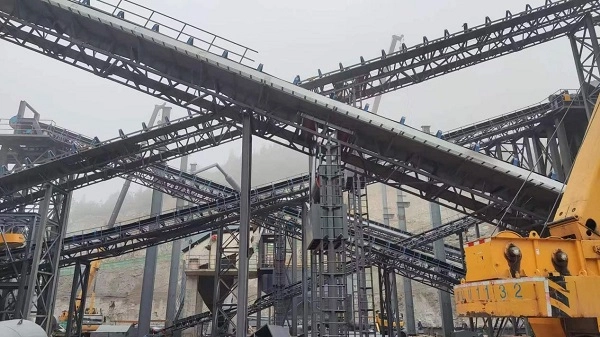

材質とシーリングのオプション

ローラーシェルの材質

利用可能なシェル材料には、Q235 炭素鋼、HDPE、および 304 ステンレス鋼が含まれます。炭素鋼は一般的な頑丈な搬送に適しており、HDPE は腐食に敏感な環境に適しており、304 ステンレス鋼はより高い耐食性が必要な用途に適しています。

表面処理

表面処理オプションには、静電スプレー塗装、溶融亜鉛メッキ、ゴムディスクラッピングなどがあります。選択した処理は、屋外の湿度、腐食性媒体、衝撃、ベルト接触の要件に適合させることができます。

シール構造

二重および三重複合ナイロンラビリンスシーリングシステムを使用すると、ベアリングキャビティへの塵や水の侵入を制限できます。ゴム接触シールは、ベアリングアセンブリの周囲に追加のバリアを提供できます。

軸受構成

動作要件、連続運転条件、お客様の仕様に応じて、国産の高精度ベアリングまたは輸入SKF/FAG C3クリアランスベアリングを選択できます。

特別な労働条件

地下石炭採掘用の難燃性・帯電防止リターンローラーや、寒冷地露天掘り用の耐低温ローラーなど、用途に応じた特殊な構成も検討可能です。

サポートブラケット

ユーフェンは、選択したローラーをコンベヤーのフレームおよび設置構造に適合させることができるように、さまざまなサイズのリターンローラーサポートブラケットを提供できます。

構造と原材料

ローラーシェル

標準のスチールリターンローラーは Q235 高周波 ERW スチールパイプを使用しますが、HDPE バージョンはバージン HDPE 材料を使用します。シェルの壁の厚さは、ローラーの長さ、荷重、必要な構造強度に応じて調整できます。

ローラーシャフト

標準構成のシャフトには 45# 冷間引抜丸鋼が使用されており、連続運転時の曲げや変形に対する耐性を備えています。

ベアリング

回転部にはC3すきま深溝玉軸受を使用しています。ベアリングの選択は、コンベアの連続運転時の回転抵抗、温度上昇、寿命に影響します。

シール部品

シール構造には、高靭性ナイロン製ラビリンスリングと耐候性ニトリルゴム製シールリングが含まれており、ベアリングキャビティへの塵や水の侵入を軽減します。

原材料検査

鋼管、シャフト、ベアリングは、組み立てプロセスに入る前にサンプリングされ、検査されます。工場検査要件を満たさない材料は、生産前に拒否されます。

パフォーマンス指標

パフォーマンスアイテム	標準要件	試験規格
回転抵抗係数	≤0.008	ISO15365
防塵・防水グレード	IP65	IPテスト規格
定格負荷寿命	労働時間 30,000 時間以上	工場での加速老化試験
ローラーシェルの同心度	≤0.5mm	ダイヤルインジケーターテスト
ベアリングのアンチエイジングタイム	≥500 時間の高温老化試験	社内ラボテスト
アキシアル静耐荷重	定格荷重の1.5倍、変形なし	静圧試験

実際のローラーの性能は、直径、シェルの壁の厚さ、ベアリングの種類、シール構造、コンベヤーの速度、ベルトの張力、環境条件、メンテナンス方法によって異なります。

規格と品質に関する文書

コンベヤ業界の規格

ユーフェンリターンアイドラーローラー製品は、コンベヤ装置とローラーの性能に関する CEMA、GB/T10595、および ISO15365 の要件を参照して製造されています。

安全要件

地下採掘用途向けのリターンローラーは、適用される炭鉱の安全要件に従って構成できます。正確な安全性に関する文書は、選択した製品と意図した用途によって異なります。

ドキュメントのエクスポート

入手可能な文書には、製品と仕向け市場に応じて、ISO9001 品質管理認証、CE 輸出文書、SGS 原材料検査報告書、炭鉱安全試験文書、工場の回転抵抗と耐用年数試験報告書が含まれます。

取り付けと交換

新しいコンベヤフレームアセンブリ

リターンローラー支持ブラケットは、設計された間隔に従ってコンベアフレームに固定されます。ローラーシャフトの両端をブラケットの取付穴に合わせて指定のピンまたはボルトで固定します。コンベアを作動させる前に、ローラーは異常な抵抗なく自由に回転する必要があります。

摩耗したリターンローラーの交換

交換する前にコンベアを停止し、電源を遮断する必要があります。シャフトロックコンポーネントを取り外した後、損傷したリターンローラーを取り外して新しいユニットと交換できます。コンベアを再起動する前に、新しいローラーが柔軟に回転するかどうかを確認する必要があります。

V型リターンローラー配置

V タイプのリターンローラーは、ベルトのトラッキングに追加のサポートが必要な長距離搬送ラインに適切な間隔で配置できます。実際の間隔は、コンベヤの構造、ベルトの挙動、運転条件に応じて決定してください。

スパイラルローラーの取り付け

スパイラル自動洗浄リターンローラーは、ベルトのキャリーバックがリターン側に蓄積する可能性がある、濡れた材料や粘着性のある材料を搬送するコンベアで使用する必要があります。取り付けの際は、スパイラル面がベルトの走行方向とコンベアの構造に一致するようにしてください。

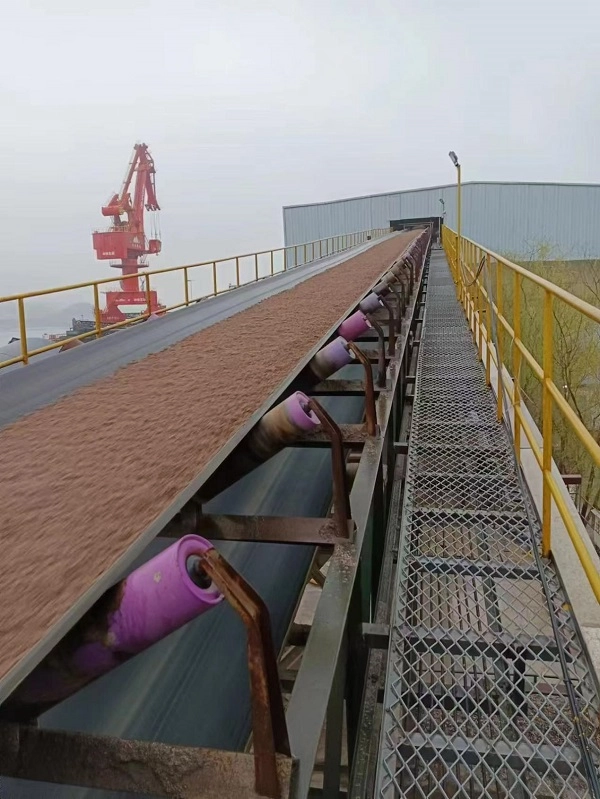

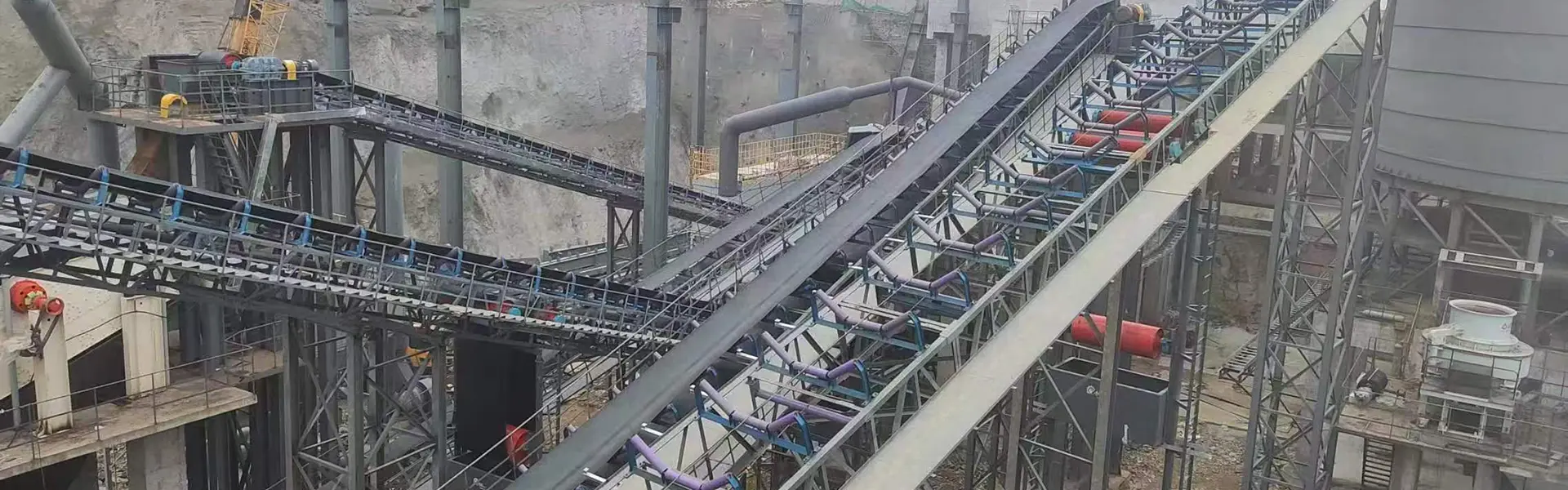

適用条件

ドライバルク原料の輸送

平坦な平行リターンローラーは、石炭、石灰石、砂、骨材などの比較的乾燥した材料を搬送する従来のコンベヤに適しています。

長距離コンベヤライン

V タイプのセンタリングリターンローラーは、長いコンベアラインでリターンストローク中のベルトトラッキングの改善が必要な場合に選択できます。

濡れてベタつく素材

スパイラル自己洗浄リターンローラーは、湿式鉱山、粘土採石場、およびコンベアベルトの裏面に粘着性の物質が付着するその他の用途に適しています。

海岸環境と化学環境

動作条件に応じて、塩水噴霧、湿気、または選択された腐食媒体にさらされる領域には、HDPE または亜鉛メッキのリターンローラーを選択できます。

敏感な布地用コンベヤベルト

振動や接触摩耗を軽減するためにローラーとリターンベルトの間にさらなる柔軟性が必要な場合は、ゴム製ディスクリターンローラーを検討できます。

適合するコンベヤシステム製品

コンベヤベルトシリーズ

ユーフェンは、完全なバルク材料搬送システム用に、ファブリックコンベヤベルト、スチールコードコンベヤベルト、側壁コンベヤベルト、パイプコンベヤベルト、パターンコンベヤベルト、ラフトップコンベヤベルトを供給できます。

その他のコンベヤローラー

サポート製品には、トラフキャリングアイドラー、インパクトアイドラー、自動調心アイドラー、およびそれらに対応するブラケットおよびサポートスタンドが含まれます。

ゴム製アクセサリー

コンベヤの設置、メンテナンス、現場修理用に、耐摩耗性ゴムシート、コンベヤ幅木ゴム、加硫修理用接着剤、パッチキットを供給できます。

HDPEパイプラインシリーズ

HDPE 給水パイプおよび HDPE 浚渫パイプは、鉱業および産業プロジェクトにおける補助水およびスラリー輸送用途に供給できます。

カスタム処理

ローラーの直径、壁の厚さ、シャフトの寸法、シール構造、その他のパラメーターは、お客様の作業図面やコンベアの要件に応じて調整できます。

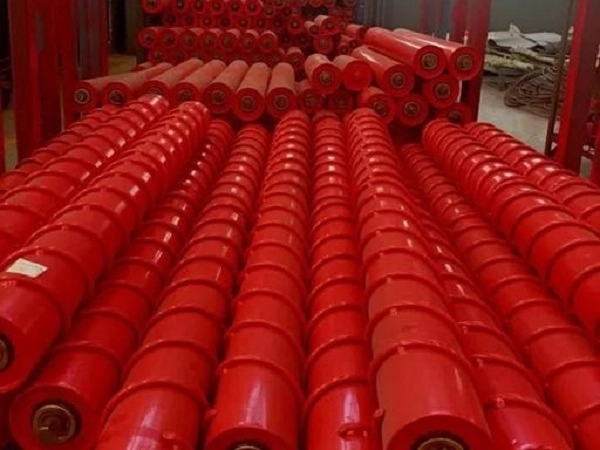

梱包と保管

小径リターンローラー

76、89、108 mm のリターンローラーはスチールワイヤーで束ね、シャフトの両端に保護キャップを取り付け、国際輸送用に堅い木製のケースに梱包できます。

大型重量リターンローラー

168、194、および 219 mm のローラーを木製パレット上に配置し、保護プラスチックフィルムで包み、コンテナ輸送用に固定して、表面の傷や腐食を軽減します。

HDPEプラスチックリターンローラー

HDPE ローラーはフォームまたはその他の緩衝材で分離することができ、積み込み、積み降ろし、輸送中の表面の衝突や損傷を軽減します。

ストレージ要件

リターンローラーは、推奨積み重ね高さが 1.2 m 以下のパレット上に水平に保管する必要があります。屋外に保管する場合は、防水シートを使用し、雨水に長時間さらされることを避けてください。

正しいリターンアイドラローラーの選択方法

コンベヤベルト幅

コンベヤベルト幅と既設フレーム寸法をご連絡いただき、適切なローラ長さ、軸形状、ブラケットサイズをご確認ください。

リターンローラータイプ

フラット、V タイプ、スパイラル、HDPE、ゴムディスクのリターンローラーは、ベルトトラッキング要件、材料の接着、湿度、腐食条件に応じて選択する必要があります。

作業環境

湿度、塩水噴霧、化学物質への曝露、温度条件など、鉱山、港湾、化学薬品、またはその他の作業環境に関する情報を提供します。これは、適切なシェルの材質と表面処理を決定するのに役立ちます。

材料の接着力

湿った粘土、泥、または粘着性の物質がベルトの戻り側に残る傾向がある場合、物質の蓄積を減らすためにスパイラルの自動洗浄リターンローラーを検討できます。

ベルトトラッキング要件

ベルトのずれが発生しやすい長距離コンベアラインでは、リターン側の位置合わせ装置の一部として V 型センタリングリターンローラーを評価できます。

返品アイドラローラーの見積もりをリクエストする

必要な技術パラメータ

正確なお見積りをご希望の場合は、適合するコンベヤベルト幅、ローラー外径、フラット、V型、スパイラル、HDPEなどのリターンアイドラーの種類、作業環境、材質特性、総発注数量、対象搬入ポートをお知らせください。

ユーフェンの技術エンジニアは、実際のコンベヤシステムに応じて、適切なローラー直径、シェル材質、ベアリング構成、シール構造、支持ブラケットを評価できます。
