鉱山およびバルクマテリアルハンドリングシステム向けのコンベヤアイドラーフレームの大手メーカー

コンベヤアイドラーフレームは、ベルトコンベヤシステムにコンベヤローラーを設置して位置決めするために使用される支持構造です。トラフアイドラー、リターンアイドラー、インパクトアイドラー、自動調心アイドラーをコンベア構造に接続し、ローラーが正しい位置合わせを維持し、走行ベルトに安定したサポートを提供することを保証します。

連続搬送動作中、アイドラーフレームはバルク材料の重量、ベルトの張力、積載点で発生する衝撃力を支えます。フレームの設計が不適切であると、ローラーの位置ずれ、ベルトのトラッキングの問題、不均一な摩耗、予期せぬダウンタイムが発生する可能性があります。したがって、コンベアシステムの安定性を向上させるには、信頼できる支持構造を選択することが不可欠です。

YUFENG は、TD75、DT II(A)、CEMA、および ISO 関連要件に従ってアイドラーフレームの完全なシリーズを製造しています。高品質の Q235/Q355 鋼、精密溶接プロセス、およびオプションの防食処理を使用した YUFENG フレームは、鉱山、採石場、セメント、発電所、港湾およびバルクマテリアルハンドリングプロジェクトに広く適用されています。

さまざまなコンベヤセクションに対応するさまざまなフレームタイプ

コンベアセクションが異なれば、必要な支持構造も異なります。 YUFENG は、設置位置、荷重条件、環境要件に応じて複数のフレーム設計を提供します。

トラフアイドラーフレーム

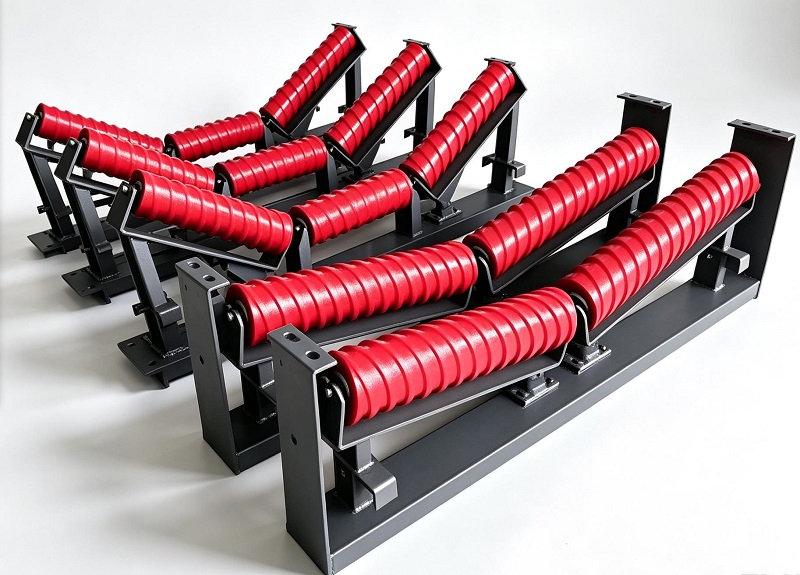

トラフアイドラフレームは主にベルトコンベアの搬送側に設置されます。 3本ローラー構造によりトラフ形状を形成し、バラ物に対応し搬送能力が向上します。標準のトラフ角度には、20°、30°、35°、45°があります。

このタイプは、継続的な材料サポートが必要な炭鉱、骨材工場、セメント工場、バルク材料輸送システムで一般的に使用されます。

リターンアイドラーフレーム

リターンアイドラーフレームは、材料排出後の空のベルトをサポートするために、コンベアシステムのリターン側に取り付けられます。シンプルな構造で十分な剛性を持ちながら、ローラー交換や日常点検が容易に行えます。

戻りセクションは搬送セクションに比べて負荷が少ないため、通常はコンベヤ構造全体の重量を軽減するために軽量設計が選択されます。

Self-Aligning Idler Frame

自動調心アイドラフレームは、動作中のベルトのずれを修正するように設計されています。ベルトの動きが中心線から離れると、回転サポート機構がガイド力を生成して、通常のベルトのトラッキングを復元します。

長距離のコンベア、中継点、ベルトのふらつきが頻繁に発生する用途に適しています。

インパクトアイドラーフレーム

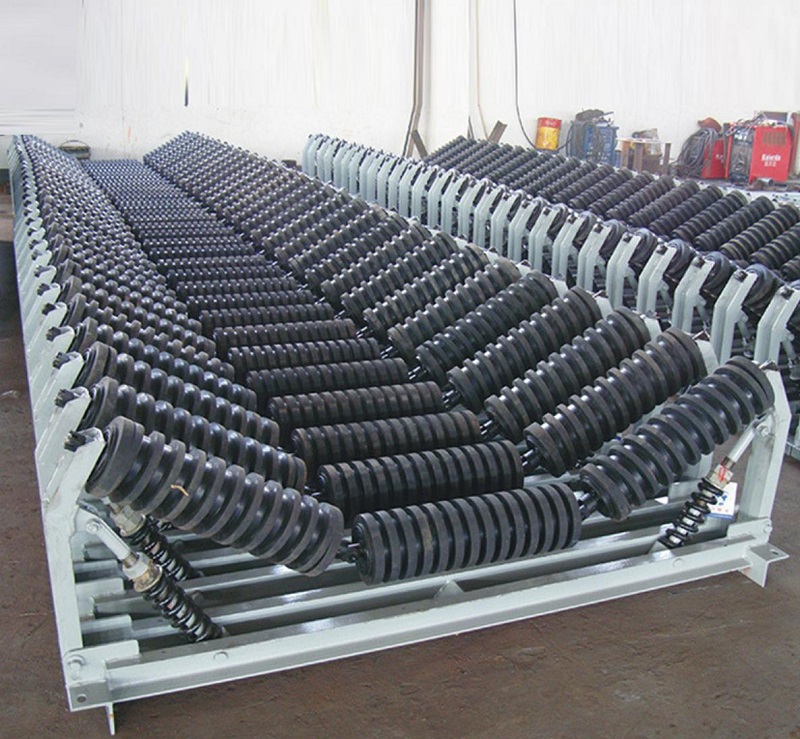

インパクトアイドラーフレームは、材料の強い衝撃を受ける部分に強化鋼構造を採用しています。通常、大型の鉱石、石炭、骨材がベルトコンベア上に落下する供給ポイントに設置されます。

強化された構造はインパクトローラーと連携して荷重衝撃を吸収し、過酷な条件下での変形リスクを軽減します。

吊り下げ式H型フレーム

吊り下げ式H型アイドラーフレームは、従来の基礎取付が不要な吊り下げ設置方式を採用しています。モジュラー設計により、限られたスペースでも簡単に調整して設置できます。

これは、地下採掘トンネル、移動式コンベア、および設置の柔軟性が重要なプロジェクトで一般的に使用されます。

亜鉛メッキアイドラーフレーム

屋外または腐食性の作業環境向けに、YUFENG は溶融亜鉛メッキのアイドラーフレームを提供しています。亜鉛メッキ表面により防錆性が向上し、沿岸港湾、化学プラント、屋外ストックヤードでの耐用年数の延長に役立ちます。

コンベヤの使用条件から選ぶ

正しいコンベヤアイドラーフレームの選択は、ベルト幅、材料の重量、衝撃レベル、コンベヤの長さ、設置環境などのいくつかの要因によって決まります。

標準的なバルク材料輸送の場合、トラフアイドラーフレームは安定した運搬サポートを提供します。大きな塊状物質を扱う重採掘用途では、突然の衝撃力に対処するために、積み込みゾーンに強化衝撃フレームを使用することをお勧めします。

長距離搬送システムでは、通常、ベルトのずれを減らすために、適切な間隔で自動調整されるフレームが必要です。沿岸環境や化学腐食性の環境では、亜鉛メッキ処理により耐食性が向上し、メンテナンスの必要性が軽減されます。

技術的な構造とカスタムオプション

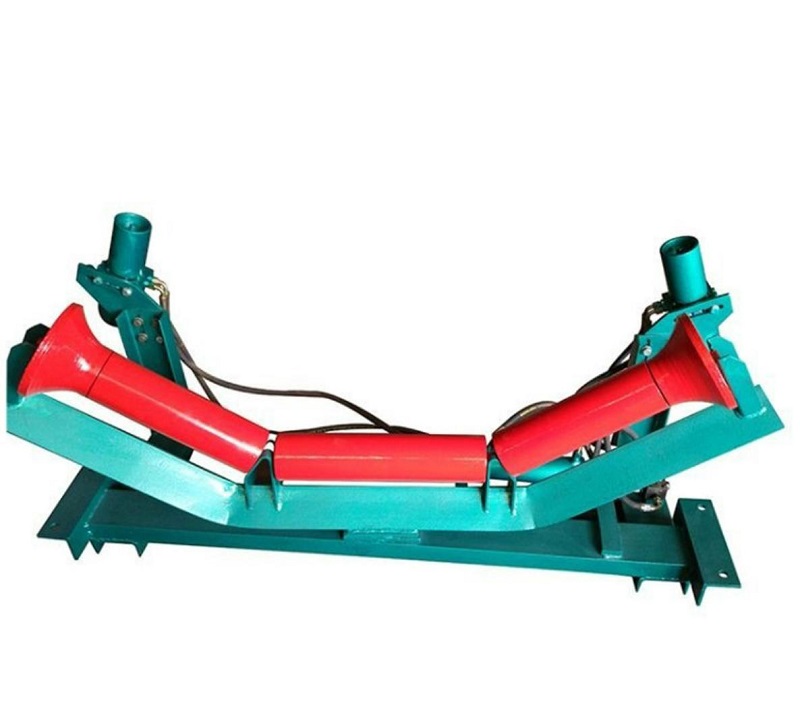

YUFENG コンベヤアイドラーフレームは、お客様の図面、コンベヤ仕様、プロジェクト条件に応じてカスタマイズできます。さまざまなコンベア設計に適合するように、さまざまな構造構成が利用可能です。

フレーム材質は、標準用途向けの Q235 炭素鋼、または頑丈な搬送システム向けの Q355 高張力鋼から選択できます。表面処理には環境要件に応じた静電塗装と溶融亜鉛メッキが含まれます。

トラフ角度、取り付け寸法、フレーム高さ、穴位置、取り付け方法をカスタマイズできます。アイドラーシャフト、スプリングクリップ、高力ボルトなどの追加アクセサリも一緒に供給できます。

YUFENG アイドラーフレームの性能上の利点

YUFENG コンベヤアイドラーフレームは、構造の信頼性、寸法精度、長期的な動作安定性に重点を置いています。各フレームは、コンベアのメンテナンス要件を軽減し、さまざまな作業条件下での継続的な材料輸送をサポートするように設計されています。

強固な構造と確実な溶接

YUFENG は認定された Q235 および Q355 鋼材を使用してアイドラーフレームを製造しています。低品質の薄肉材料と比較して、高張力鋼は重荷重や衝撃条件下での変形に対する優れた耐性を備えています。

専門的な溶接プロセスにより、均一な溶接継ぎ目と安定した構造強度が保証されます。出荷前に溶接検査を実施し、溶接不完全、割れ、構造変形によるリスクを軽減します。

正確なローラー取り付け位置

アイドラフレームの取り付け精度はコンベヤベルトの動作に直接影響します。 YUFENG は、TD75、DT II(A)、および CEMA 関連仕様に従って、取り付け寸法と穴の位置を管理します。

正確な位置決めにより、ローラーが適切な位置合わせを維持し、ローラーの不均一な摩耗、ベルトのずれ、および追加の動作抵抗を軽減します。

柔軟な表面保護

環境が異なれば、必要な防食方法も異なります。標準フレームには密着性の高いスプレー塗装を使用できますが、屋外、海岸、化学腐食条件下では溶融亜鉛メッキ処理も可能です。

表面処理により防錆性が向上し、長期間の使用でも安定した性能を維持します。

メンテナンスが容易な設計

YUFENG フレームの標準化された構造により、ローラーの取り付けと交換が便利です。オペレータはコンベア構造に複雑な変更を加えることなく、日常的なメンテナンスを完了できます。

吊り下げられた H 型フレームなどのモジュラー設計により、地下や限られたスペースでの用途にさらなる柔軟性が提供されます。

互換性のあるコンベヤシステムコンポーネント

YUFENG コンベヤアイドラーフレームは、トラフローラー、リターンローラー、インパクトローラー、ベルトクリーナー、インパクトベッド、コンベヤベルトなどのさまざまなコンベヤコンポーネントと組み合わせることができます。

この互換性により、顧客は 1 つのサプライヤーから完全なコンベヤシステムコンポーネントを購入し、プロジェクト管理を簡素化できます。

Conveyor Idler Frame Supporting Products

設置および試運転ガイド

コンベヤの安定した性能を発揮するには、フレームを正しく取り付けることが重要です。 YUFENG は、装置を操作する前に、設置位置、位置合わせ、および固定状態を確認することをお勧めします。

ステップ01

固定フレームの取り付け

トラフおよびリターンアイドラーフレームの場合は、フレームをコンベアビームに取り付け、すべての高力ボルトを締めます。同じコンベアセクションに取り付けられたフレームは平行を保ち、コンベアの中心線と整列する必要があります。

フレームを固定した後、アイドラーを取り付け、ローラーが異常な抵抗なくスムーズに回転するか確認してください。

ステップ02

自動調心フレームの取り付け

自動調心フレームは、コンベヤの設計要件に従って適切な間隔で設置する必要があります。回転機構は柔軟性を維持する必要があり、取り付け中にロックされてはなりません。

試運転後、ベルトのトラッキング性能を観察し、自己補正機能が適切に動作することを確認してください。

ステップ03

インパクトフレームの取り付け

インパクトアイドラーフレームは、落下物が強い衝撃力を発生する材料供給ポイントに設置する必要があります。実際の荷重条件に応じて、固定方法の強化が必要になる場合があります。

作業前にフレームが真っ直ぐで変形がないか点検してください。

ステップ04

定期検査

定期的な検査には、溶接継ぎ目、ボルト、表面コーティングの状態、および変形の可能性を確認することが含まれます。緩んだボルトはすぐに締める必要があり、損傷したフレームは適時に修理または交換する必要があります。

コンベヤシステムに適合する製品

YUFENG は、バルク材料搬送プロジェクト向けの統合サポート製品を提供し、お客様が完全なコンベヤソリューションを構築できるよう支援します。

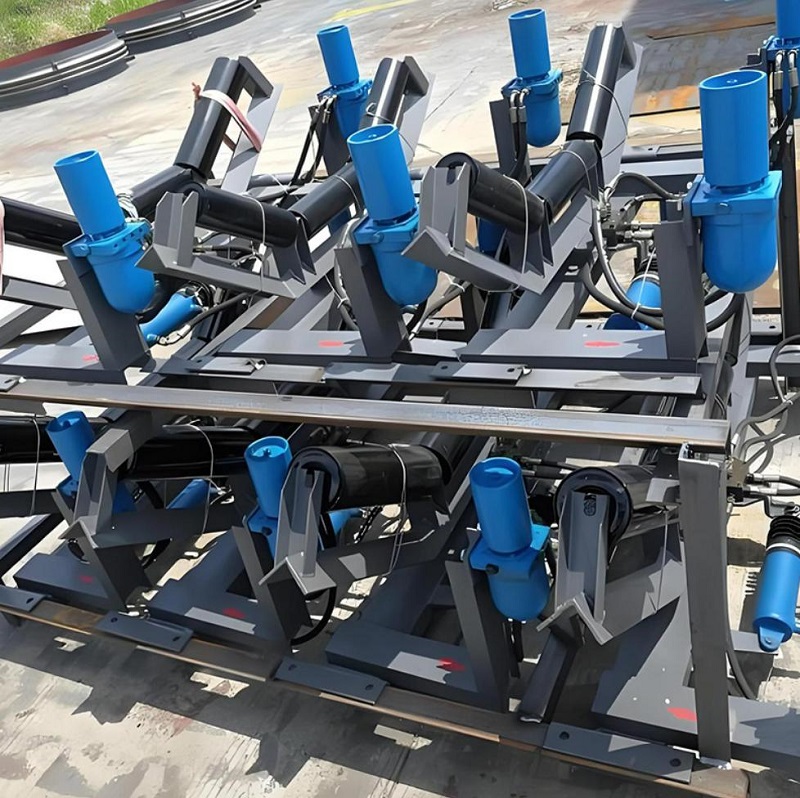

コンベアローラー製品

サポート製品には、トラフアイドラー、リターンアイドラー、インパクトアイドラー、スパイラルセルフクリーニングアイドラー、ゴムディスクリターンアイドラー、自動調心アイドラーが含まれます。

コンベヤアクセサリ

YUFENGは、コンベヤの性能を向上させるためのコンベヤ衝撃ベッド、ベルトクリーナー、スカートゴム、耐摩耗性ゴムシートおよびその他の付属品を供給しています。

完全なコンベアベルトソリューション

利用可能なコンベヤベルトには、EP ファブリックコンベヤベルト、スチールコードコンベヤベルト、鉱山 PVC/PVG ソリッド織物ベルト、山形クリートベルトなどがあります。

材料の選択と品質検査

材料の品質は、コンベヤ支持構造の耐用年数と安全性に直接影響します。 YUFENG は信頼できる材料を選択し、出荷前に検査手順を実行します。

鋼材

メインフレームは、標準用途には Q235B 炭素鋼を使用し、より高い耐荷重が必要な頑丈なコンベヤプロジェクトには Q355B 高張力低合金鋼を使用します。

表面処理

表面処理としては、静電エポキシスプレー塗装や溶融亜鉛メッキなどがあります。お客様は使用環境に応じて適切な保護を選択できます。

ファスナーおよび溶接材料

高強度グレード8.8ボルト、スプリングワッシャー、緩み止めナットを使用し、確実な組み立てが可能です。構造強度を確保するために、母材の要件に応じて溶接材料が選択されます。

生産バッチごとに外観検査、寸法測定、溶接品質検査が行われます。変形、溶接部の欠落、寸法の誤差がある製品は出荷前に拒否されます。

規格と認証

YUFENG コンベヤアイドラーフレームは、GB/T10595-2017、TD75、DT II(A) 設計仕様などの認知されたコンベヤ機器規格に従って製造されています。製品は、CEMA および ISO の国際コンベヤ要件を参照して設計されています。

国際プロジェクトの場合、YUFENG は顧客の要件に応じて ISO9001:2015 品質管理認証、CE 認証、SGS 検査報告書、その他の技術文書を提供できます。

技術的パフォーマンス指標

パフォーマンスアイテム	標準要件	テストベース
定格荷重時のフレーム許容たわみ量	≤1/1000スパン	工場静荷重試験
溶接シームの品質	亀裂、不完全な溶け込み、スラグの混入がないこと	目視および超音波スポット検査
溶融亜鉛めっき層の厚さ	≧65μm	磁気厚さ計試験
取付穴位置公差	±1.5mm	寸法検査
