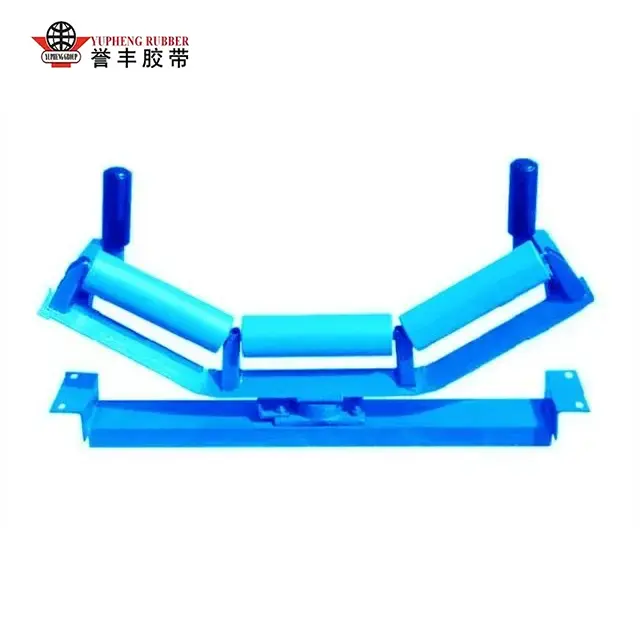

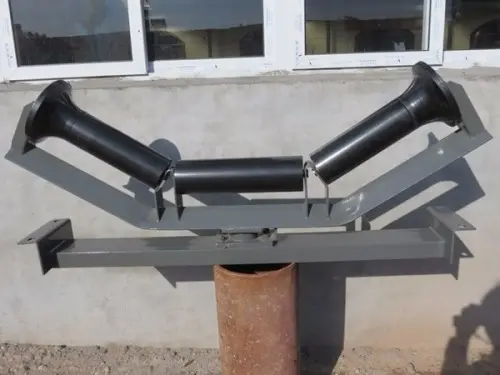

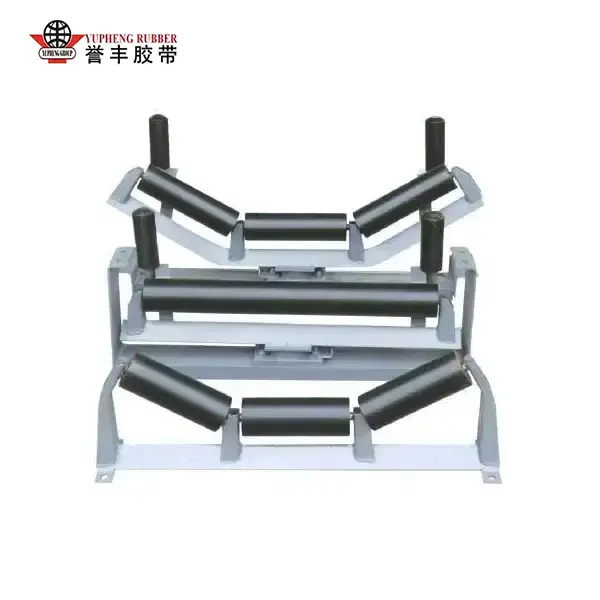

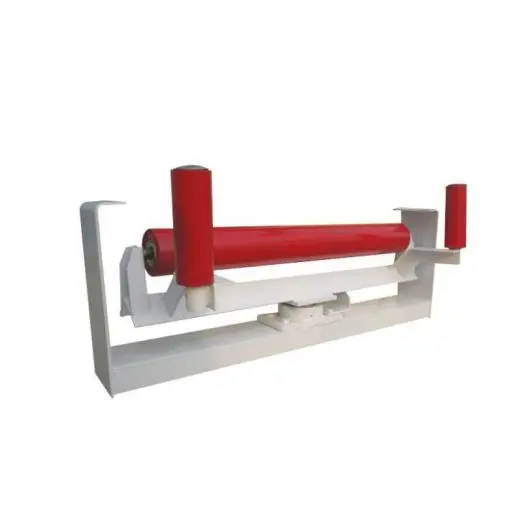

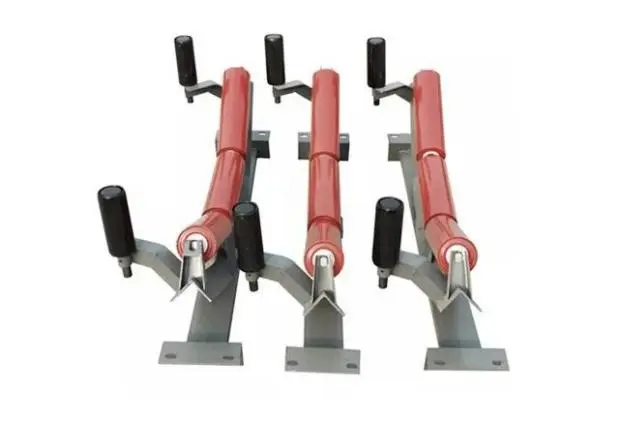

リターン自動調心アイドラー

精密機械加工された鋼構造と高性能シールドベアリングで製造されたReturn Self-Aligning Idlerは、堅牢な耐衝撃性、信頼性の高い防塵・防水保護機能を備え、粉塵の多い露天掘り鉱山から湿気の多い沿岸港湾ターミナルまでの過酷な作業条件下でも安定した性能を発揮します。鉱業、港湾荷役、冶金、セメント生産、化学薬品の大量輸送に使用されるコンベヤラインと完全に互換性があり、幅広いベルト幅と積載等級に適合します。

当社の工場は、既製の標準仕様とカスタマイズされたカスタマイズサービスの両方を提供し、厳格な工場検査プロトコルと完全な品質文書を提供して、長い耐用年数と低いメンテナンスコストを保証します。耐久性があり、コスト効率の高いコンベヤ システムのアップグレードを求める海外のバイヤーやエンジニアリング請負業者にとって、このコンポーネントは、運用の安定性を向上させ、長期的な運用コストを削減する実用的なソリューションを提供します。

製品の定義と動作原理

リターンコンベヤセクションの自動ベルト追跡

YUFENG リターン自動調心アイドラーは、ベルトコンベア システムのリターン側用に設計された特殊な機能アイドラーです。受動的なベルトサポートのみを提供する固定リターンアイドラーとは異なり、スイベルブラケットと自動位置合わせ機構を使用します。不均一な荷重、取り付けのずれ、または材料の衝撃によりベルトが中心線から離れると、アイドラ アセンブリがベルトの横方向の力を受けて回転し、ベルトを通常の走行位置に戻すためのガイド力を生成します。

手動調整とコンベヤーのダウンタイムの削減

自動追跡メカニズムにより、頻繁に手動でベルトを修正する必要性が軽減され、メンテナンス チームの労働投入量が削減され、ベルトの激しいふらつきによる計画外の停止が防止されます。また、モジュール構造により設置と交換が簡素化され、構造的に大きな変更を加えることなくアイドラーを既存のコンベヤ システムに後付けすることができます。

バルク材料の連続搬送用に設計

リターン自動調心アイドラーは、重負荷および長時間の作業サイクル下で動作する中距離および長距離の固定コンベヤに特に適しています。ベルトの動きの制御を支援することで、ベルトのエッジの磨耗、アイドラーの損傷、材料の流出を軽減し、安定した動作とメンテナンスコストの削減を重視したバルクマテリアルハンドリングシステムの実用的なアップグレードとなります。

素材と製造工程

耐久性のあるローラーチューブ構造

YUFENG は、国内外の認定サプライヤーから適格な原材料を選択します。ローラーチューブは肉厚が均一で高精度の継目無鋼管から製造されています。用途に応じて、表面を工業用塗料または耐摩耗性ゴムコーティングで仕上げて、適切な摩耗と腐食から保護することができます。

過酷な環境向けのシールドベアリングシステム

高精度深溝玉軸受は多段ラビリンスシール構造と組み合わされており、塵、湿気、材料粒子が軸受室内に侵入するのを防ぎます。この構成により、粉塵、湿気、屋外のコンベア環境でもスムーズな回転と低い走行抵抗をサポートします。

強化スイベルブラケット

支持ブラケットは、炭素構造鋼からプレス加工および溶接プロセスを通じて製造されます。スプレー塗装や溶融亜鉛メッキを施すことで、屋外での長期使用時の耐食性や構造耐久性を向上させることができます。

精密スイベルピボット機構

スイベルピボットには精密機械加工されたシャフトとスリーブ構造が採用されており、スムーズなフレームの動きと応答性の高いアライメント動作を維持します。正確な加工によりスティッキングを防止し、コンベアの連続運転時の安定したベルト追従性能をサポートします。

多段階の品質検査

YUFENG は製造プロセス全体にわたって品質管理を行っています。ローラーコンポーネントは組み立て前に動的バランス、同軸度、回転抵抗の検査を受け、完成したリターンセルフアライメントアイドラーは出荷前に負荷容量、シール性能、偏差補正のシミュレーションをテストします。生産バッチは原材料の検査から最終納品まで追跡可能で、大量注文でも一貫した品質を維持します。

標準に基づいた生産とバッチのトレーサビリティ

製造および検査手順は、該当する ISO および GB/T 要件に従って管理されています。 YUFENG は、各バッチの生産記録と検査データを維持し、コンベヤ システム インテグレータと産業バイヤーの品質検証と一貫した供給をサポートします。

パフォーマンスの利点とフィールドテストの比較

実際の運用性能を検証するため、平均粒径50～300mmの原料炭を1日16時間稼働する炭鉱の大型コンベアラインで6ヶ月連続現場追従試験を実施しました。テストでは、同じ動作条件下で製品を通常の固定リターンアイドラーと比較しました。データは、動作の安定性とメンテナンスコストの管理において明らかなパフォーマンスギャップを示しています。

この製品は、自動位置合わせ機構と最適化された構造設計の恩恵により、コンベヤベルトの横方向のずれを大幅に低減し、通常のアイドラーと比較してベルトエッジの摩耗を 75% 以上削減します。安定したベルトトラッキングにより、輸送中の材料の流出を効果的に削減し、材料の無駄や現場での清掃作業負荷を排除すると同時に、コンベアフレームやその他の補助コンポーネントへのずれによる影響も軽減します。

メンテナンス面では、手動調整や部品交換の頻度が大幅に削減され、平均寿命は標準品の2倍以上となります。このパフォーマンスの向上により、企業は日常の運用コストとメンテナンスコストを削減し、コンベヤシステムの全体的な運用効率を向上させることができます。

実際の応用例

東南アジアの露天掘り炭鉱

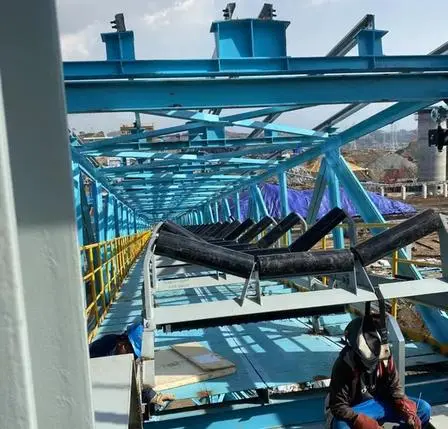

YUFENG リターン自動調心アイドラーは、ベルト幅 1400 mm、搬送能力 1800 t/h の 2.3 km の固定コンベヤに設置されました。このシステムは、粉塵、高温、高負荷の条件下で動作していましたが、以前はベルトのずれが頻繁に発生するため、毎週 2 ～ 3 回の手動調整が必要でした。

ベルトトラッキングの改善を確認

設置および試運転後、ベルトのずれは約 15 mm 以内に制御され、手動調整の頻度は月に約 1 回に減少しました。コンベアベルトの寿命が約60%延長され、日常的な修正作業やベルト交換の必要性が軽減されました。

長期連続運転

3 年間の連続運転後、アイドラはベアリングの焼き付きや構造的変形の報告もなく安定した動作状態を維持し、顧客の日々の生産要件をサポートし、厳しい鉱山コンベア条件下でも信頼できる性能を実証しました。

港湾、セメントおよび冶金の用途

YUFENG リターン自動調心アイドラーは、ヨーロッパのバルク貨物港のコンベアや、石炭、鉱石、砂利、石灰石を扱う国内のセメントおよび冶金搬送システムでも使用されています。これらのアプリケーションでは、応答性の高い位置合わせ、安定した動作、ベルトのずれに関連した中断の軽減という利点が得られます。

プロジェクト検証サポート

顧客の評価とプロジェクトの承認のために、YUFENG は、購入者が大量購入前に製品の適合性を評価できるように、入手可能なオンサイトの設置写真、動作記録、および関連するプロジェクトの参考資料を提供します。

YUFENG リターン自動調心アイドラーの完全な仕様パラメータ

当社は、コンベヤアイドラー製品のフルサイズ生産とカスタマイズされた加工をサポートし、さまざまなベルト幅や負荷の需要に適応する複数の仕様をカバーしています。中心となるパラメータは次のとおりです。

なぜYUFENGを選ぶのか？

直接製造＆安定供給

YUFENG は、完全な生産設備と標準化された検査手順を備えたコンベヤ部品の専門メーカーです。 10 年以上の集中的な生産と輸出の経験により、当社は国際コンベヤプロジェクトに工場直接供給と安定したバッチ生産を提供します。

アプリケーションを重視した製品設計

当社のリターン自動調心アイドラーは、ベルトのふらつき、不均一な摩耗、頻繁な手動調整などのリターン側の一般的な問題に基づいて開発されました。自動調整構造により、ベルトのトラッキング安定性が向上し、定期的なメンテナンスの必要性が軽減されます。

一貫した品質管理

製造と検査は、該当する国内外の業界要件に従います。原材料、機械加工、組み立て、完成したアイドラーは、カスタマイズされた大量の注文にわたって一貫したパフォーマンスを維持するために、管理された品質手順の対象となります。

柔軟な仕様カスタマイズ

YUFENG は、コンベアベルトの幅、負荷条件、設置要件に応じて、カスタマイズされた寸法、ローラー構成、表面処理をサポートします。これにより、お客様はシステムを不必要に変更することなく、既存のリターンアイドラーを交換できるようになります。

特殊な労働条件に対するソリューション

腐食、高温、または難燃性の要件を伴う厳しい用途に対して、YUFENG は、実際の動作環境に合わせて、ターゲットを絞った材料、シーリング、および表面処理のオプションを提供できます。

選定から運用までの技術サポート

当社は、パラメータのコンサルティング、仕様のマッチング、工場での直接見積もり、販売後の技術指導を提供し、コンベヤオペレータやシステムインテグレータが適切な自動調心アイドラーを選択し、信頼性の高い長期稼働を維持するのを支援します。

よくある質問

Q1: リターン自動調心アイドラーと通常の固定リターンアイドラーの主な違いは何ですか?

A1: 主要な違いは機能的なデザインにあります。固定リターンアイドラーはリターンベルトの基本的なサポートのみを提供しますが、この製品は動作中にベルトのずれを自動的に修正するスイベルアライメント機構を備えています。手動調整作業を効果的に削減し、ベルトエッジの摩耗を遅らせ、中距離および長距離の重荷重コンベヤラインにより適しており、運用コストとメンテナンスコストの削減に役立ちます。

Q2: この製品ではどのようなカスタマイズ サービスをサポートしていますか?

A2: 実際の作業条件に合わせて、ローラーの直径、長さ、表面処理（ゴムコーティング、亜鉛メッキ）、ブラケット構造、および特殊材料のマッチングのカスタマイズをサポートします。すべてのカスタマイズされた製品は工業規格に従って製造され、現場の動作環境への適応性を確認するために完全な工場テストを受けています。

Q3: 耐用年数と日常のメンテナンスの必要性はどれくらいですか?

A3: 標準的な使用条件と定期的なメンテナンスの下では、この製品のサービスサイクルは通常の固定アイドラーよりも大幅に長くなります。日常のメンテナンスは簡単です。ローラーの回転状態、ベアリングのシール状態、ブラケットの締め付け状態を定期的に点検することで、異常な損傷を効果的に回避できます。当社の工場は、お客様が不必要なメンテナンスコストと機器のダウンタイムを削減できるよう、専門的なアフターセールスガイダンスを提供します。
