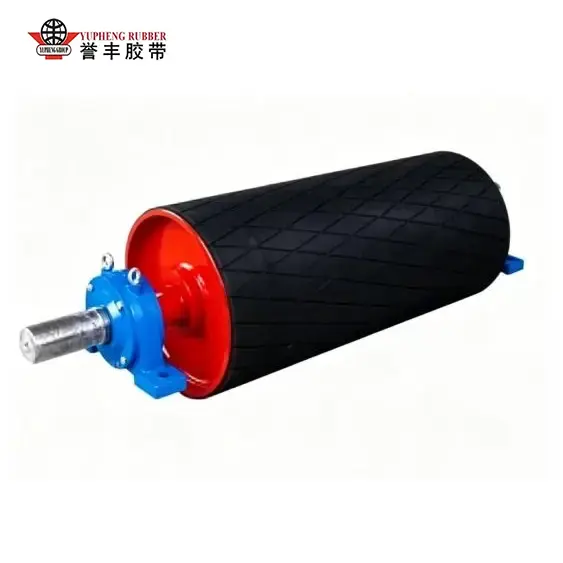

ドライブプーリー

YUFENG は、標準サイズのドライブ プーリーと完全なカスタム加工サービスを提供し、完全な工場テスト レポート、ISO、CEMA、および GB の工業規格認証を取得しています。完成したプーリーはすべて、納入前に静的バランス、超音波溶接探傷、遅れ接着強度テストに合格し、機器のダウンタイムと産業用バイヤーの日々のメンテナンス費用を削減します。

当社は無料の技術パラメータに関するコンサルティング、サンプルテスト、カスタマイズされた図面設計サポートを提供します。最新の工場見積書とそれに適合するコンベア システム ソリューションを入手するには、当社の営業チームにお問い合わせください。

製品定義と動力伝達機能

動力伝達の中核部品

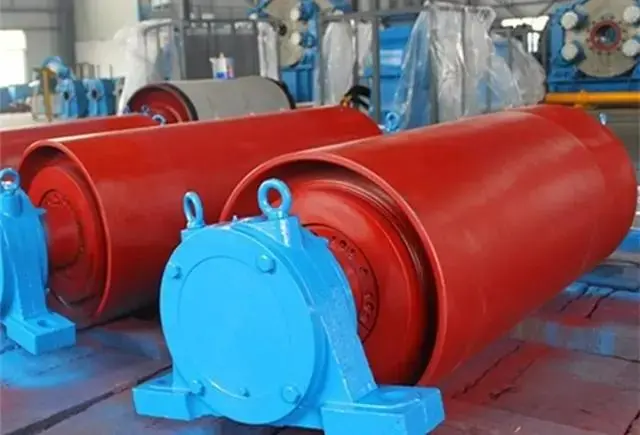

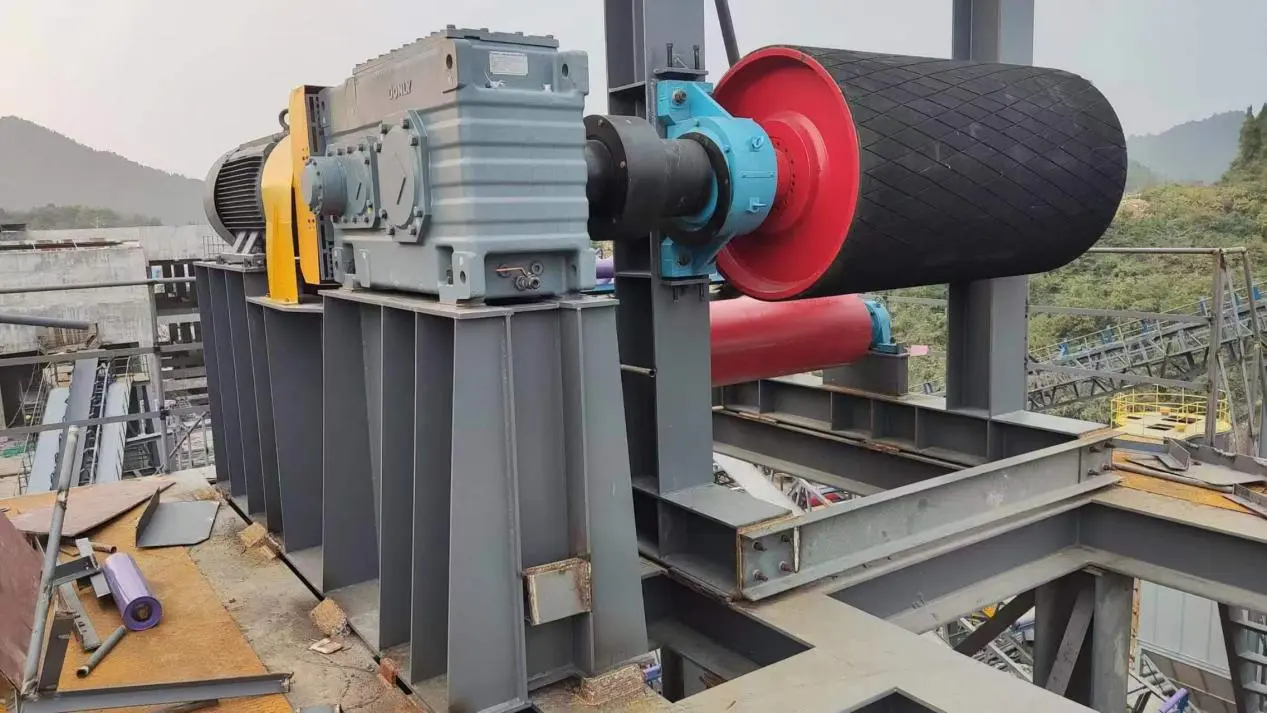

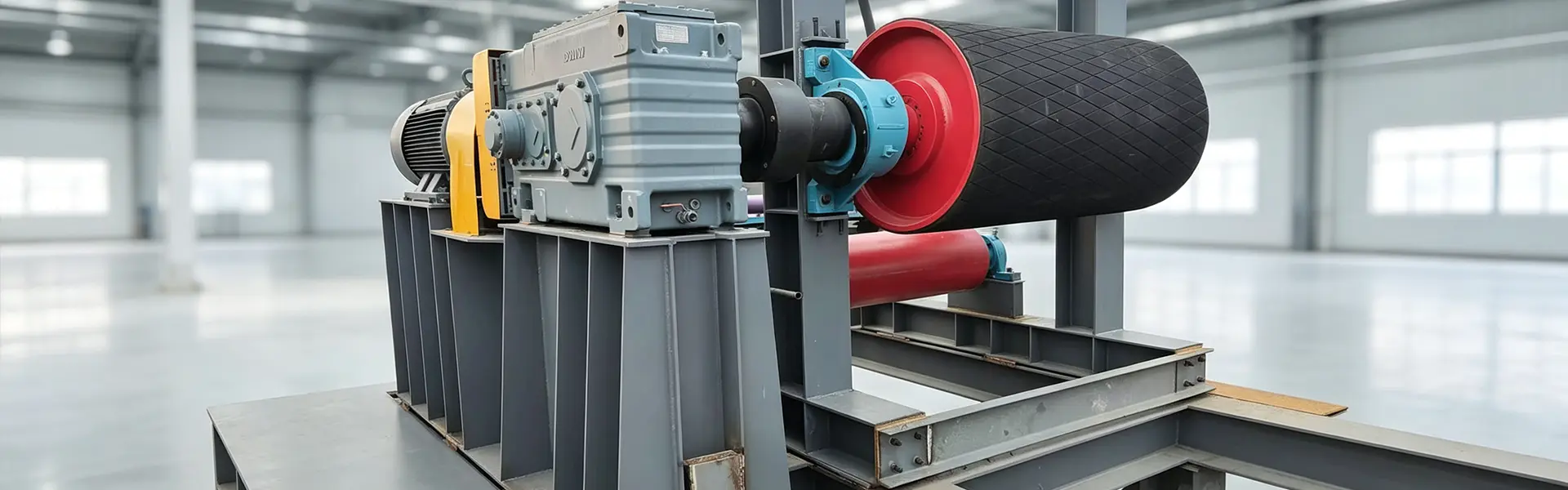

YUFENG ドライブプーリーはベルトコンベアシステムのヘッドセクションに設置され、主要な動力伝達コンポーネントとして機能します。モーターと減速機からコンベヤー ベルトに機械的動力を伝達し、材料の連続輸送に必要な牽引力を生成します。通常のサポートアイドラーと比較して、この製品は搬送システムによって生成されるベルト張力とトルクを直接処理するため、構造強度、表面牽引力、耐疲労性が重要な性能要素となります。

連続搬送に耐える高耐久設計

YUFENG は、長時間のバルクマテリアルハンドリング用途向けの頑丈なドライブプーリーを開発および製造しています。プーリー構造は、統合溶接と応力除去焼きなましを組み合わせて、寸法安定性を向上させ、長時間の動作中にシェルが変形するリスクを軽減します。この設計は、高負荷条件下でバルク材料を輸送する要求の厳しいコンベヤシステムに適しています。

困難な状況下でも安定したトラクションを発揮

この製品は、布地とスチールコードの両方のコンベヤベルト用に構成できます。その表面ラギング オプションは、プーリーとベルトの間に信頼性の高い摩擦を提供し、ほこり、湿気、泥の多い運転条件下でも安定した動力伝達を維持すると同時に、ベルトの滑りや不必要なトラクション損失を軽減します。

原材料と製造技術

強化プーリーシェル

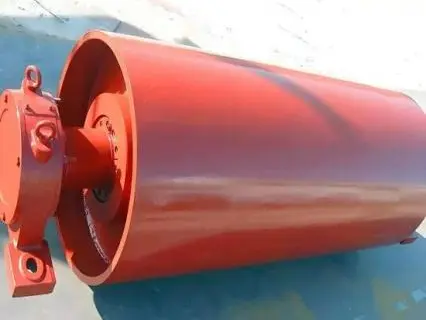

プーリーシェルは、必要な定格荷重に応じて肉厚が 6 mm ～ 16 mm の Q235 シームレス炭素鋼パイプから製造されています。周方向の継ぎ目はサブマージアーク自動溶接を使用して処理され、その後炉応力除去焼鈍を行って残留溶接応力を軽減し、長期的な構造安定性を向上させます。

鍛造トランスミッションシャフト

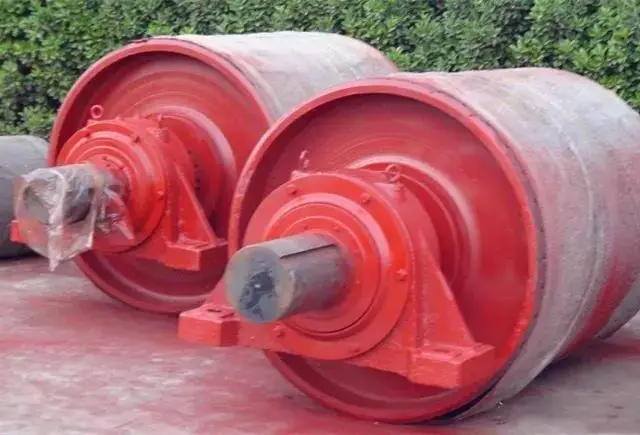

トランスミッションシャフトは鍛造45中炭素鋼を使用し、荒旋削、焼き入れ焼き戻し、超音波探傷、精密研削、仕上げ加工を施しています。この多段階のプロセスにより、連続トルク、曲げ荷重、全負荷のコンベア動作に耐えるのに必要な強度と寸法精度がシャフトに与えられます。

カスタマイズされた遅延オプション

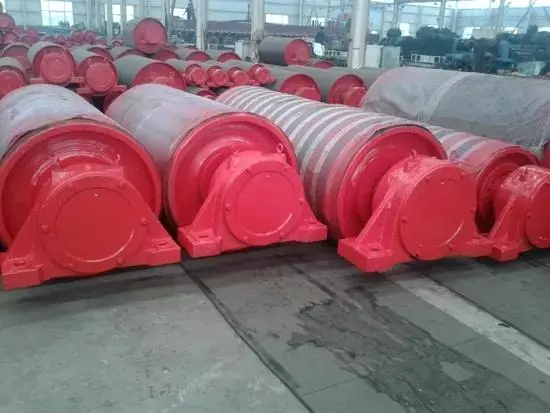

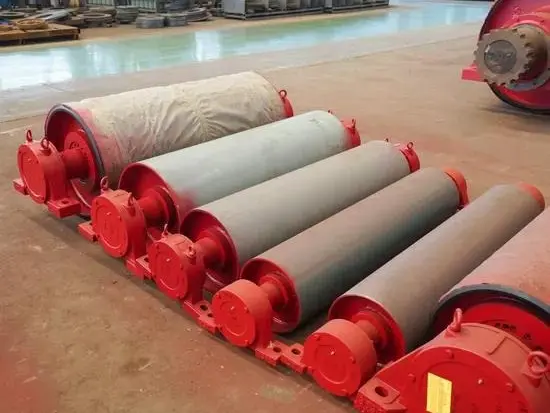

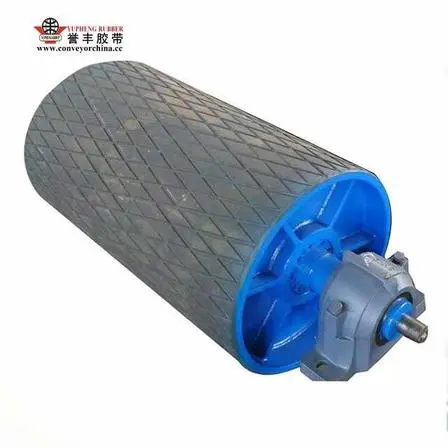

YUFENG は、熱間加硫一体型ゴム製ラギングと冷間圧着された交換可能なゴム製ラギングを提供しています。ショア A 65 ～ 75 硬度の天然合成ブレンドゴムは、スムース、ヘリンボーン、ダイヤモンドの表面パターンからお選びいただけます。非常に湿った採掘環境では、セラミックラギングをカスタマイズして、より高いトラクションと滑りに対する耐性を向上させることもできます。

耐久性の高いベアリングおよびシーリング システム

耐久性の高い二重シール自動調心ころ軸受は、マルチチャンネル ラビリンス シール構造と組み合わされており、石炭粉塵、鉱物粉、雨水から軸受室を保護します。この構成は信頼性の高い回転をサポートし、ドライブプーリーの潤滑とメンテナンスの間隔を延長するのに役立ちます。

5段階の工場検査

YUFENG ドライブプーリーはすべて、出荷前に超音波溶接検査、トランスミッションシャフトの探傷、静的バランス校正、ゴムラギング剥離強度試験、全負荷回転老化試験などの重要な検査手順を経ます。これらの制御は、要求の厳しいコンベヤ用途の構造的完全性、表面接着品質、動作安定性を検証するのに役立ちます。

フィールドテストデータと性能の比較

長期にわたる高負荷での動作検証

YUFENG は、露天掘り炭鉱および沿岸港湾輸送プロジェクトで 8 か月の連続現場追跡テストを実施し、同じ重荷重運転条件下で YUFENG ドライブ プーリーと従来の市場プーリーを比較しました。テストの結果、トラクション安定性、構造耐久性、メンテナンス性能が大幅に向上していることが実証されました。

信頼の滑り止め性能

湿った鉱物粉の条件下では、YUFENG ダイヤモンド ラバー ラギング製品は 0.45 以上の摩擦係数を維持しますが、通常の滑らかな鋼製プーリーでは 0.2 未満に低下し、頻繁にベルトが滑ります。トラクション性能の向上により搬送中断を軽減し、全体の生産効率を向上させます。

連続荷重下での高い構造安定性

30,000 時間の全負荷運転後も、YUFENG ドライブ プーリーのシャフトのたわみは 0.12 mm 以内に制御されます。曲げ変形しやすい薄肉プーリーと比較して、強化されたシェルとシャフト構造により、ベルトのトラッキングの問題やベルトエッジの不均一な摩耗が効果的に軽減されます。

延長された遅延耐久性

高温加硫ゴムのラギング構造は、長期間の鉱山操業後も優れた結合強度と表面の完全性を維持し、繰り返しの摩擦や重荷重による剥離や亀裂に耐えます。これにより、通常のラグソリューションと比較して交換頻度が減り、メンテナンスコストが削減されます。

メンテナンス要件の軽減

頑丈なシーリング保護と最適化されたベアリング構成を備えた YUFENG ドライブ プーリーは、通常の作業条件下で定期的な潤滑と日常的な検査のみを必要とします。改良された汚染防止設計により、塵、湿気、鉱物粒子によって引き起こされるベアリングの故障が軽減されます。

コンベヤドライブの一般的な問題の解決

最適化されたシェルの厚さ、強化されたシャフト設計、および多層シールシステムは、ベルトの滑り、プーリーの変形、遅れによる損傷、ベアリングの汚染故障などの主要な動作上の問題に直接対処し、重量物搬送システムにより安定した動力伝達を提供します。

実際の産業プロジェクトの適用事例

東南アジア露天掘り炭鉱搬送事業

1日あたり約12,000トンの原炭を輸送する中長距離固定コンベヤシステムには、YUFENGヘリンボーンラギングドライブプーリーが採用されました。動作環境は、高湿度、多量の石炭粉塵、および頻繁に大きな物体への衝撃を伴いました。

検証された長期的なマイニングパフォーマンス

26ヶ月連続運転後もプーリーシェルの変形はなく、ゴムラギングの異常剥離もなく、軸受室も塵埃の侵入なく良好な清浄度を保っていました。お客様の運用記録によると、ベルト滑り事故は月に 8 ～ 12 回から 2 か月に 1 回未満に減少し、メンテナンスの労力と交換部品のコストが大幅に削減されました。

欧州沿岸港バルクハンドリングシステム

欧州の港湾ターミナルでは、鉄鉱石と砂利を輸送するリバーシブルコンベヤシステムに YUFENG ダイヤモンド双方向ラギングドライブプーリーを設置しました。頻繁な雨や塩霧に適応するために、カスタマイズされたセラミック複合材のラギング構成により、連続的な双方向搬送中に安定したトラクションが提供されました。

継続的なポート運用パフォーマンス

稼働記録によると、このプーリーは季節を問わず安定したトラクション性能で毎日約 20 時間の走行をサポートし、ベルトのスリップによる中断なく効率的な積み降ろし作業を維持するのに役立ちました。

幅広い産業用途範囲

YUFENG 製品は、鉱山や港湾の用途を超えて、冶金工場、セメント原料搬送システム、火力発電用石炭供給ライン、骨材輸送プロジェクトなどで広く使用されています。過酷な搬送条件下での石炭、鉄鉱石、石灰石、砂利、鉱物粉体材料の取り扱いに適しています。

プロジェクト検証サポート

YUFENG は、お客様が一括調達やコンベヤ システムのアップグレード前に製品の互換性を評価できるよう、利用可能な設置写真、プロジェクト パラメータの記録、アプリケーション リファレンスを提供します。

完全な技術仕様表

なぜYUFENGを選ぶのか？

コンベヤ動力伝達用に設計

ベルトの動きをサポートするだけの通常のコンベアコンポーネントとは異なり、YUFENG 製品は、モーターのトルクをコンベアベルトに伝達する重要なトラクションユニットとして開発されています。設計のあらゆる細部は、長距離の重量物輸送における安定した出力、十分な耐荷重性、および信頼性の高いベルトの係合に焦点を当てています。

完全なコンベヤシステム向けに最適化されたマッチング

YUFENG は単にスタンドアロンのプーリー製品を供給するだけではありません。当社のエンジニアリングチームは、ベルト幅、引張強度、コンベア速度、材料特性、動作条件を評価し、適切なプーリー直径、ラギング構造、シャフト構成を推奨します。このシステム指向のアプローチは、不十分なトラクション、過度のベルト張力、早期のコンポーネントの摩耗などの問題を防ぐのに役立ちます。

連続的な激しい操作でも安定したパフォーマンス

ドライブプーリーは、特に鉱山、港湾、バルクマテリアルハンドリング用途など、コンベヤシステムの最も高い応力がかかる位置で動作することがよくあります。 YUFENG は、負荷分散を強化し、回転バランスを最適化したプーリー構造を設計し、連続高トルク伝達中にスムーズな動作を維持します。

さまざまな作業条件に対応する複数の表面ソリューション

搬送環境が異なれば、異なるトラクションソリューションが必要になります。 YUFENG は、ヘリンボーン ラバー ラギング、ダイヤモンド パターン ラギング、セラミック複合ラギングなどのさまざまなラギング オプションを提供しており、お客様は乾燥、湿潤、粉塵の多い、または高摩耗の動作条件に応じて適切な摩擦性能を選択できます。

プロジェクトベース調達を安心サポート

YUFENG は、コンベヤメーカー、EPC 請負業者、産業エンドユーザー向けに、注文完了前に技術図面、仕様確認、生産調整を提供します。これにより、インストールの不一致のリスクが軽減され、お客様はよりスムーズなプロジェクトの実装を実現できます。

よくある質問

Q1: ドライブプーリーがコンベアシステムで最も重要な回転コンポーネントとみなされるのはなぜですか?

A1:ドライブプーリーはモーターの動力を直接コンベアベルトに伝達し、負荷がかかった状態でベルトが安定した動きを実現できるかどうかを決定するためです。トラクションが不足したり、プーリの構造が作動張力に耐えられない場合、ベルトの滑り、搬送速度の不安定、生産停止などのトラブルが発生することがあります。

Q2: ドライブプーリーに適したラギングタイプはどのように選択すればよいですか?

A2:選択は主に作業環境と搬送要件によって決まります。滑らかなゴムラギングは、一般的な乾燥した搬送条件に適しています。ヘリンボーンとダイヤモンドのパターンが高負荷用途のトラクションを向上させます。セラミックラギングは、より高い摩擦性能が必要な、極度に湿った環境や滑りやすい環境に推奨されます。

Q3: ドライブプーリーのカスタマイズにはどのような情報が必要ですか?

A3:通常、顧客はコンベアベルトの幅、ベルトの引張強度、プーリー直径の要件、モーター出力、搬送速度、材料の種類、動作環境を提供する必要があります。これらのパラメータに基づいて、YUFENG は適切な構造仕様を推奨し、カスタマイズされた製造ソリューションを提供できます。

お問い合わせ：

鉱山、港湾、またはセメント工場のコンベヤシステムに適合する安定した頑丈なプーリーが必要な場合は、当社の営業チームに連絡して無料の製品サンプルをリクエストし、完全な技術パラメータカタログをダウンロードし、最新の工場卸売見積りを入手してください。当社のエンジニアは、実際のコンベヤ負荷、現場の湿度、材料輸送の要件に応じて、プーリーのサイズ、ラギングパターン、シーリング構造をカスタマイズできます。
