自動調心トラフアイドラー

コンベヤベルトを中心に保つことが、YUFENG 自動調心トラフアイドラーの重要な機能です。自動旋回フレームはベルトの横方向の動きに反応し、不均一な張力や材料の負荷によって引き起こされる位置ずれを修正し、エッジの削れやメンテナンスの中断を軽減します。ベルト幅 400 ～ 2400 mm に対して直径 89 ～ 159 mm が用意されており、採掘、穀物取り扱い、セメント搬送システムに適しています。

製品の定義とピボット補正の動作原理

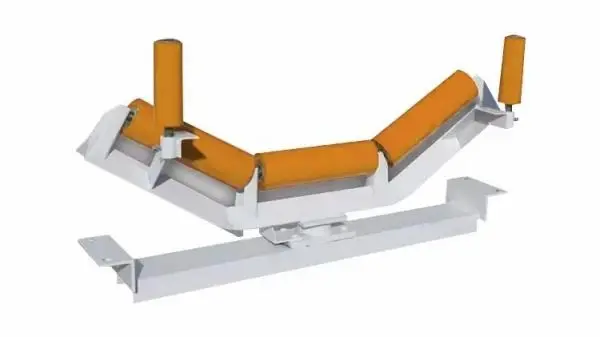

1. 構造

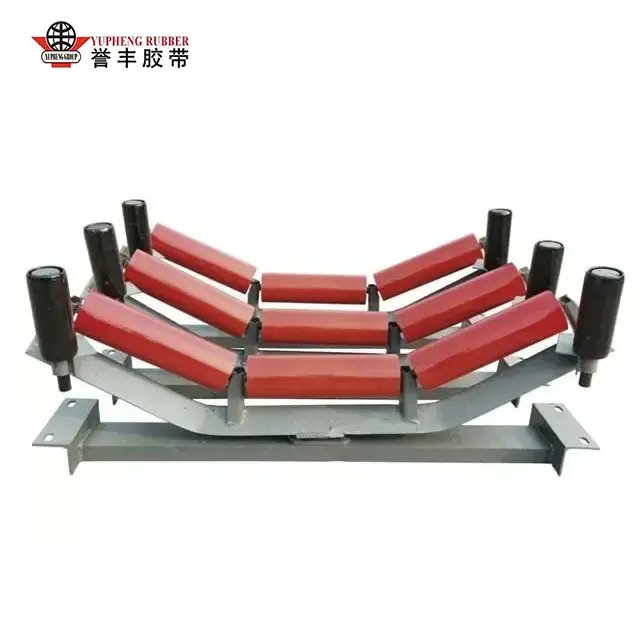

YUFENG 自動調心トラフアイドラーは、自由に回転可能な中央スイング ベース上に構築された 3 ローラー搬送アセンブリです。 1 つの水平中央ローラー、2 つの対称傾斜ウィング ローラー、およびサイドの外れ防止ガイド ローラーで構成されます。材料の積載が不均一であったり、ベルトの張力が均一でなかったり、コンベアのアライメントが変化したりしてコンベア ベルトがずれる場合、ベルトの端がガイド ローラーに接触し、アイドラー フレームが 5° ～ 8° スイングするように駆動され、ベルトを自動的に中心に向かって戻す逆方向の修正力が発生します。

YUFENG は、厚みのある Q235 シームレス鋼管、固体冷間引抜一体シャフト、頑丈な鋳鋼ピボット シート、および 2 層ラビリンス複合シールを使用しています。各ローラーには低摩擦二重シール 6204/6305 ベアリングが取り付けられており、ラジアル振れは 0.5 mm 未満に制御され、静的回転抵抗は 1.4 ～ 2.4 N に維持されます。この構造により、粉塵、湿気、-20℃から+80℃までの温度変化のある環境でも安定した低騒音動作を実現します。

2. カスタマイズされた自動調整構成

標準的な炭素鋼モデルに加えて、YUFENG は、材料供給ポイント用のゴムラグ衝撃モデル、塩霧や化学環境用の UHMWPE 耐食モデル、キルン灰搬送ライン用の高温モデルなど、さまざまな動作条件に合わせてカスタマイズされた自動調心アイドラーを提供します。一貫した製造品質を確保するために、入荷するすべての原材料は製造前に引張強度と化学組成の検査を受けます。

検証されたフィールドテストデータ

1. 7か月連続追跡テスト

YUFENG は、連続運転下でのトラフアイドラーの実際の追従性能を評価するために、1.2km の穀物搬送システムで 7 か月連続のフィールドテストを実施しました。テストは、風況が変化し、気温が -12℃ ～ +72℃ の範囲である屋外の穀物貯蔵場で実施されました。各アイドラー グループは、小麦、トウモロコシ、米の輸送中に最大 2,200 kg の荷物を扱いました。

2. コアパフォーマンスの結果

訂正回答:アイドラーはベルトのずれに 0.8 秒以内に反応し、目立った振動もなくベルトを中心方向に導き続けました。

ベルト保護:ベルトエッジの摩耗が 45% 減少し、記録されているベルト交換サイクルが 12 か月から 18 か月に延長されました。

物質の流出:同じ搬送量の下で、材料漏れは固定トラフアイドラーの 3.1% から YUFENG 自動調心アイドラーの 0.32% に減少しました。

シール性とスイング耐久性:連続 35 日間の繰り返し粉塵および水噴霧エージング テストの後、すべてのテスト サンプルでベアリングの詰まりやピボット シャフトの錆は見られませんでした。

フルレンジ製品分類と標準技術パラメータ表

1. 自動調心トラフィングアイドラシリーズ

YUFENG は、さまざまな負荷条件、コンベヤのレイアウト、動作環境に合わせて、4 つのコアとなる自動調心トラフアイドラー シリーズを開発しています。特殊な搬送システムでは、カスタマイズされた寸法と構成も利用できます。

標準 3 ロール自動調心トラフ アイドラー:穀物、砂、鉱山用途向けの汎用モデルで、20°、30°、35°、45°のトラフ角が用意されています。

インパクト自動調心トラフアイドラー:材料供給ポイントに厚いゴムラグローラーを装備し、ベルトの自動トラッキングを維持しながら瞬間的な衝撃力を最大 72% 吸収します。

リバーシブル自動調心トラフアイドラー:双方向スイングピボット構造を採用した往復シャトルコンベアや港湾ストックヤード搬送システムに最適です。

UHMWPE 耐食性自動調心トラフ アイドラー:化学プラント、沿岸ターミナル、塩霧環境向けに、ステンレス鋼のピボット シャフトを備えた非金属ポリマー ローラー本体を使用します。

2. 標準的な技術パラメータ

実際のグローバル産業顧客プロジェクトの事例

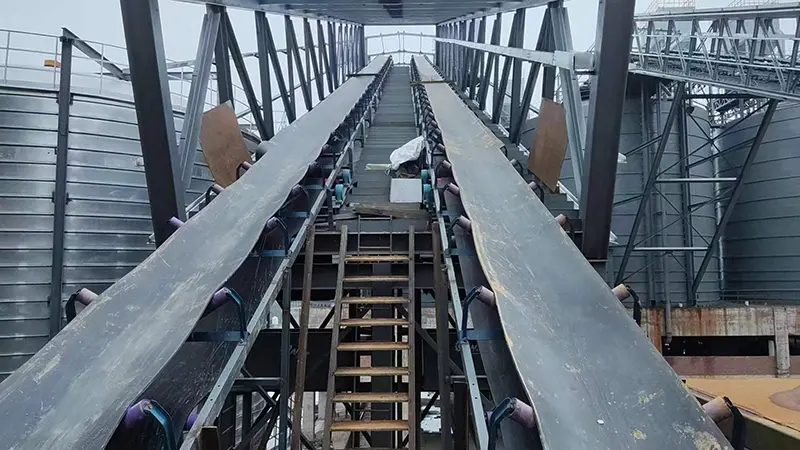

1. オーストラリア大粒ターミナルコンベヤープロジェクト

プロジェクトの規模:幅1000mmの搬送ベルトを備え、1時間あたり1800トンの設計搬送能力を備えた長さ9kmのクロスヤード穀物コンベヤシステム。

お客様の課題:オリジナルの固定トラフアイドラーは、風によるベルトのずれを効果的に修正できませんでした。継続的なベルトのふらつきにより、エッジの破れや穀物の流出が発生し、その結果、毎月最大 32 時間の計画外停止時間が発生しました。

裕豊のソリューション:当社は、強化されたスイング ピボット シートを備えたカスタマイズされた 35° 自動調心トラフアイドラーを提供し、屋外の動作条件下でも継続的な自動ベルト修正を提供します。

16 か月の連続稼働後、セルフセンタリング システムは年間を通じて安定した補正性能を維持し、毎月のメンテナンスのダウンタイムを 70% 削減しました。

クライアントからのフィードバック:「YUFENG 自動調心アイドラーの自動追跡性能は、当社の長年にわたるベルトのワンダの問題を完全に解決し、穀物の廃棄物とメンテナンスの人件費を大幅に削減します。」

2. 南アフリカ露天掘りクロム鉱石搬送ライン

労働条件:コンベア システムは、一年を通して、不均一な斜面、塊状鉱石の衝撃、粉塵濃度の高い山岳地帯で稼働します。

裕豊のソリューション:厚みを増したゴムラグローラーと防塵構造の強化ピボットシートを備えたインパクトトラフアイドラーを提供しました。

2 年間連続高負荷運転を行った後も、アイドラは修正失敗なく安定した自動修正性能を維持し、コンベア ベルトのアライメントの信頼性を効果的に向上させ、メンテナンスの必要性を軽減しました。

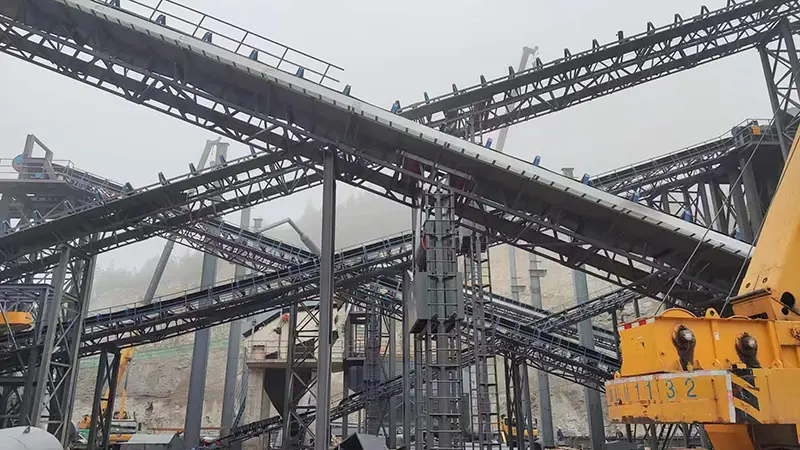

3. 1日あたり4500トンの国内骨材採石生産ライン

労働条件:生産ラインでは、頻繁に材料負荷の不均衡を伴う研磨性の高い石材骨材を扱うため、深刻なベルトの偏りやベルト エッジの摩耗の加速が発生します。

裕豊のソリューション:当社は、長距離の骨材輸送中に連続的なベルトのセンタリングを維持するために、耐久性の高い自動調心トラフアイドラーを供給しました。

最適化された自己補正構造により、ベルトの偏りの問題が軽減され、コンベヤベルトの交換頻度が低下し、採石場の搬送システム全体の安定性が向上しました。

通常の固定トラフアイドラーと比較した主要な競争上の利点

適用可能な産業シナリオとアプリケーションの詳細な説明

1. 穀物および農業産業

YUFENG 自動調心トラフアイドラーは、大型穀物貯蔵ターミナル、米およびトウモロコシの加工工場、屋外穀物倉庫搬送システムで広く使用されています。風の干渉や材料の不均一な積載の影響を受ける長距離穀物輸送において、セルフセンタリング構造によりベルトの偏りを継続的に修正し、穀物のこぼれを軽減し、搬送の安定性を向上させます。

2. 鉱業

露天掘り炭鉱、クロム鉱石鉱山、鉄鉱石プロジェクト、骨材採石場では、長スパンコンベヤシステムは、不均一な荷重、地形の変化、重い材料の衝撃によって引き起こされるベルトのふらつきに直面することがよくあります。 YUFENG の自動調心トラフアイドラーは、安定したベルトの位置合わせを維持する自動トラッキング性能を提供し、エッジの摩耗、引き裂きのリスク、予期せぬダウンタイムを軽減します。

3. 火力発電所

火力発電所では、長距離の石炭供給や石灰石脱硫原料の輸送のため、信頼性の高いコンベア操作が必要です。 YUFENG の自動調心トラフアイドラは、連続運転中にコンベヤ ベルトの位置を維持するのに役立ち、システムの信頼性を向上させ、ベルトのずれによって引き起こされるメンテナンス頻度を削減します。

4. 建材産業

セメント工場、砂や石の骨材生産ライン、その他の重量物の取り扱い用途では、不均一な材料の分布によりコンベア ベルトのオフセットが容易に発生する可能性があります。 YUFENG 自動調心アイドラー システムはベルトの走行位置を自動的に調整し、バルク研磨材のスムーズな輸送を保証します。

5. 港とばら積み貨物埠頭

沿岸港やバルク貨物ターミナルは、強風条件や複雑な積載環境下で運用されることがよくあります。 YUFENG 自動調心トラフアイドラーは、穀物、鉱石、バルク貨物の荷降ろしシステムに適しており、長距離の搬送作業中に安定したベルトトラッキング性能を提供します。

6. 化学・塩製造業

酸、アルカリ、塩霧腐食にさらされる化学プラントや沿岸塩生産環境向けに、YUFENG は耐食性材料とカスタマイズされた構造を備えた UHMWPE 耐食性自動調心トラフアイドラーを提供し、過酷な環境での長期安定稼働を保証します。

工場のプロフェッショナルとしての強みと認定された世界的資格

1. 高度な製造能力と生産能力

YUFENG は、55 セット以上の CNC 精密加工装置を備えた標準化された 21,000 平方メートルの自動生産ワークショップを所有しています。 YUFENG は、月産 85,000 セットのコンベア アイドラーの生産能力と、コンベア ローラーとトラッキング補正コンポーネントに重点を置いた 15 年以上の製造経験を備え、世界の産業顧客に信頼性の高い自動調心アイドラー ソリューションを提供しています。

2. 国際認証とプロジェクト資格取得のサポート

YUFENG 自動調心トラフアイドラー製品はすべて、ISO9001 国際品質管理システム認証、MT/T 821 鉱山安全基準要件、および CE 輸出準拠検証に合格しています。完全なサードパーティの工場監査レポートと追跡パフォーマンステストレポートを提供して、顧客のプロジェクトの承認、サプライヤーの認定レビュー、品質評価をサポートできます。

3. 厳格な品質管理と性能検証

YUFENG は独立した品質検査ラボを運営し、製造プロセス全体を通じて厳格な品質管理を実施しています。検査手順には、原材料の機械的強度検査、半製品のピボットスイング平滑性試験、完成品の連続偏差修正疲労試験、シール粉塵および水噴霧老化シミュレーション試験、および出荷前に安定した製品性能を確保するための最終輸出梱包検査が含まれます。

4. カスタマイズされたエンジニアリングサポートとグローバルサービス

YUFENG は、無料の CAD エンジニアリング図面の供給、小規模なテスト注文の場合は 7 日間の迅速なサンプル納品、カスタマイズされた自動調整アイドラ注文の場合は 16 ～ 20 日間の生産サイクルをサポートしています。当社の技術チームは、海外の大規模コンベアプロジェクトに対して、グローバルなリモートアフターセールスガイダンスとオンサイトコンベアレイアウトマッチングサービスを提供します。

よくある質問

1. Q: 自動調心トラフアイドラーはコンベヤラインのどこに設置する必要がありますか?

A: 長距離コンベヤの搬送側には15～30mごとに1セット設置し、乗り換えポイントや上り下り区間、屋外の風の当たる部分には修正効率を高めるため追加セットを推奨します。 35°のトラフ角は、ほとんどの鉱山および穀物輸送プロジェクトの世界標準です。 20°は軽荷重の農業資材搬送に適しており、45°の深トラフモデルは大容量の大量輸送に適しています。コンベヤ設計図に応じてブラケットのスイング角度を完全に調整できます。

2. Q: 沿岸の製塩所や化学プラント向けに、耐食性の自動調心トラフアイドラーを供給できますか?

A: もちろんです。当社は 3 つの防食マッチング ソリューションを提供しています。UHMWPE 非金属ポリマー自動調心アイドラー、厚いゴムコーティングされた防錆鋼アイドラー、カスタマイズされたステンレス鋼ピボット シャフト アイドラーで、長期にわたる酸、アルカリ、塩霧の腐食性作業環境に適応できます。

3. Q: 最小注文数量と標準納期はどれくらいですか?

A：サンプルトライアル注文のMOQは1個です。バルク正式注文MOQは100セットです。標準在庫の従来型自動調心アイドラー仕様は 7 営業日以内に納品できますが、カスタマイズされた非標準自動調心トラフアイドラーの場合は 16 ～ 20 日の生産期間が必要です。

4. Q: 御社のセルフセンタリングト​​ラフアイドラーは国際工業デザイン基準に準拠していますか?

A: すべての完成品は CEMA、ISO、MT/T 821、および DIN の世界的なコンベヤ工業規格に完全に準拠しており、国境を越えた輸出通関のために完全な公式追跡性能テストレポートが添付されています。

玉峰に連絡する

頻繁なベルトのずれを解消し、長期的なコンベヤの運用コストを削減する、安定したメンテナンスの少ないアイドラー ソリューションをお探しですか?製品サンプル、カスタマイズされた技術図面、工場直接見積もりをリクエストするには、今すぐYUFENG専門エンジニアリングチームにお問い合わせください。

YUFENG は、世界中の鉱業、農業、港湾、発電所、化学産業、その他のバルクマテリアルハンドリングアプリケーション向けに完全なコンベア追跡補正ソリューションを提供しています。
