等長トラフィングアイドラローラー

バランスの取れた荷重分散が YUFENG 等長トラフアイドラローラーの核となる利点です。ベルト幅 400 ～ 2400 mm に対応する直径 89 ～ 159 mm が用意されており、3 つの等しい長さのローラーが対称的なベルトのサポートを提供し、不均一なエッジの摩耗と材料の流出を軽減します。各ユニットは回転、衝撃、腐食、シールのテストを受けており、CAD 図面とサンプルテストが利用可能です。

製品定義と完全なYUFENG製造プロセス

1. 等長トラフィングアイドラ構造

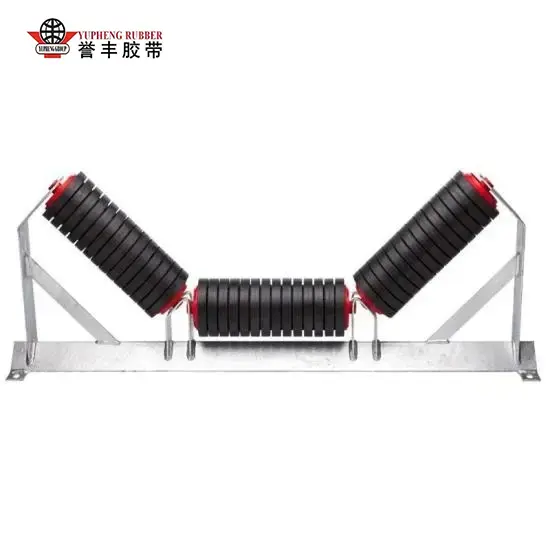

YUFENG 等長トラフアイドラーは、一体化されたスタンピングブラケットに取り付けられた同じ長さと直径の 3 つのローラーで構成されています。 1 つの水平センター ローラーと 2 つの対称的な傾斜サイド ローラーがバランスの取れた凹面搬送プロファイルを形成し、安定したバルク材料搬送を実現します。

短いウイングローラーを使用する不等長トラフアイドラーと比較して、等長設計によりコンベアベルト全体でより安定したサポートが提供されます。これにより、負荷がより均等に分散され、局所的な応力、不均一なベルトの摩耗、および不均一なローラー寸法によって引き起こされるベルトの偏りの可能性が軽減されます。

2. 過酷な使用に耐える強化構造

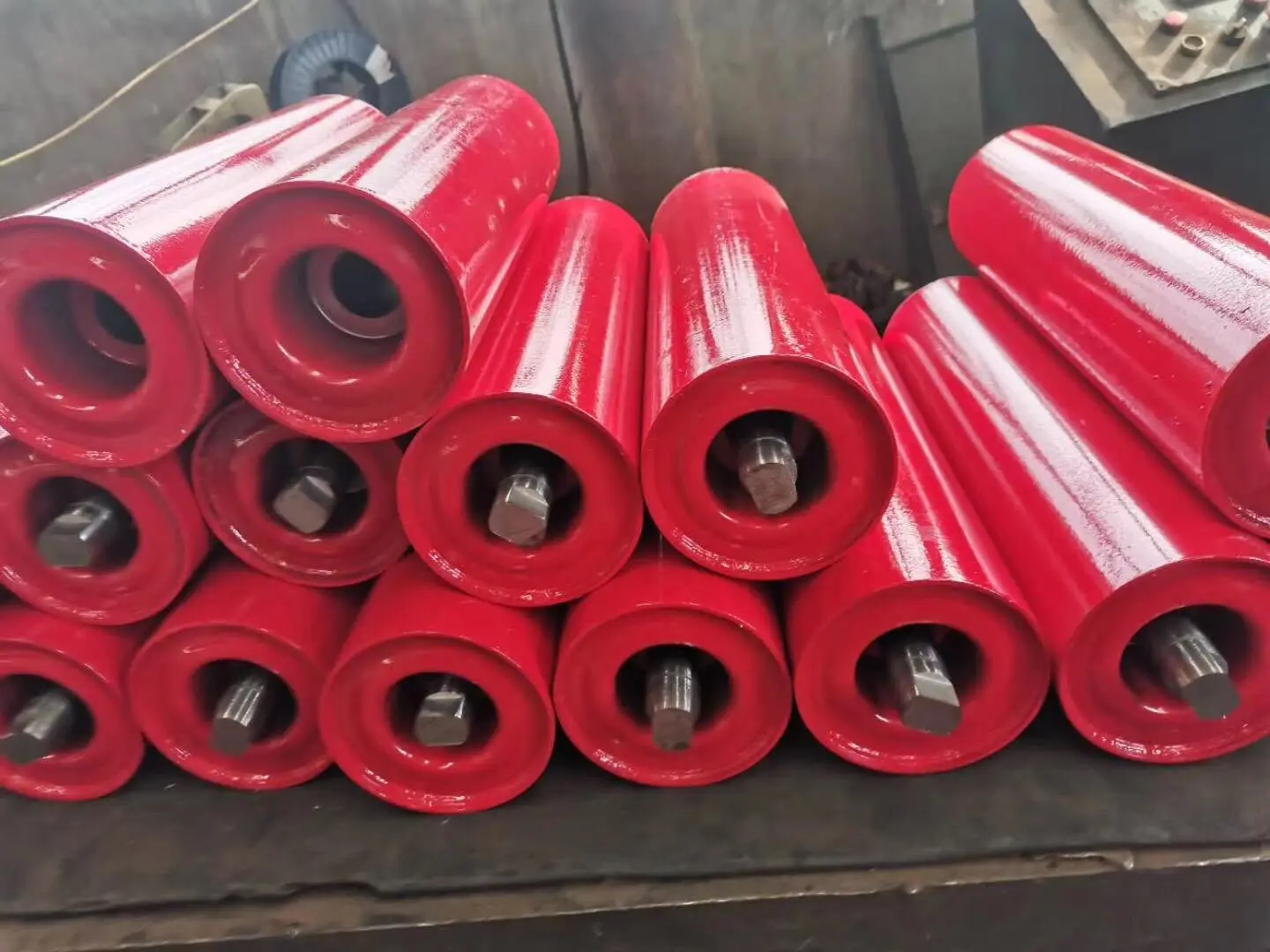

YUFENG は、Q235 シームレス厚肉鋼管、中実炭素鋼一体シャフト、強化コールドスタンプブラケット、および多層ラビリンス複合ダブルオイルシールを使用しています。 CNC切断、ガスシールド溶接、静電高温防錆塗装を施し、寸法精度、構造強度、耐食性を向上させています。

一部の低コストアイドラーは、長時間の重荷重により変形する可能性がある 2.0 ～ 2.5 mm の薄肉チューブを使用していますが、YUFENG 等長トラフアイドラーは厚さ 3.5 mm のシームレス鋼管を使用しています。負荷要件に応じて、高精度二重シール 6204、6205、6306 シリーズ ベアリングをご用意しています。

3. 正確な回転と安定した走行性能

各ローラーのラジアル振れは0.5mm以内に抑えられ、静回転抵抗は約1.5～2.5Nに抑えられています。これらの製造管理により、連続搬送時のスムーズな回転と低摩擦、作動音の低減を実現しています。

強化構造は、高粉塵濃度、高湿度、鉱物スラリーの飛散、弱酸や弱アルカリにさらされる厳しい環境に適しており、長期間のコンベア稼働を安定してサポートします。

4. さまざまな用途に合わせたカスタマイズされた材料

標準的な鋼製等長トラフアイドラーに加えて、YUFENG はゴムラグ付き耐摩耗性ローラー、UHMWPE ポリマー耐食性ローラー、ステンレス鋼シャフトのオプションなどの特殊な構成を提供します。

これらの構成は、材料の磨耗性、腐食状態、湿気への曝露、コンベヤーの要件に応じて選択できます。一貫した製造品質を維持するために、入荷するすべての原材料は生産に入る前に化学組成と機械的強度の検査を受けます。

本物の長期フィールドテストデータ

1. 6ヶ月にわたる地下炭鉱現場試験

YUFENG 技術チームは、厳しい搬送条件下での長期性能を評価するために、地下炭鉱で等長トラフアイドラーローラーの 6 か月間連続実地運転テストを実施しました。テストでは、連続運転、ベアリング負荷、シールの耐久性、ベルトの保護、材料の流出制御が対象となりました。

テスト環境:粉塵濃度 1200 mg/m3 以上、周囲温度範囲 -10°C ～ +65°C、24 時間連続搬送運転の地下炭鉱道路。

単一グループのベアリング荷重:最大 2,800 kg、原料炭、脈石、混合鉱石のバルク材料を扱います。

2. 検証されたパフォーマンス結果

耐用年数:テスト用アイドラーは累積 32,600 時間の安定稼働時間を記録し、比較に使用した通常の薄肉不等長アイドラーよりも 3 ～ 5 倍長い耐用年数を記録しました。

シール耐久性：連続 30 日間の粉塵と高圧水スプレーの循環テストの後、すべてのテストサンプルでベアリングの詰まりや内部潤滑剤の漏れがゼロであることがわかりました。

ベルト保護:バランスの取れた等長ローラー構造により、コンベヤベルトとローラーの間の片側エッジ摩擦が軽減され、テスト条件下でベルト交換サイクル全体が最大 40% 延長されます。

物質の流出:標準的な 35° のトラフ角度により、テストした等長アイドラー システムは、測定された流出率 0.48% を達成しました。これに対し、同じ搬送量の下での平行平坦アイドラーおよび不等長トラフ アイドラーでは 3.2% でした。

完全な製品分類と技術パラメータ

1. 標準等長3ロールトラフアイドラー

鉱山、セメント、穀物、その他のバルク材料搬送システム向けの汎用構成。標準のトラフ角度には、20°、30°、35°、45°があります。

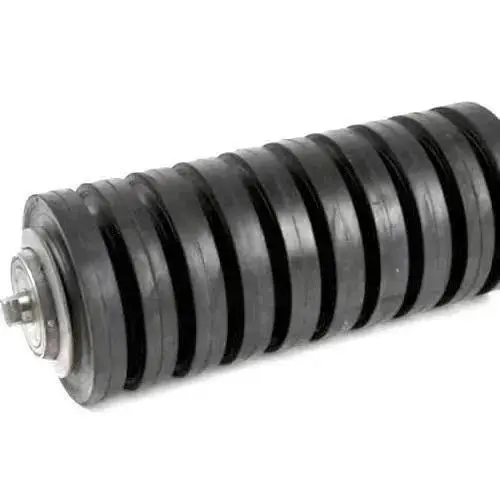

2. 等長インパクトバッファトラフアイドラー

積み込みおよび材料供給ポイント用に設計されたこれらのローラーは、鉱石の落下による衝撃を吸収し、コンベア ベルトとローラー構造への直接的な衝撃を軽減するために厚いゴム製のラギングを備えています。

3. 等長自動調心トラフアイドラー

コンベヤベルトを通常の走行位置に戻すための偏り修正サポート構造が装備されており、エッジの摩耗やベルトの損傷の可能性を軽減します。

4. UHMWPE防食等長トラフアイドラー

酸、アルカリ、または塩霧にさらされる化学プラント、製塩所、廃水処理施設などの腐食環境向けに、UHMWPE ポリマー ローラー本体とステンレス鋼シャフト オプションを使用します。

標準技術パラメータ表

実際のグローバル顧客プロジェクトの事例

1. モンゴル露天掘り炭鉱プロジェクト

幅 1,200 mm の高耐久ベルトを備え、毎時 2,000 トンの設計搬送能力を備えた 12 km の山越え石炭コンベヤ システムは、以前は約 6,000 時間の運転後に長さが不等なアイドラーによる早期故障が発生しました。

YUFENG は、チューブ壁を厚くし、ラビリンス シールを強化した、カスタマイズされた 35° 強化シールの等長トラフィング アイドラーを提供しました。 18 か月間継続的に屋外で運用した後、このプロジェクトではローラーの交換はゼロ、ローラーの故障報告もゼロであることが記録され、月々のメンテナンスの人件費は約 65% 削減されました。

2. 東南アジア沿岸鉱石荷揚げターミナル

このプロジェクトには、海岸の塩霧による深刻な腐食の下で、屋外での継続的な船舶の荷降ろしとストックヤードでの輸送が含まれていました。 YUFENG は、ステンレス鋼製内部シャフトを備えた UHMWPE 防食等長トラフアイドラーを供給しました。

2 年間の連続運転後、付属のローラーには錆びによる故障やベアリングの詰まりは報告されておらず、長期にわたる沿岸ばら積み資材の取り扱いに信頼できるサポートを提供しました。

3. 国内セメントクリンカー生産ライン

日量 5,000 トンのセメント クリンカー生産ラインには、高温のキルン灰の搬送と研磨性の高い骨材の搬送用のローラーが必要でした。 YUFENG は、搬送される材料、ローラー、コンベア ベルトの間の衝撃と摩耗接触を軽減するために、ゴムラグ付き等長衝撃トラフアイドラーを供給しました。

カスタマイズされた耐衝撃構成は、コンベヤベルトの表面を保護し、異常な摩耗を軽減し、コンベヤシステムの動作サイクルを延長するのに役立ちます。

主要な競争上の優位性と通常の不等長市場の放置者との比較

適用可能な産業シナリオ

YUFENG 等長トラフアイドラーローラーは、バランスの取れた負荷分散、安定したベルトサポート、信頼性の高い長期稼働を必要とするバルク材料搬送システム向けに設計されています。作業環境に応じてローラーの材質や形状を選択できます。

1. 鉱業

露天掘り炭鉱、地下鉄鉱石、金鉱石、ボーキサイト搬送システムに適しており、厳しい運転条件下での重量バルク材料の長距離輸送をサポートします。

2. 火力発電所

石炭供給ライン、石灰石脱硫材搬送、ボイラー灰・スラグ輸送システムなどに使用されます。強化されたローラー構造により、連続的なバルクマテリアルのハンドリングをサポートします。

3. 建材産業

セメント工場、砂および石の骨材採石場、砂利処理ライン、および研磨性バルク材料や連続搬送を伴うその他の用途に適しています。

4. 港湾とバルク貨物ターミナル

石炭、鉄鉱石、穀物、化学薬品のバルク貨物の積み込み、積み下ろし、およびストックヤードの搬送システム用に設計されています。屋外や高湿度の環境に合わせて、さまざまなローラーの材質とシール構成を選択できます。

5. 化学薬品および塩の製造

UHMWPE 耐食性等長トラフアイドラーは、化学プラント、製塩施設、関連マテリアルハンドリングシステムなど、酸、アルカリ、塩霧、その他の腐食条件にさらされる用途に使用できます。

6. 穀物加工業

低摩耗の食品グレードのローラー オプションは、小麦、トウモロコシ、米、その他の農業用バルク資材の保管および搬送システムに適しており、スムーズな回転と安定したベルト サポートを提供します。

工場のプロフェッショナルな力と品質保証

YUFENG は、50 セット以上の CNC 精密加工装置を備えた標準化された 20,000 平方メートルの自動生産ワークショップを運営しています。最大月産 80,000 台のコンベヤ アイドラーの生産能力と 15 年にわたる専用の製造経験を備えた当社は、鉱業、セメント、港湾、発電、農業、その他の大量搬送産業向けの信頼性の高いローラー ソリューションに注力しています。

1. 製造能力

CNC精密加工、ローラーチューブ製作、シャフト加工、溶接、軸受組立、シール、表面処理を一貫した生産体制をとっています。生産能力は、標準的なローラーの注文と、大規模な搬送プロジェクト向けのカスタマイズされた仕様の両方をサポートします。

2. 品質認証とコンプライアンス

当社のローラー製品は、管理された品質管理システムの下で製造され、ISO 9001、MT/T 821、および CE 関連の要件をサポートしています。認定された顧客プロジェクトには、サードパーティの工場監査レポートと製品性能テスト文書を提供できます。

3. 5段階の品質管理

当社の QC プロセスには、原材料の受け入れ検査、半製品の溶接強度テスト、完成したローラーの回転抵抗テスト、シールの経年劣化シミュレーション、および最終梱包検査が含まれます。この多段階検査システムは、生産バッチ全体にわたって一貫した寸法精度、シール性能、回転安定性を維持するのに役立ちます。

4. CADエンジニアリングとテクニカルサポート

YUFENG は、プロジェクトのマッチング、設置確認、コンベヤ構造の検証のために無料の CAD エンジニアリング図面を提供します。当社の技術チームは、ベルト幅や搬送条件に応じて、適切なローラー直径、トラフ角度、ベアリング構成、ブラケット寸法を推奨します。

5. サンプルおよびカスタマイズされた生産サービス

少量の試用注文については、製品の仕様に応じて約 7 日でサンプルが納品されます。標準的な量産注文には通常 15 ～ 20 日かかりますが、カスタマイズされた仕様はプロジェクトの要件と生産の複雑さに応じてスケジュールされます。

6. グローバルなアフターサポート

YUFENG は、ローラーの選択、設置、操作に関する遠隔技術ガイダンスを提供します。適格な海外の大規模産業プロジェクトに対しては、お客様が信頼性の高いコンベヤー性能を達成できるよう、現地でのマッチング支援も提供できます。

変換

バルクコンベヤシステムをアップグレードし、長期的な運用コストを削減するために、耐用年数が長く、メンテナンスの手間がかからないローラーをお探しですか?無料の製品サンプルを申請し、カスタマイズされた技術図面と工場直接卸売価格リストを入手するには、今すぐ当社の専門エンジニアリングチームにお問い合わせください。当社は、マテリアルハンドリングプロジェクトのあらゆる要求に対応する、ワンストップの完全なコンベヤコンポーネントマッチングソリューションを提供します。

よくある質問セクション

1. Q: 不等長アイドラーと比べて、弊社の等長トラフアイドラーローラーの主な利点は何ですか?

A: 当社の等しい長さの 3 つの同一のローラーは、完全にバランスのとれた荷重分散を実現し、片側のベルトの応力とエッジの摩耗を排除し、材料の流出を減らし、コンベア ベルトの耐用年数を大幅に延長します。 35°は、ほとんどの鉱業およびセメント産業プロジェクトに適した最も普遍的な標準角度です。ライトアングル20°タイプは軽荷重の穀物輸送に適しており、トラフ45°タイプは大容量のバルク搬送に適しています。 YUFENG は、コンベヤの設計図に応じてブラケットの傾斜角度を完全に調整できます。

2. Q: 製塩所や化学生産プラント向けに、防食性の等長トラフ アイドラーを供給できますか?

A: もちろんです。当社は 3 つの防食ソリューションを提供しています。UHMWPE 非金属ポリマー製等長アイドラー、ゴムコーティングされた耐摩耗性防錆鋼製アイドラー、および長期にわたる酸、アルカリ、塩霧の腐食性作業環境に適応できるカスタマイズされたステンレス鋼製内部シャフト アイドラーです。

3. Q: 最小注文数量と標準納期はどれくらいですか?

 A：サンプルトライアル注文のMOQは1個です。バルク正式注文MOQは100セットです。標準在庫の従来の等長アイドラー仕様は 7 営業日以内に納品できますが、カスタマイズされた非標準等長トラフアイドラー ローラーの場合は 15 ～ 20 日の生産期間が必要です。

4. Q: 等しい長さのトラフアイドラーは国際工業デザイン基準に準拠していますか?

A: すべての完成品は CEMA、ISO、MT/T 821 および DIN 世界工業規格に完全に準拠しており、国境を越えた輸出通関のために完全な公式検査報告書が添付されています。
