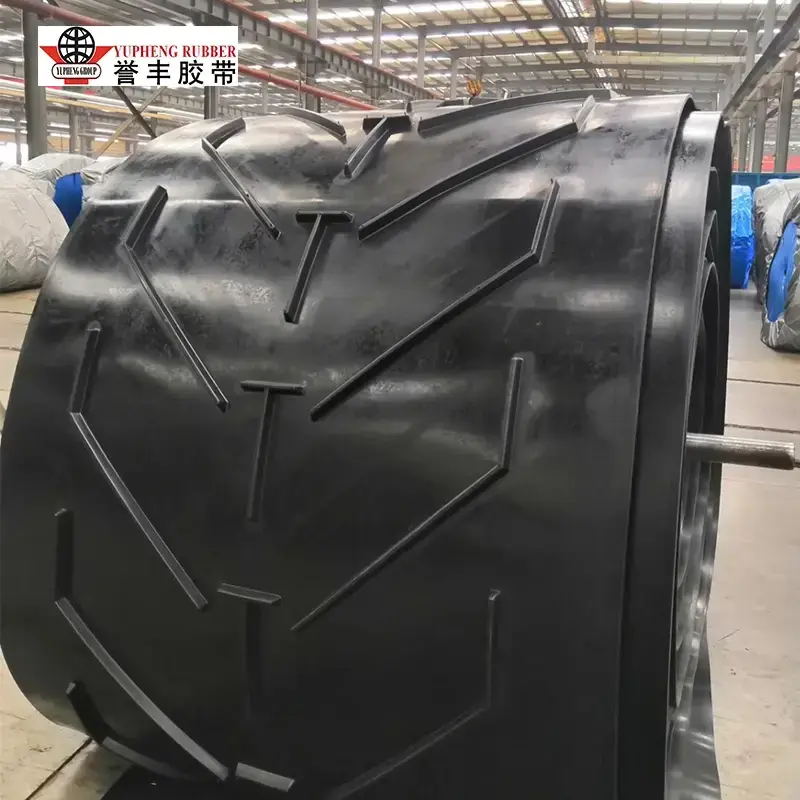

シェブロンコンベヤベルト

急角度のバルクマテリアルハンドリングの場合、YUFENG シェブロンコンベヤベルトは、隆起した V 字型、ヘリンボーンまたは山形のクリートにより、トラクションと搬送能力を強化します。平ベルトと比較して、模様のある表面は材料の巻き戻りを軽減し、最大 40° 以上の搬送角度をサポートします。鉱業、港湾、農業、建築資材産業にわたる石炭、鉱石、砂、砂利、穀物、肥料、その他のバルク材料に適しています。

材料・生産技術

1. 強化EPファブリックと耐久性のあるゴムコンパウンド

YUFENG シェブロン コンベヤ ベルトは、引張カーカスとして高品質の EP ポリエステル/ナイロン生地を使用しており、高強度、低伸び、良好なトラフアビリティ、および連続搬送に対する信頼性の高い耐衝撃性を提供します。上部カバーと底部カバーには天然ゴムと合成ゴムが配合されており、要求の厳しい産業環境に適したバランスの取れた耐摩耗性、耐老化性、柔軟性を実現します。

2. クリートとベルト本体のワンステップ一体加硫

YUFENG シェブロン ベルトの主な製造上の利点は、クリートとベルト本体の 1 段階の一体加硫にあります。最初にベルトを加硫し、クリートを個別に取り付ける従来の 2 段階の製造とは異なり、YUFENG は精密スチール製クリート金型と制御された連続加硫プロセスを使用して、クリートとベルトを均質な構造に形成します。この一体構造により、ゴムとクリートのより強力な接着が実現し、長期輸送中のクリートの亀裂、剥離、または脱落のリスクが軽減されます。

3. 一貫した品質を実現する多段階の工場検査

すべての原材料は国内外の認定サプライヤーから調達され、製造前に検査されます。完成したシェブロン ベルトは、引張強度、耐摩耗性、低温曲げ、ゴムとクリートの接着性を対象とした工場テストを受けます。これらの品質管理は、傾斜した重量物や連続的な搬送用途において、一貫した構造性能と信頼性の高いトラクションを維持するのに役立ちます。

フィールドテストデータとアプリケーションの検証

1. 連続試験による傾斜搬送性能

YUFENG は実験室での評価と現場の採掘作業データを組み合わせた 6 か月の連続追跡テストを実施し、傾斜搬送条件下でシェブロン ベルトと通常の平ベルトを比較しました。 20°を超える傾斜では、通常の平ベルトでは顕著な材料の滑りが見られ、25°ではロールバックが 30% を超えました。

同じ条件下で、YUFENG ベルトは 30° で安定した材料の動きを維持し、ロールバックは観察されず、材料の特性とクリートの構成に応じて、搬送角度が 40° までの用途でも引き続き効果的でした。

30°の傾斜と同じベルト速度では、シェブロン ベルトはテストした平ベルトよりも約 40 ～ 60% 高い搬送スループットを達成しました。盛り上がったクリートにより、バルク材料がベルト上で均一に分散され、後転が減少し、搬送効率が向上し、材料の繰り返しの移動が軽減されます。

2. 一体型クリート構造による長寿命化

現場記録と顧客からのフィードバックによると、YUFENG 一体加硫クリートは、同様の動作条件下で、同等のセグメント化クリート構造よりも 50% 以上長い耐用年数を提供できることが示されています。一体構造により、クリートの亀裂、変形、脱落を抑制し、連続傾斜搬送でも安定したベルト性能を維持し、予期せぬ交換ダウンタイムを軽減します。

3. 鉱業およびバルクマテリアルハンドリングにおける実証済みのパフォーマンス

東南アジアの露天掘り炭鉱では、YUFENG シェブロン ベルトが 28° ～ 32° の傾斜コンベアで原石炭と脈石を扱っていました。 18 か月連続の高負荷運転後も、クリートは目に見える亀裂もなく無傷のままであり、材料搬送は大きなロールバックもなく安定したままでした。

オーストラリアの採石場では、25 mm クリートを備えた C25 シェブロン ベルトが粉砕石灰石と骨材を粉塵が多く衝撃の多い条件下で 35 度の傾斜で搬送しましたが、クリートの脱落や破れは報告されておらず、顧客の以前の一般的なパターン付きベルトと比較して耐用年数がほぼ 2 倍になりました。

ヨーロッパの港では、15 mm のクリートを備えた C15 シェブロン コンベヤ ベルトが、22 ～ 25 °の傾斜で穀物と肥料を積み込むために使用されました。このベルトは、運転全体を通じて良好な通過性と安定した材料の流れを維持し、故障率が低く、顧客の連続バルク貨物取り扱い要件を満たしていました。

完全な製品仕様パラメータ

YUFENG は、シェブロン ベルトのフルサイズの生産とカスタム加工をサポートしており、さまざまな傾斜角度や素材に合わせてさまざまなクリート パターンと高さをカバーしています。

なぜYUFENGを選ぶのか？

1. 確実なクリート結合のための統合加硫

YUFENG は、コンベヤ ベルトの製造と輸出において 10 年以上の経験を持ち、専用のコンベヤ ベルト生産設備と標準化された品質検査手順を運用しています。当社のシェブロン コンベヤ ベルトは、ワン ステップの連続加硫プロセスを使用してクリートをベルト本体と一体化し、個別に取り付けられたクリートに一般的に伴う弱い結合点を回避します。一体構造により、長期傾斜搬送時のクリートの割れ・外れ・変形を軽減します。

2. 一貫したクリート形状を実現する精密成形

高精度のスチール金型を使用して、生産全体を通じてクリートの高さ、間隔、角度、全体的なパターンの一貫性を制御します。正確なクリート形状により、より均一な材料グリップが提供され、複数のベルトが同じ生産ラインに設置されている場合でも、予測可能な搬送パフォーマンスを維持できます。

3. 仕様から納品までの製造サポート

YUFENG はソースメーカーとして、動作条件の分析、ベルト仕様の選択からパターンのカスタマイズ、生産、技術支援まで完全なサポートを提供します。材料の特性や搬送角度に応じて、適切なベルト幅、厚さ、クリート高さ、構成を選択できます。安定した生産スケジュールにより、標準仕様と大量注文の両方に対応し、顧客の調達リードタイムと長期的なコンベヤメンテナンスコストの管理に役立ちます。

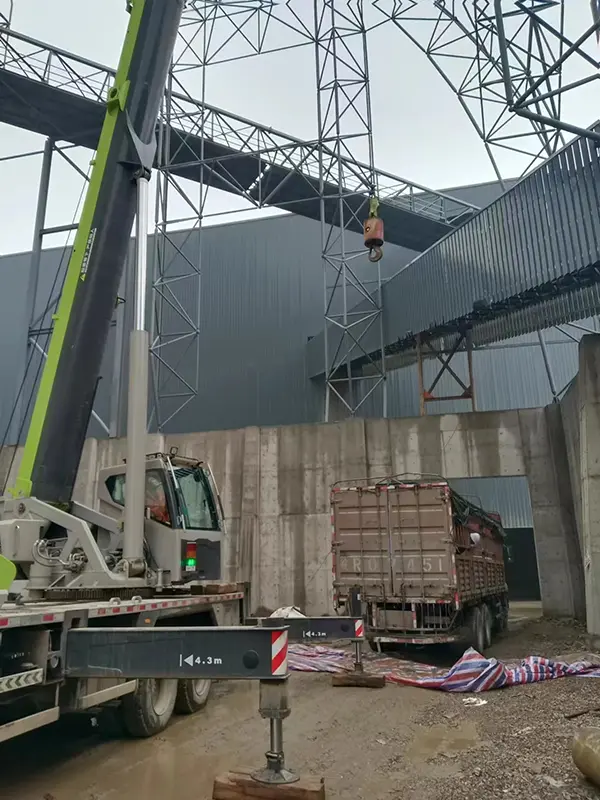

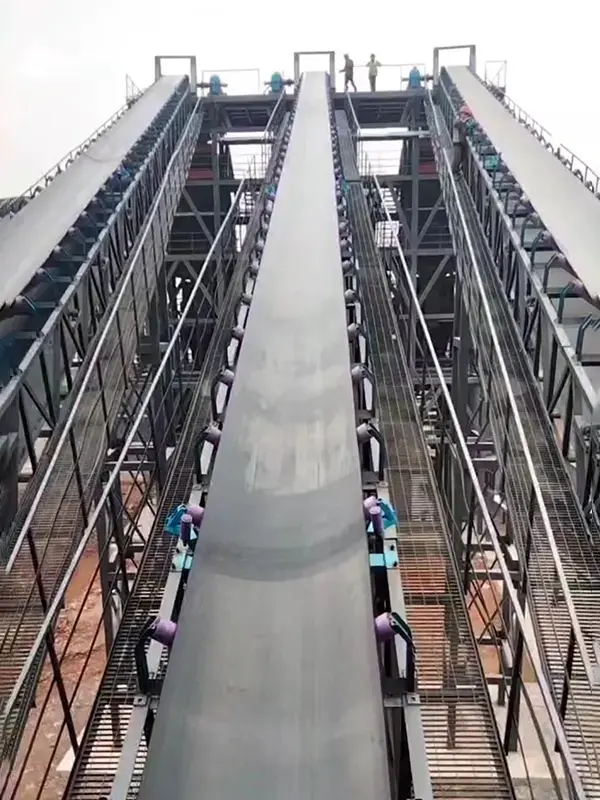

適切な用途

YUFENG シェブロン コンベヤ ベルトは、より強力な材料保持と安定した上向き搬送が必要​​な傾斜搬送用に設計されています。盛り上がったシェブロン クリートは、ロールバックを軽減し、さまざまな産業用途にわたって一貫した材料の流れを維持するのに役立ちます。

1. 採掘と石炭の取り扱い

原料炭、鉱石、脈石、その他のバルク材料を傾斜コンベアで輸送するのに適しています。強化された山形クリートは、重荷重や衝撃の多い条件下でも信頼性の高いグリップを提供します。

2. 採石場と建築資材

砕石、砂、砂利、セメント原料、骨材などの傾斜輸送に使用され、安定した原料の流れを維持し、ロールバックを軽減します。

3. 港とバルク貨物ターミナル

特に変化する荷重条件下で信頼性の高い搬送が必要​​な場合、石炭、鉱石、穀物、その他のバルク貨物をランプコンベアで積み下ろしするのに適しています。

4. 農業および穀物加工

穀物、肥料、飼料の搬送システムに適用可能。素材の特性や搬送角度に応じて、さまざまなクリートの高さとパターンを選択できます。

5. 化学肥料プラント

粒状肥料や化学原料の傾斜ハンドリング用に設計されており、安定したトラクションを提供し、連続運転時の原料の逆流を軽減します。

6. 袋詰め資材の搬送

傾斜コンベアラインでのセメント袋や肥料袋などの梱包物の搬送に適しています。クリート構造により、上方搬送時に袋の位置をしっかりと保持します。

よくある質問

1. シェブロンベルトとフラットコンベヤベルトの違いは何ですか?

主な違いはクリート表面の構造です。フラットコンベヤベルトは一般に水平または低角度の搬送に適していますが、急な傾斜では材料が滑り始める可能性があります。 YUFENG シェブロン ベルトは、V 字型またはヘリンボーン クリートを使用して表面のトラクションを高め、材料のロールバックを軽減し、安定した傾斜搬送をサポートします。材料の特性、ベルトの設計、動作条件に応じて、シェブロン ベルトは最大約 40°の角度で搬送できます。

2. どのようなクリート パターンとカスタマイズ オプションが利用できますか?

YUFENG は、オープン V、クローズ V、Y タイプ、U タイプ、ヘリンボーン、フィッシュボーン、マルチ V パターンなど、さまざまなクリート構成をサポートしています。標準のクリートの高さには 5 mm、15 mm、17 mm、25 mm、32 mm があり、カスタマイズされた寸法も利用できます。ベルトの幅、厚さ、クリートの形状、ゴムの性能は、搬送材料、傾斜角度、鉱業、港湾、農業、その他の産業における用途要件に応じて調整できます。

3. 予想される耐用年数とメンテナンス要件はどれくらいですか?

適切な動作条件と定期的なメンテナンスの下で、YUFENG 一体加硫シェブロン ベルトは、同等のセグメント化されたクリート ベルトよりも長い耐用年数を提供できます。定期メンテナンスには主に、クリートの磨耗、表面の傷や亀裂のチェック、ベルトの位置合わせの検査、および適切なコンベア張力の維持が含まれます。クリートはベルト本体と一体加硫されているため、クリートが外れるリスクが軽減され、予期せぬメンテナンスや交換のダウンタイムを最小限に抑えることができます。

4. サンプルやカスタマイズされた仕様を提供できますか?

はい。 YUFENG は仕様検証用のサンプルを提供し、カスタマイズされたベルト幅、厚さ、クリートパターン、クリート高さ、ゴム配合をサポートします。お客様は搬送角度、材料の種類、ベルトの寸法、動作条件を提供していただくことで、当社の技術チームが適切なシェブロン コンベヤ ベルト構成を推奨できるようになります。

玉峰に連絡する

鉱山、採石場、港湾、農業、その他の傾斜搬送用途に耐久性のあるシェブロン ベルトが必要な場合は、製品サンプル、技術仕様、最新の工場見積について YUFENG にお問い合わせください。
