ダイヤモンドパターンコンベアベルト

厳しい搬送条件でも安定したトラクションを発揮するように設計された YUFENG ダイヤモンド パターン コンベヤ ベルトは、隆起したダイヤモンド形の突起を備えており、一貫した多方向グリップを提供します。トレッドをイメージした表面は水をはじき、物質の蓄積を軽減し、濡れた環境、ほこりの多い環境、または振動が起こりやすい環境でもトラクションを維持します。製品の安定性と表面の清浄さが重要な食品加工、鉱業、その他の用途に最適です。

設計思想とパターン構造

1. 安定した搬送を実現する多方向トラクション

YUFENG ダイヤモンド パターン ベルトは、均等に分布した隆起ダイヤモンド プロファイルを使用して、ベルト表面全体にバランスの取れた摩擦を生み出します。主に方向性のトラクションを提供するシェブロン ベルトとは異なり、ダイヤモンド構造は、材料が前方に移動したり、横に移動したり、搬送方向の変化に遭遇したりしてもグリップを維持します。この全方向のトラクションにより、ベルトは、一方向のバルク材料の誘導ではなく、安定した材料の位置決めを必要とする用途に適しています。

2. よりクリーンなベルト操作のための最適化されたチャネル

The raised diamond blocks form interconnected channels across the belt surface. These channels help release water, dust, fines and sticky residues during operation, reducing material buildup compared with smooth flat belts. The structure is particularly useful for wet conveying, powder handling and applications requiring frequent belt cleaning or wash-down.

3. 製品保護のための制御された接触

隆起したダイヤモンド表面は、搬送される製品とベルト表面の間の直接接触を制限しながら、信頼性の高いトラクションを提供します。これにより、摩擦跡、表面損傷、製品の不要な動きを軽減できます。ノンマーキングデザインは、外観と表面品質が重要な食品、医薬品包装、電子部品、完成品に適しています。

4. さまざまな条件に合わせてカスタマイズ可能なパターン構造

YUFENG は、搬送用途に応じてダイヤモンドのサイズ、間隔、パターンの高さ、密度、ベルトの厚さ、カーカス構造を調整できます。特定の動作条件に合わせて、さまざまなカバー材質を選択することもできます。

利用可能なオプションには、PVC、PU、ゴム製カバーのほか、耐摩耗性、耐油性、食品と接触する用途向けにカスタマイズされた配合が含まれます。これにより、ダイヤモンド パターン ベルトを包装、物流、農業、鉱業、および一般産業用搬送用に構成できます。

材料の選択と一貫した製造プロセス

安定した搬送を実現する強化コア構造

YUFENG ダイヤモンドパターンコンベヤベルトは、さまざまな負荷要件と動作条件に応じて、慎重に選択された補強材を使用しています。すべてのカーカス素材は生産前に厳格な受入検査を受け、一貫した引張性能、寸法安定性、長期にわたる走行信頼性を保証します。

EP ファブリックカーカス:ポリエステルとナイロンの複合繊維構造により、優れた寸法安定性、低伸び、優れた耐伸張性を実現します。梱包、物流、一般産業輸送などの軽・中量搬送システムに適しています。

NNナイロンカーカス:ナイロン生地の補強により、柔軟性、耐衝撃性、耐疲労性が向上します。頻繁な曲げ、繰り返しの発停動作、動的な搬送条件が要求される用途に適しています。

スチールコード補強:高強度スチールコード構造は、より高い引張容量、より長い搬送距離、より大きな材料負荷を必要とする重荷重搬送用途に利用できます。

最適化されたカーカス構造は、ベルトの位置合わせを維持し、永久伸びを低減し、連続産業搬送中の動作安定性を向上させます。

さまざまな産業要件に対応するパターン付きカバー素材

ダイヤモンドパターンの表面層は、使用条件、材料特性、環境要件に応じて、さまざまなカバー材料で製造されます。

ダイヤモンドパターンの統合成形技術

YUFENG ダイヤモンドパターンベルトのダイヤモンドパターンは、精密成形と統合加硫技術によって形成されています。表面パターンが単純に印刷、接着、または取り付けられている低品質のベルトとは異なり、ダイヤモンド構造は製造中にベルトのカバー層と直接融合されます。

この一体構造によりパターンの密着力が強化され、長期使用時のダイヤモンドブロックの剥がれ、ひび割れ、剥離を防ぎます。連続的な摩耗や衝撃、繰り返しの搬送サイクルに対しても安定した摩擦性能を維持します。

YUFENG は、ダイヤモンドのサイズ、パターンの高さ、間隔密度、ベルトの厚さ、カーカス構造、カバー材料の選択など、さまざまなマテリアルハンドリング要件に応じたカスタマイズされたダイヤモンドパターン設計をサポートしています。

工場品質検査体制

出荷前に、すべての YUFENG ダイヤモンド パターン ベルトは厳格な工場検査手順を経て、機械的強度、表面性能、構造的信頼性が検証されます。

引張強度試験:ベルト カーカスが設計された耐荷重要件を満たしていることを保証し、継続的な張力下でも安定した動作を維持します。

耐摩耗性試験:研磨作業環境におけるカバーゴムの耐久性とパターン摩耗性能を評価します。

パターン接着試験:一体化されたダイヤモンド構造が長期使用中にもベルト表面にしっかりと接着された状態を維持することを確認します。

低温柔軟性試験:ベルトが柔軟性を維持し、低温の動作条件下でも亀裂が発生しないようにします。

寸法安定性検査:出荷前にベルトの幅、厚さ、走行精度を検査します。

性能検証とアプリケーションの比較

6か月の産業用追跡テスト

YUFENG は、食品加工、鉱業、物流の各アプリケーションにわたって 6 か月にわたる継続的なフィールド追跡テストを実施しました。ダイヤモンドパターンのコンベヤベルトは、同様の動作条件下で従来の平ベルトおよびシェブロンパターンのベルトと比較され、グリップ性能、材料の安定性、およびメンテナンス要件が検証されました。

摩耗条件下での耐久性の向上

現場での稼働記録に基づいて、YUFENG ダイヤモンドパターンベルトは、研磨性のある搬送環境において従来の平ベルトと比較して耐久性が向上していることが実証されています。

一体成形されたダイヤモンド構造により、印刷または貼り付けられたパターンと比較して、表面損傷に対する優れた耐性が得られます。強化されたカーカス構造と最適化されたカバーゴム配合により、ベルトは安定したトラクション性能を維持しながら、交換頻度とメンテナンスコストを削減します。

実際の産業応用事例

事例1：食品加工傾斜搬送プロジェクト

東南アジアの食品加工会社は、傾斜したコンベアセクションで粘着性のある生地や艶のある製品を輸送する際に、頻繁に製品ロスを経験しました。以前の平らなコンベア ベルトでは、材料の付着、製品の滑りが発生し、洗浄の必要性が増加しました。

YUFENG は、ダイヤモンド間隔が最適化された食品グレードの PVC ダイヤモンド パターン ベルトを供給しました。模様のある表面により製品の離型性が向上し、傾斜搬送時の滑りが軽減され、日常の清掃作業が簡素化されました。

連続生産運転後、お客様はより安定した材料輸送を実現し、製品の動きや表面の付着によるロスを削減しました。

事例 2: 採掘作業における湿った鉱石の輸送

南米の銅鉱山では、複数の移送ポイントを備えた傾斜セクションで湿った鉱石材料を輸送するためのコンベア ベルトが必要でした。従来のシェブロン ベルトは、直線の傾斜では良好に機能しましたが、方向を変えるときに材料の巻き戻りや安定性の低下が発生しました。

YUFENG は、強化カーカス構造を備えた耐久性の高いゴム製ダイヤモンド パターン コンベヤ ベルトを供給しました。ダイヤモンド表面によって生成される全方向摩擦により材料保持性能が向上し、パターン チャネルにより湿った微細材料の蓄積が減少します。

長期稼働後も安定した搬送性能を維持し、清掃や調整の手間も軽減しました。

事例3：物流自動仕分けシステム

ヨーロッパの配送センターでは、傾斜セクション、下降セクション、転送ポイントを含む複雑な仕分けシステム用のコンベア ベルトが必要でした。平ベルトでは速度変更時にパッケージが移動するため、頻繁な調整が必要でした。

YUFENG は、小包輸送用に設計された跡のつかないダイヤモンド パターン ベルトを提供しました。バランスの取れた摩擦面により、高頻度搬送中の製品の外観を保護しながら、パッケージの安定性が向上しました。

お客様は、メンテナンス頻度の削減とコンベアの信頼性の向上により、よりスムーズな仕分け作業を実現しました。

工場検証サポート

YUFENG は、ダイヤモンド パターン ベルト ソリューションを評価するお客様に、生産記録、検査書類、技術パラメータ、実際のアプリケーション参考資料を提供できます。

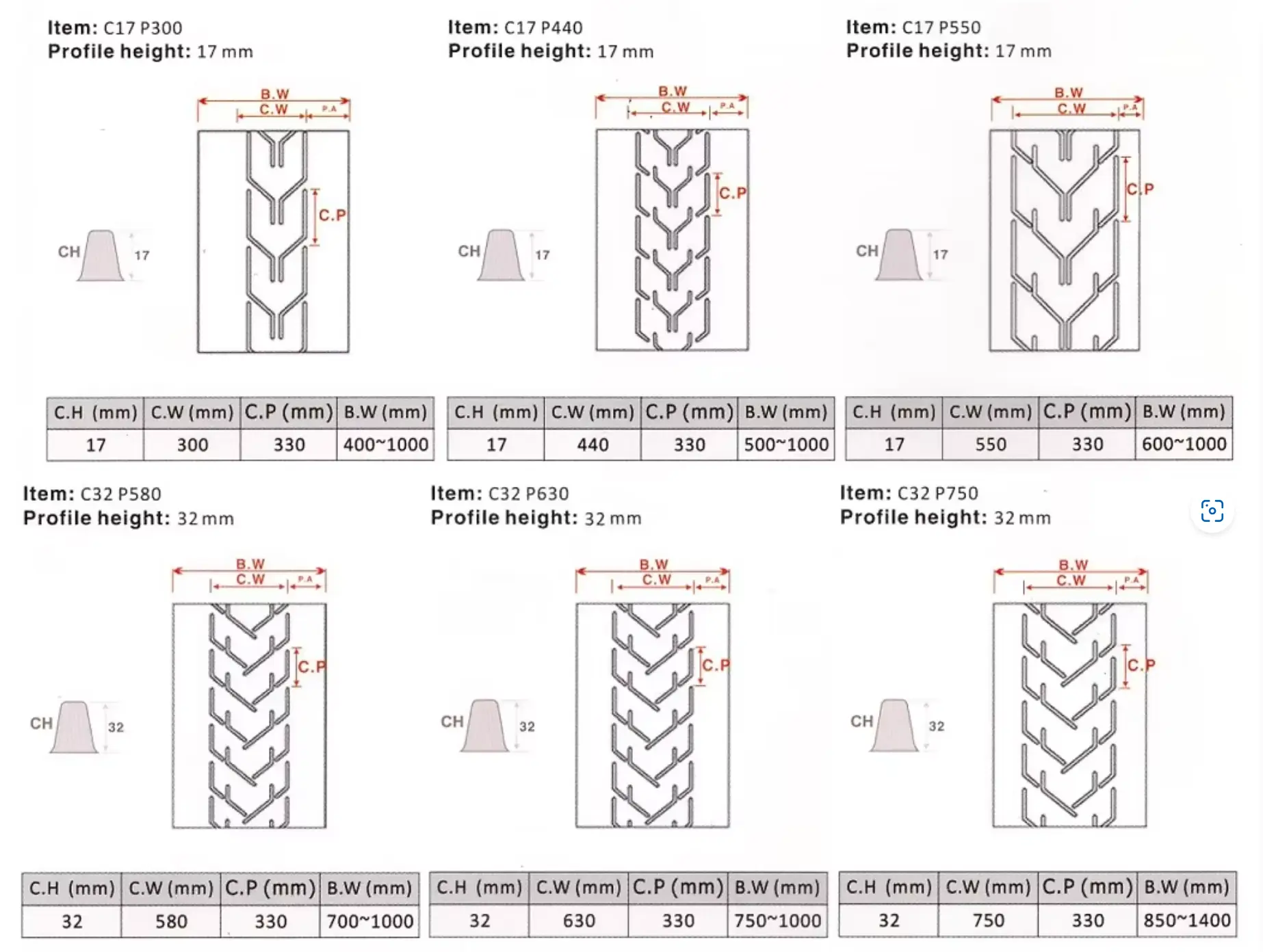

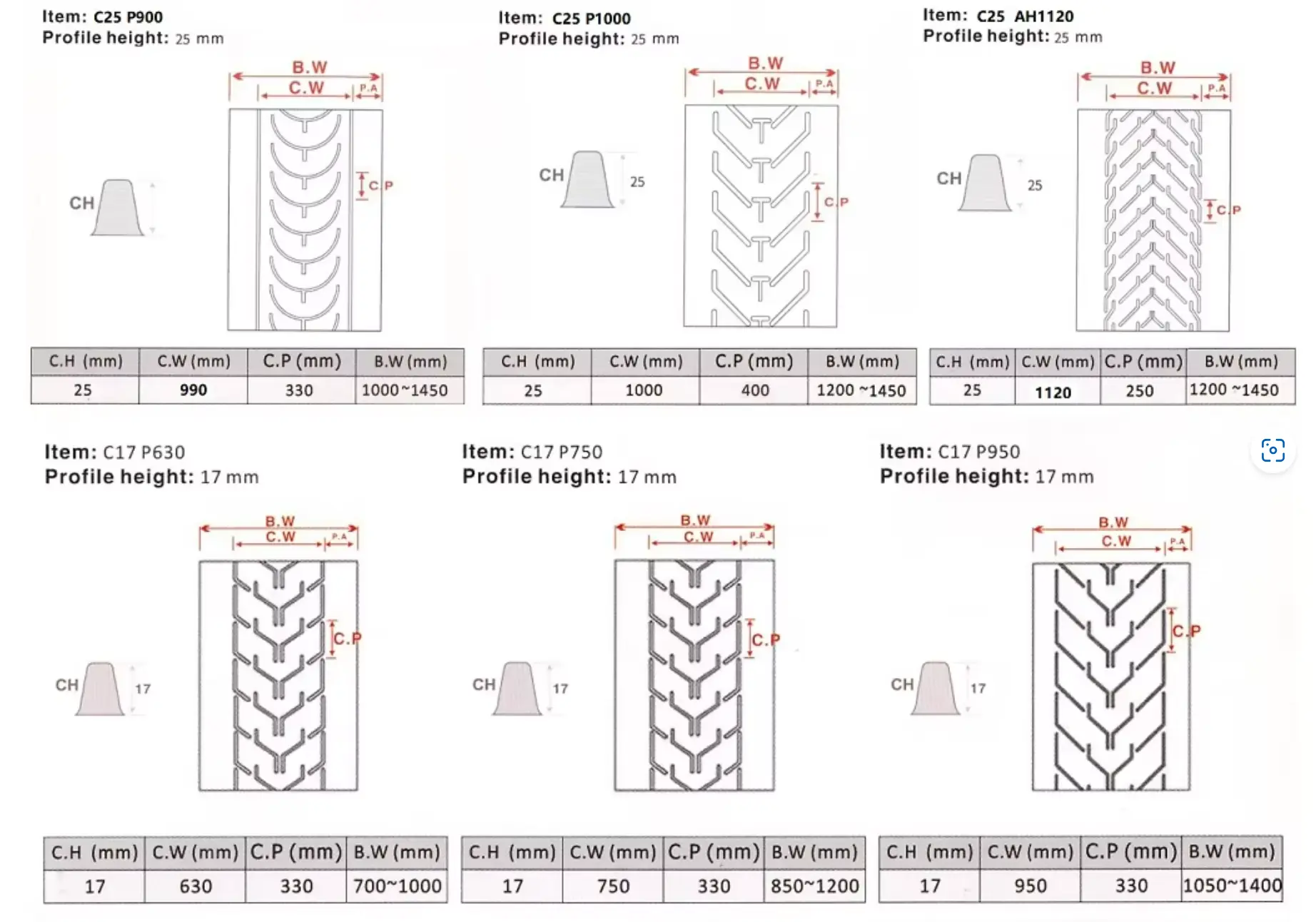

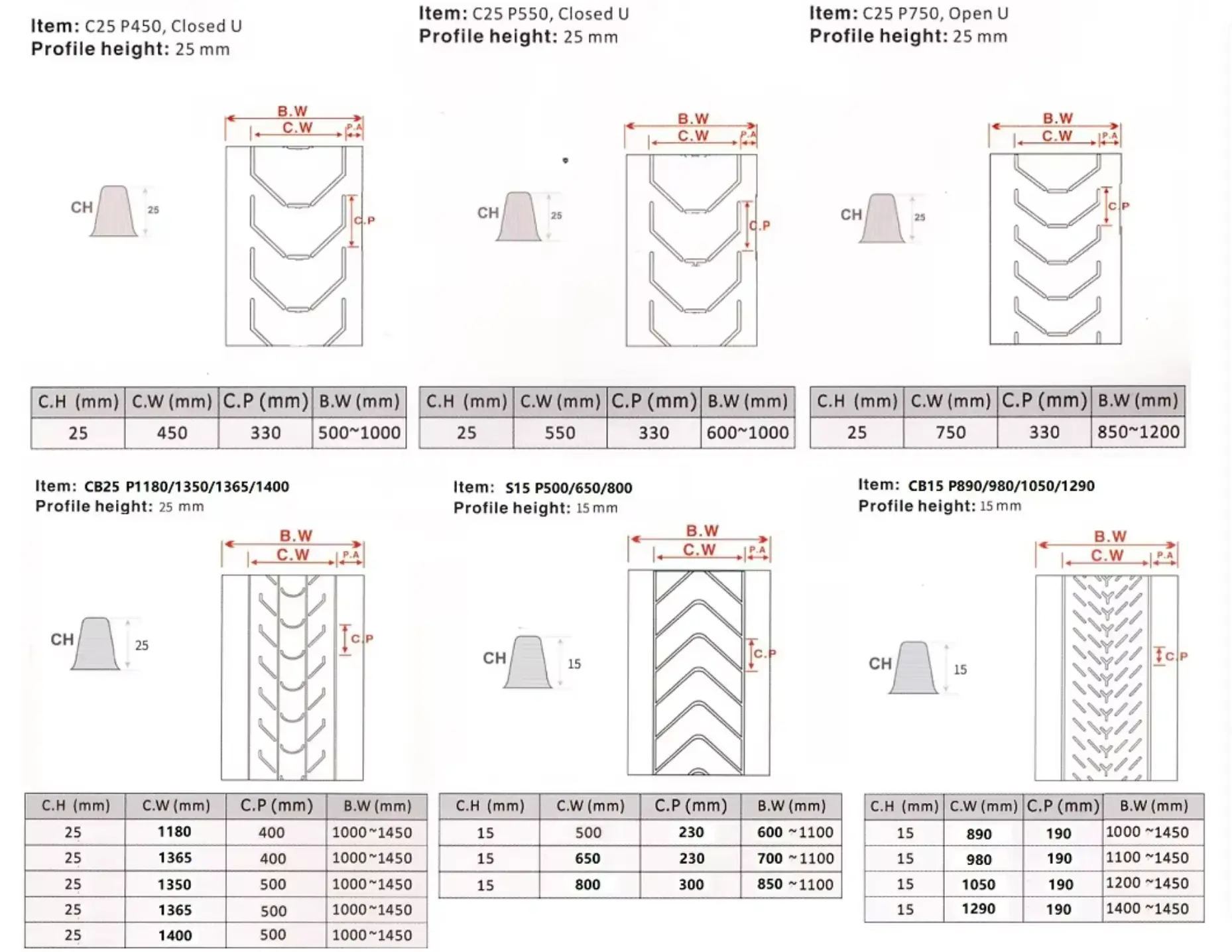

完全な製品仕様パラメータ

当社は、ダイヤモンド パターン ベルトのフルサイズの生産とカスタム加工をサポートしており、複数の素材タイプと構成をカバーしています。

YUFENG ダイヤモンドパターンベルトを選ぶ理由

1. 安定搬送を実現する全方位グリップ

主に方向性のトラクションを提供するシェブロン ベルトやヘリンボーン ベルトとは異なり、YUFENG ダイヤモンド パターン コンベヤ ベルトは対称ダイヤモンド表面設計を採用し、複数の方向にバランスの取れた摩擦を生成します。全方位グリップ性能により、曲線搬送や頻繁な発進停止動作、傾斜搬送時の材料のズレを軽減し、安定した製品ハンドリングを実現します。

2. セルフクリーニングパターンによりメンテナンスを軽減

隆起したダイヤモンド構造により自然な溝が形成され、動作中に水、ほこり、粘着性の残留物を排出します。平ベルトと比較して、物質の蓄積、洗浄頻度、メンテナンスのダウンタイムが削減されます。このセルフクリーニング機能により、湿った、ほこりの多い、食品加工環境における搬送の安定性が向上します。

3. 跡が残らない表面で製品を保護

最適化されたダイヤモンドパターンは、搬送物との穏やかな接触を維持しながら信頼性の高いグリップを提供し、傷、跡、製品の損傷を軽減します。完成品、食品、電子部品など、安定した丁寧な取り扱いが求められる用途に適しています。

4. さまざまな用途に対応する柔軟な材料オプション

YUFENG は、さまざまな作業条件に合わせてさまざまなカバー素材を提供しています。

ラバーダイヤモンドパターンベルト:耐摩耗性と耐衝撃性が必要な採掘、骨材、および頑丈な用途に適しています。

PVCダイヤモンドパターンベルト：洗浄が容易な包装、物流、一般産業用搬送用。

PUダイヤモンドパターンベルト:食品加工や耐油性、耐薬品性が要求される用途に。

5. 工場直接供給とカスタマイズされたソリューション

YUFENG は 10 年以上の製造と輸出の経験を持ち、材料の選択、パターンのカスタマイズ、仕様のマッチング、技術サポートを含む完全なコンベヤ ベルト ソリューションを提供します。 YUFENG は、厳格な品質管理と専門的な生産能力を通じて、世界中の顧客が搬送の信頼性を向上させ、メンテナンスコストを削減し、ベルトの耐用年数を延長できるよう支援しています。

適切な用途

YUFENG ダイヤモンド パターン コンベヤ ベルトは、信頼性の高い牽引力、材料の安定した位置決め、効果的な表面洗浄性能を必要とする産業用搬送システム向けに設計されています。全方向ダイヤモンド構造により、傾斜搬送、湿った材料、製品の取り扱い、複雑なコンベヤレイアウトなどの幅広い用途に適しています。

1. 食品加工業

傾斜コンベアセクションでの粘着性、光沢のある、滑りやすい食品の搬送に適しています。食品グレードの PVC および PU オプションは、頻繁な洗浄操作と厳格な衛生管理が必要な用途に簡単な洗浄性能を提供します。

一般的な用途には、ベーカリー製品、加工食品、食肉加工、スナック製造、食品原料の輸送などがあります。

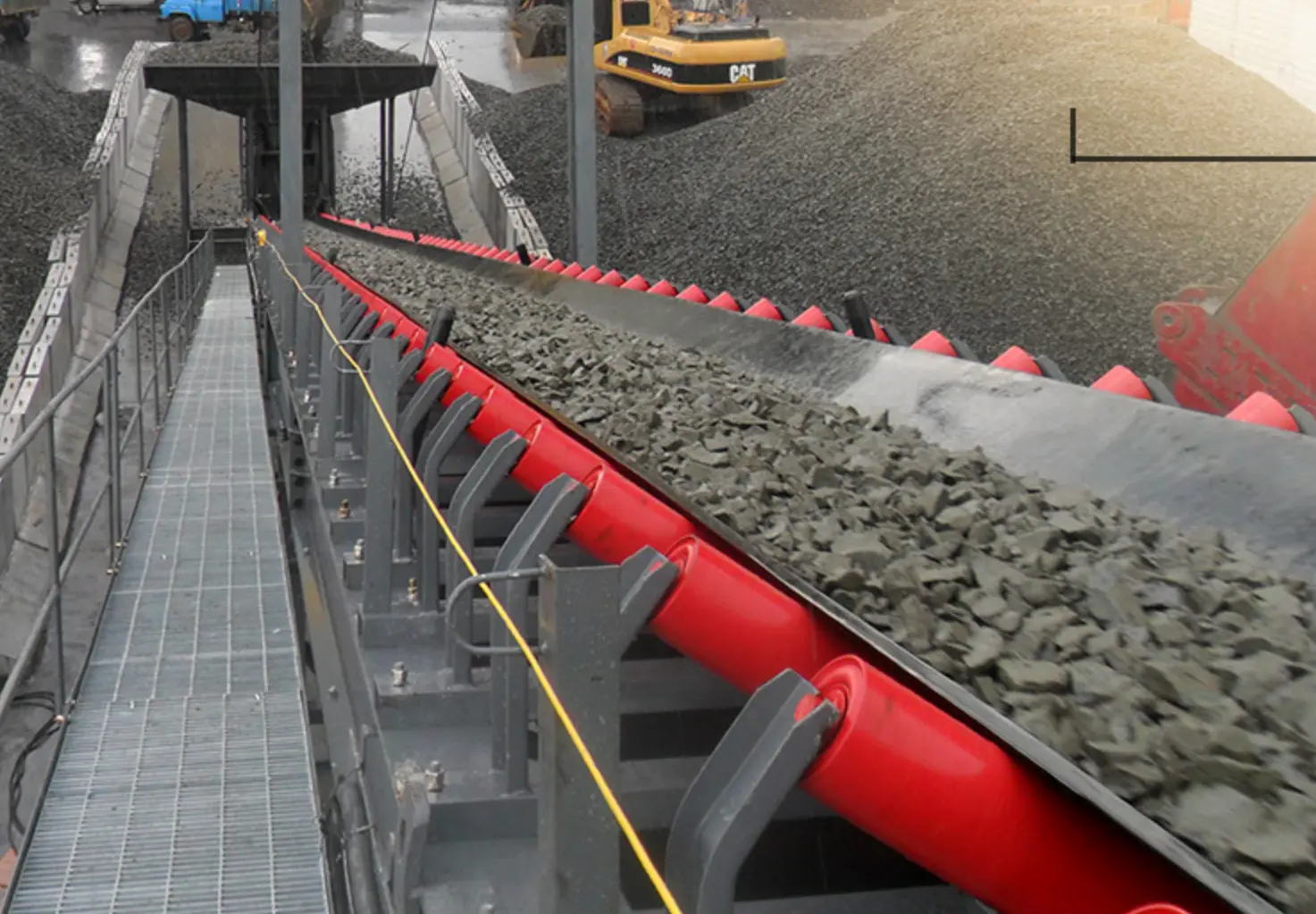

2. 採掘および採石場の運営

ダイヤモンドパターンの表面は、特に方向や湿気の状態が変化する傾斜搬送システムにおいて、湿った鉱石、骨材、鉱物材料に対して安定したグリップを提供します。

自動洗浄表面は、湿った微粒子によって引き起こされる物質の蓄積を軽減し、要求の厳しい採掘環境での搬送の安定性を向上させます。

3. 農業およびバルクマテリアルハンドリング

滑りにくいダイヤモンド表面は、材料の穏やかな取り扱いと安定した輸送が必要な農業用搬送用途に適しています。

一般的な用途には、穀物の移送、果物や野菜の洗浄ライン、製糖工場の原料搬送、農産物選別システムなどがあります。

4. 物流・倉庫システム

ダイヤモンド パターン ベルトは、傾斜輸送や自動仕分けプロセス中にパッケージ、カートン、小包の安定した動きを維持するのに役立ちます。

多方向のグリップ性能により、加速時、制動時、連続物流作業時の製品のズレを軽減します。

5. 包装産業

このベルトは、パッケージ化された完成品を異なる生産レベル間で搬送するために広く使用されています。パターン化された表面により、パッケージの外観へのダメージを最小限に抑えながら、製品の安定性が向上します。

カートン搬送、箱詰め製品の搬送、自動包装生産ラインに最適です。

6. 建設資材の搬送

耐久性の高いゴム製ダイヤモンドパターンベルトは、コンクリート骨材、砕石、レンガ、砂などの建設資材の輸送に強力な耐摩耗性と耐衝撃性を提供します。

全方向トラクション設計により、粉塵や摩耗の多い運転条件下での搬送の信頼性が向上します。

7. 製造および組み立ての用途

ダイヤモンド パターン ベルトは、コンポーネントや完成部品の制御された動きを必要とする製造プロセスにおいて、安定した製品の位置決めを実現します。

一般的な用途には、電子部品の取り扱い、組立ライン、部品輸送、工業生産システムなどがあります。

よくある質問

1. ダイヤモンドパターンベルトとシェブロンパターンベルトの違いは何ですか?

主な違いはグリップの方向です。シェブロン ベルトまたはヘリンボーン ベルトは、主に 1 つの搬送方向にトラクションを提供する V 字型リブを使用しており、バルク材料の直線傾斜輸送に適しています。

YUFENG ダイヤモンドパターンコンベヤベルトは、バランスの取れたグリッド構造に配置された隆起したダイヤモンド形の突起を使用しており、全方向の摩擦を生み出します。ベルトの曲線、方向転換、横移動や複雑な使用条件下でも安定した搬送性能を発揮します。

したがって、ダイヤモンドパターンベルトは、直線搬送を超えた柔軟なマテリアルハンドリング性能を必要とする搬送システムにとって、より汎用性が高くなります。

2. ダイヤモンドパターンベルトは食品グレードの用途に適していますか?

はい。 YUFENG は、清潔さ、容易なメンテナンス、信頼性の高い搬送性能を必要とする食品加工環境向けに設計された、食品グレードの PVC および PU ダイヤモンド パターン ベルトを提供しています。

非多孔質の表面は掃除が簡単で、自動洗浄ダイヤモンド構造により、連続運転中の物質の蓄積と汚染のリスクが軽減されます。

3. どのようなカスタマイズ オプションが利用できますか?

YUFENG は、次のようなさまざまなアプリケーション要件に応じた包括的なカスタマイズをサポートしています。

ダイヤモンドサイズ10mm～50mm、パターン高さ0.8mm～25mm、パターン密度、ベルト幅、ベルト厚さ、カーカス構造、カバー材質、ベルト色。

利用可能な材料オプションには、負荷要件に応じて布地またはスチールコード補強を備えたゴム、PVC、PU カバーが含まれます。すべてのカスタマイズされたベルトは出荷前に工場で性能テストを受けます。

4. セルフクリーニング機能はどのように機能しますか?

隆起したダイヤモンド パターンにより、各突起の間に自然な溝が形成されます。ベルトの移動中、水、ほこり、微粒子、粘着性の残留物が搬送面に蓄積せずに、これらのチャネルを通って流れる可能性があります。

この構造により、従来の平コンベヤベルトに比べ、表面清浄度が向上し、安定した摩擦性能が維持され、メンテナンスの負担が軽減されます。

5. ダイヤモンドパターンベルトの最大搬送角度はどれくらいですか?

YUFENG ダイヤモンドパターンコンベヤベルトは、材料の特性とベルトの仕様に応じて、最大約 45° の傾斜搬送角度を実現できます。

実際の最大角度は、材料の粒径、含水率、材料の形状、搬送速度、ダイヤモンドパターンの構成などの要因によって異なります。

当社の技術チームは、実際の作業条件に応じて、最適なパターンのサイズ、高さ、密度を推奨します。

6. 耐用年数とメンテナンス要件は何ですか?

標準的な動作条件下では、YUFENG ダイヤモンド パターン ベルトは、特に追加のトラクションと表面洗浄性能が必要な用途において、従来の平ベルトよりも長い耐用年数を提供できます。

定期的なメンテナンスには、パターンの摩耗のチェック、パターンの溝からの埋め込み物質の除去、適切なベルト張力の維持、およびベルトの表面状態の定期的な検査が含まれます。

セルフクリーニング設計により、清掃頻度が減り、全体的な搬送効率が向上します。

玉峰に連絡する

食品加工、鉱業、物流、農業、工業用搬送用途に多用途の全方向滑り止めコンベヤ ベルトが必要な場合は、今すぐ YUFENG にお問い合わせいただき、無料サンプル、技術的な推奨事項、工場の見積もりを入手してください。
