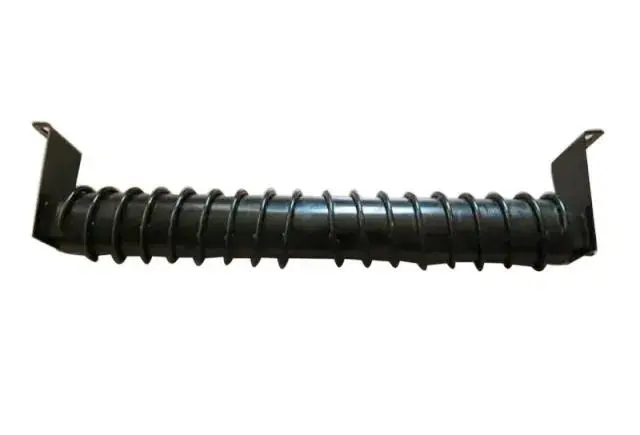

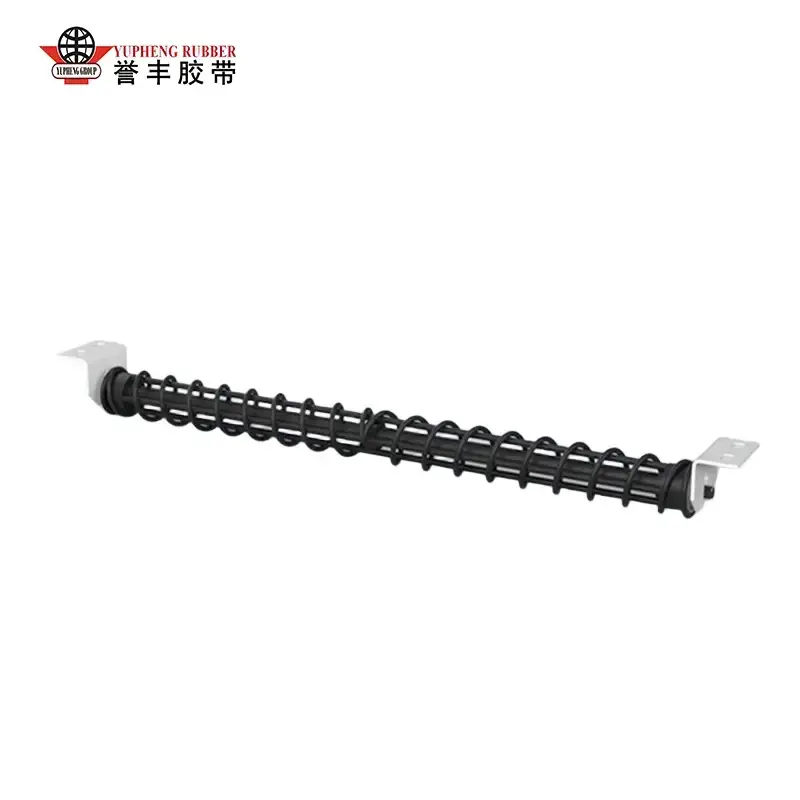

スパイラルリターンアイドラローラー

YUFENG は高性能自動洗浄コンベヤ アイドラー シリーズ製品を専門とし、中国北部の専門コンベヤ機械産業クラスターに中核生産拠点と自動化ワークショップを備えています。このブランドは、粘着防止スパイラル構造設計、耐摩耗性の高強度原材料、およびマルチチャネル ラビリンス シーリング技術をすべてのスパイラル リターン アイドラー ローラーに統合しています。

試験の基本情報

YUFENG は、要求の厳しいリターン側コンベア条件下でのスパイラル リターン アイドラー ローラーの長期性能を評価するために、6 か月間連続して現場で動作するテストを実施しました。このテストは、地下石炭採掘、セメントクリンカー搬送、港湾鉱物粉末荷降ろし、火力発電灰輸送など、複数の産業環境を対象としました。

テストシナリオには、高粉塵、高湿度、泥状で粘着性のある物質条件が含まれており、リターンベルトの各平方メートルには平均 4 ～ 9 kg の残留粘着性鉱石粉末、泥、灰が付着していました。これらの条件は、連続工業搬送で遭遇する一般的な材料付着問題を再現するために選択されました。

テスト結果により、粘着性のある材料を扱う戻り側コンベアアイドラーの場合、基本的な耐荷重能力だけでは十分ではないことが確認されました。自動材料リリース性能、付着防止機能、およびベルトのトラッキング安定性は、スムーズなリターンベルト動作を維持するために重要です。これらの性能要件は、YUFENG アイドラー ローラーの核となる設計ロジックを形成します。

セルフクリーニングスパイラル構造性能試験

粘着性のある材料条件下での比較フィールドテスト

YUFENG は、同一の粘着灰搬送条件下で、スパイラル リターン アイドラー ローラーと通常のスムース リターン アイドラー ローラーとの間で 2 週間の比較フィールド テストを実施しました。テスト結果は、材料の接着制御とメンテナンス要件に大きな違いがあることを示しました。

通常のスムーズリターンアイドラーローラーでは、8 ～ 12 時間の連続運転後にローラー表面に不均一な物質が蓄積します。蓄積した粘着性物質は不規則な膨らみを形成し、ベルトのずれの問題を引き起こし、12 時間に 1 回手動でクリーニングする必要がありました。洗浄の停止はそれぞれ約 18 ～ 22 分間続き、メンテナンスの作業負荷が増大し、コンベアの可用性が低下しました。

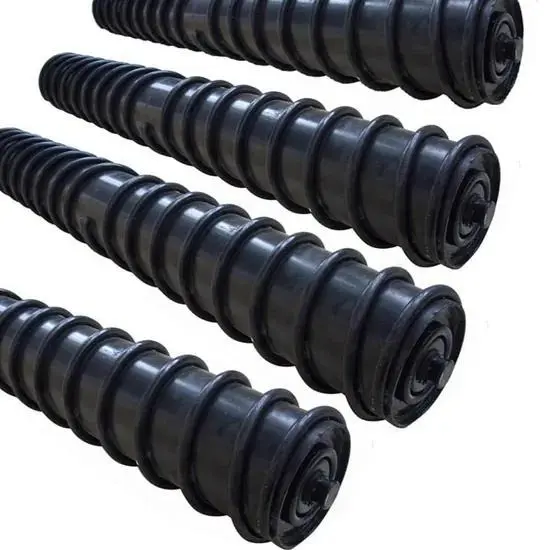

YUFENG アイドラーローラーは対称二重螺旋フライト構造を採用しています。ローラー回転中、スパイラル面が残留粘着物を連続的に除去し、ベルト中央から両側へ誘導します。 30 日間の連続運転後、ローラー表面に明らかな物質の蓄積は観察されず、頻繁に手動で清掃する必要がなくなりました。

1. 対称双方向S字スパイラルフライトデザイン

高張力鋼製スパイラルフライトはベルト接触軌道に合わせて精密溶接されています。双方向のスパイラル構造により、バランスの取れた横方向の材料押し力が生成され、コンベヤベルトのゴム層に集中的な摩耗や損傷を引き起こすことなく、粘着性の残留物をベルトの両端に向かって均等に移動させます。

2. 多層ラビリンス複合シールシステム

内部の3チャンネルナイロンラビリンスシールと外部のゴム製防塵リングを組み合わせた多段保護構造です。この設計により、粉塵、泥水、細かい灰が軸受キャビティに侵入するのを効果的に遮断し、材料の汚染によって引き起こされる軸受の詰まりやローラの回転の詰まりなどの一般的な故障を防ぎます。

3. 同心バランス重量配分構造

自動化された CNC 旋削技術により、ローラー パイプの同心度がインジケーターの振れ合計 0.3 mm 以内に制御されます。最適化されたダイナミックバランス設計により、高速コンベア動作中の回転振動振幅が 0.8mm 未満に抑えられ、ベルトの張力損失がさらに低減され、コンベアシステムの不必要なエネルギー消費が低減されます。

防塵・防泥・耐腐食性能試験

環境シミュレーション試験条件

YUFENG スパイラル リターン アイドラー ローラーは、屋外の屋外および地下の湿った搬送環境向けに設計されています。そのシール性能と耐腐食性能は、専門的な環境シミュレーション試験によって検証されました。

試験では、高濃度の鉱物粉塵への曝露と組み合わせて、水流量 9 mm/h での継続的な泥水の飛沫をシミュレートしました。シールの信頼性と腐食防止性能を評価するために、サンプルをこれらの過酷な条件下で連続 40 分間連続操作しました。

検証されたテスト結果

試験後、軸受キャビティは完全に乾燥したままであり、水や塵の浸入はありませんでした。溶融亜鉛メッキのローラーシェルとスパイラルフライトは、剥がれたり表面に損傷を与えたりすることなく、無傷の防食コーティングを維持しました。試験後のベアリングの回転抵抗の増加はわずか 3% であり、ローラーの失速や回転不良は観察されませんでした。

この安定したシールと耐腐食性能により、YUFENG アイドラー ローラーは、雨の多い屋外港、水の豊富な地下鉱山、セメント工場のスプレー洗浄環境でも確実に動作することができます。この設計により、錆、材料の蓄積、ベアリングの損傷による停止のリスクと交換コストが効果的に削減されます。

インテリジェントな逸脱防止と効率的な動作の比較

継続的な現場での荷重および動作テストを通じて、YUFENG スパイラルリターンアイドラーローラーは、通常のスムーズリターンアイドラーよりも 40% 高い総合的な動作効率を実現しました。具体的な比較データを以下の表に示します。

検証済みの標準製品の技術パラメータ

1. ローラーシェル原料

YUFENG アイドラーローラーは、ローラーシェル素材として Q235 高精度シームレス電縫炭素鋼管を使用しています。各パイプは製造前に厳格な原材料検査を受け、耐摩耗性、耐衝撃性、屋外および地下での長期的な動作信頼性を向上させるために溶融亜鉛メッキの防食処理が施されています。

2. 適合するコンベヤベルト幅範囲

標準アイドラーローラーは、400mm ～ 2000mm のコンベヤベルト幅をサポートし、軽負荷、中負荷、および重負荷のバルク材料搬送システムをカバーします。

3. 標準ローラ外径オプション

標準ローラー径はΦ89mm、Φ108mm、Φ133mm、Φ159mm、Φ168mm、Φ219mmを用意しております。コンベヤの構造や動作要件に応じて、特別な直径のカスタマイズが可能です。

4. 単一ローラーの静的耐荷重

シングルローラーの最大静荷重容量は 1500kg に達し、鉱石、石炭、バルク工業資材などの重量物を扱う長距離搬送システムの要件を満たします。

5. コンベヤベルトの厚さの適合

このローラーは、標準的なゴム製コンベヤ ベルト、耐火性採掘ベルト、耐摩耗性セメント コンベヤ ベルトなど、厚さ 3 mm ～ 18 mm の範囲のコンベヤ ベルトと互換性があります。

6. 使用温度適応範囲

YUFENG スパイラル リターン アイドラー ローラーは、-40 °C から +65 °C まで安定した動作を維持するため、低温の野外採掘環境や高温の工業生産ラインに適しています。

7. 標準シングルローラー正味重量

標準正味重量の範囲は、ローラーの直径、有効長、構造構成に応じて 6.2kg ～ 28.7kg です。

8. 標準ベアリング構成

ローラにはC3すきまZZシールド深溝玉軸受を採用し、回転抵抗が低く、熱膨張耐性があり、グリース充填が不要なメンテナンスフリーで、サービスサイクル全体にわたって安定した動作をサポートします。

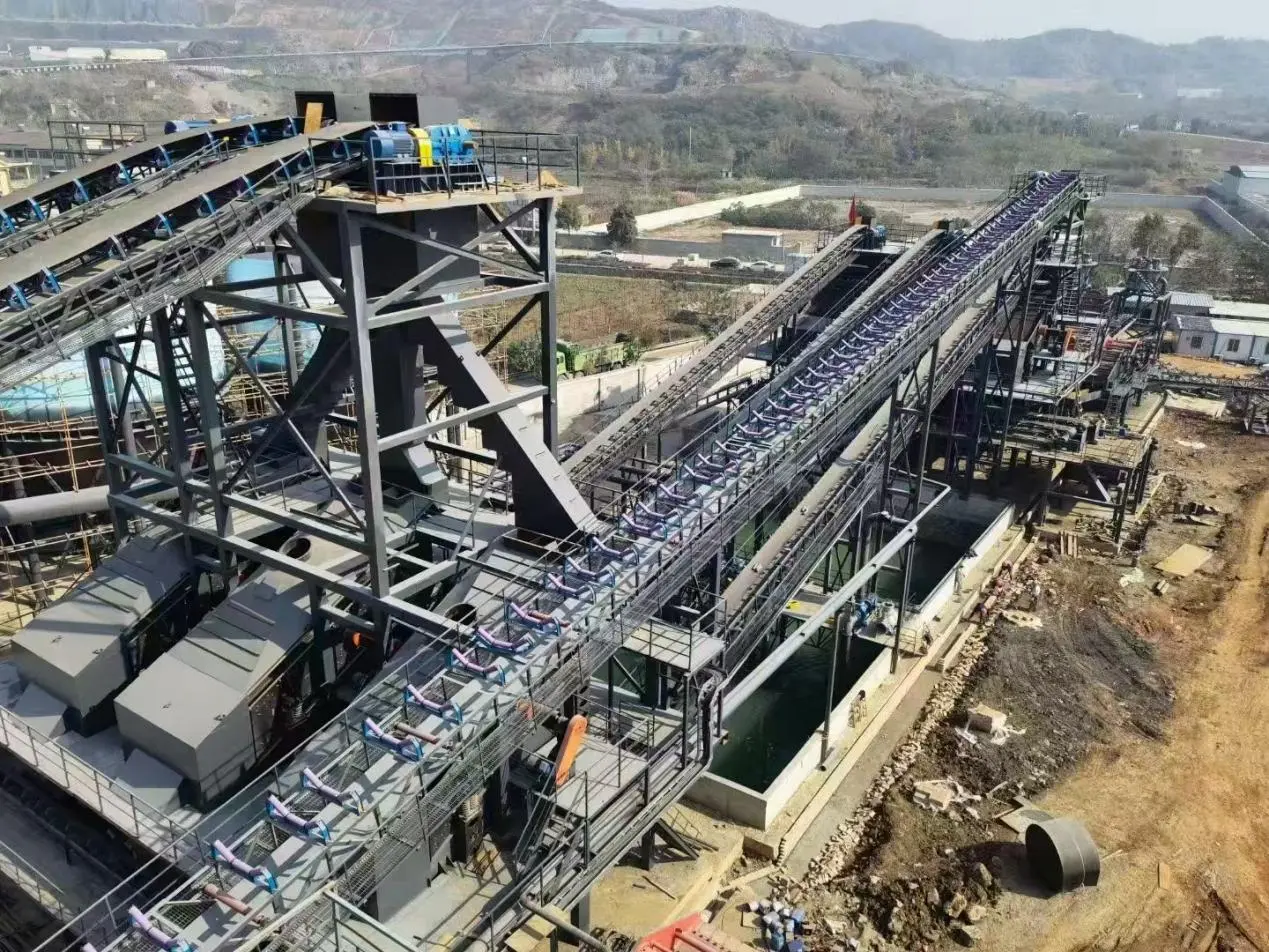

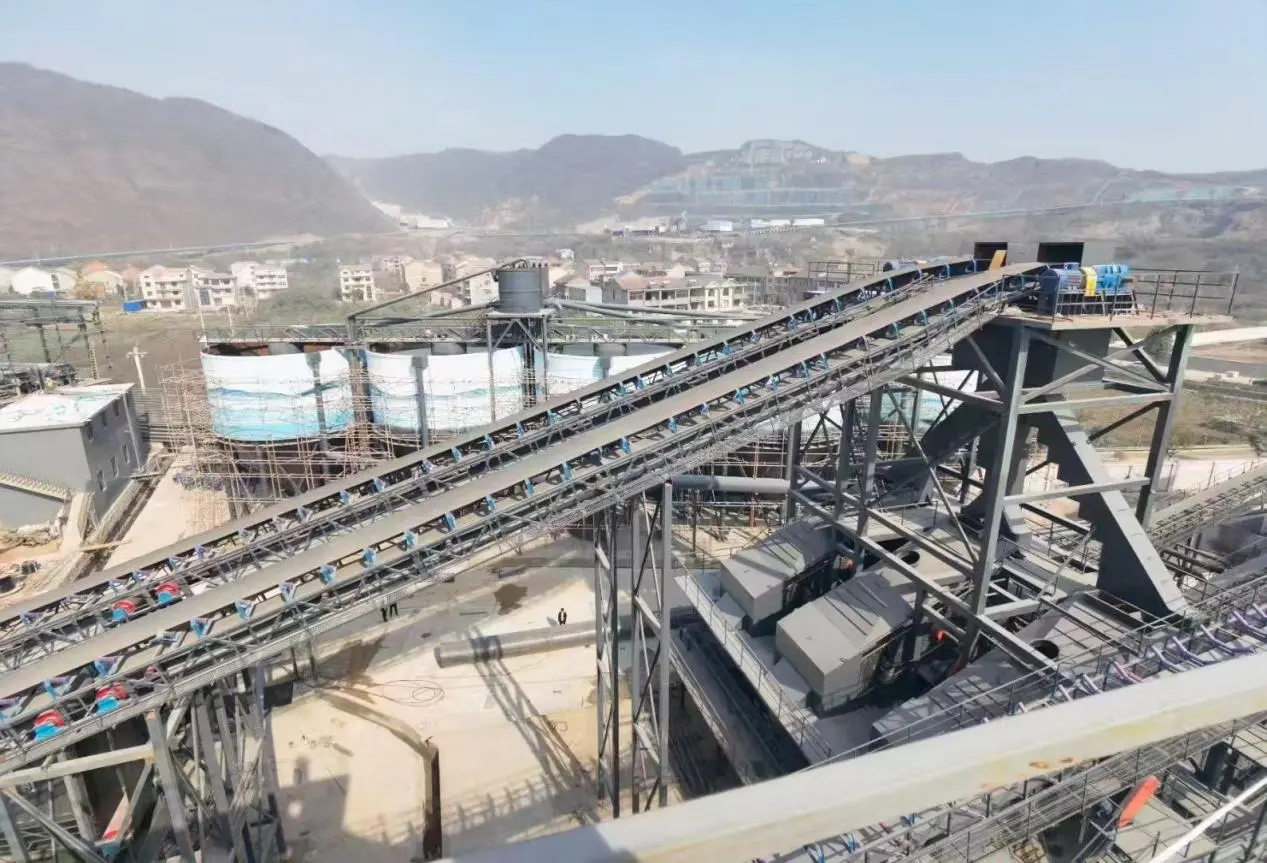

実際の産業ユーザーの現場での応用事例

1. 地下炭鉱リターンコンベアの応用例

地下炭鉱の顧客は、以前、湿った石炭スライムと岩粉の蓄積によって引き起こされるリターンアイドラーの詰まりを頻繁に経験しました。これらの故障により、ベルトのずれ、繰り返しの生産中断、および手作業によるクリーニングのコストが高くつく結果となりました。

従来のリターンアイドラーを YUFENG アイドラーローラーに置き換えた後、コンベアシステムは 6 か月間連続稼働しました。毎日の手作業による清掃シフトがなくなり、ベルトのずれによる故障が 70% 以上減少し、毎月のアイドラー交換コストが 55% 以上削減されました。このソリューションは、頻繁な手作業による機器の清掃によって引き起こされる地下保守の安全上のリスクも軽減しました。

2. 沿岸港バルク鉱物コンベヤーの応用

継続的な雨にさらされ、海塩霧の条件下で稼働している沿岸の鉱石ターミナルは、以前は急速なローラー腐食と鉱物粉の蓄積に悩まされていました。従来のスムーズなリターンアイドラーでは、表面に堆積が発生し、高価なコンベア ベルトに傷がつきました。

溶融亜鉛メッキシェルと自動洗浄スパイラル構造を備えたYUFENGスパイラルリターンアイドラーローラーを採用した後、材料の付着の問題は大幅に減少しました。供給されたローラーの 1 つのバッチは、交換することなく 8 か月以上継続的に動作し、過酷な海洋環境でも安定した性能を維持しています。

3. セメント工場の粘着灰搬送用途

大規模なセメント生産拠点では、湿ったクリンカー灰によって引き起こされる深刻なリターン ローラーの付着に直面しました。交換前は、メンテナンス チームがシフトごとにリターン ローラーを手動で清掃する必要があり、多くの労働力が消費され、コンベヤーのダウンタイムが頻繁に発生していました。

YUFENG アイドラーローラーを取り付けた後、スパイラル構造により動作中に蓄積した灰が自動的に除去されます。清掃の人件費が約 3 分の 2 削減され、ベルトの摩耗が減少したことでコンベヤ ベルトの耐用年数が延長されました。

5 つの主要な競争上の利点

1. 実際の産業現場でテストされたパフォーマンス

すべての洗浄効率、ずれ防止性能、耐用年数データは、継続的な工業用コンベア動作テストを通じて検証されています。 YUFENG は、理論上のパラメーターではなく、実際のアプリケーションのパフォーマンスに焦点を当てています。

2. 対称二重スパイラルセルフクリーニング構造

双方向のスパイラル設計により、バランスのとれたベルト接触を維持しながら、粘着性の物質を継続的に除去します。ベルトの偏りの頻度を減らし、局所的なベルトの磨耗を防ぎ、濡れた粘着性のある材料条件下での搬送の安定性を向上させます。

3. マルチチャンネルシーリングと防食保護

ラビリンス複合シールと溶融亜鉛メッキ表面保護の組み合わせにより、塵埃、泥水、腐食性物質による内部ベアリングの損傷を防ぎ、長期メンテナンスフリーの運用をサポートします。

4. 運用コストを削減するための統合設計

YUFENG スパイラル リターン アイドラー ローラーは、材料の蓄積、洗浄頻度、ローラー交換、ベルトの損傷を軽減することで、お客様のコンベヤの総メンテナンス コストを削減し、生産効率を向上させるのに役立ちます。

5. 専門的な工場の品質管理

YUFENG は、ISO9001 品質管理基準に基づいて、自動化された切断、溶接、組立、およびテストのワークショップを運営しています。完成したローラーは出荷前に同心度検査、回転抵抗検査、シール性能検証などの検査を実施します。

適切な産業用途のシナリオ

1. マイニングコンベヤーシステム

戻りベルトの付着が頻繁に発生する、湿った石炭スライム、脈石粉、泥状鉱物材料を輸送する地下炭鉱および露天掘り炭鉱に適しています。

2. 沿岸港湾バルクマテリアル輸送

塩霧腐食のリスクのある湿気の多い海洋環境で輸送される鉱物粉末、鉄鉱石、砂、その他のバルク材料向けに設計されています。

3. セメント、冶金、火力発電産業

従来のリターンローラーに堆積しやすい粘着灰、クリンカー残渣、炉スラグなどの工業資材に適用可能です。

4. 鉱物処理および骨材プラント

継続的な自浄性能を必要とする湿った泥、砂骨材、鉱物処理搬送システムに適しています。

5. 頻繁に付着の問題が発生するコンベヤシステム

材料の蓄積、ベルトのずれ、頻繁な清掃の必要性、ローラーの耐用年数の短さが問題となるリターンコンベアセクションに最適です。

なぜYUFENGを選ぶのか?

専門メーカーによる信頼性の高い自動洗浄コンベヤ ソリューション

YUFENG スパイラル リターン アイドラー ローラーは、精密スパイラル構造技術、実証済みの産業用途の経験、および標準化された工場品質管理を統合しています。粘着性のある材料の搬送環境向けに設計されており、材料の蓄積を排除し、ベルトのずれの問題を軽減し、計画外のコンベヤのダウンタイムを最小限に抑えます。

工場直接供給とカスタマイズされたサポート

YUFENG は、コンベヤコンポーネントの専門メーカーとして、世界のバルクコンベヤシステムインテグレータに工場からの直接供給、カスタマイズされた仕様、技術コンサルティング、アプリケーションマッチングサービスを提供しています。

YUFENG でコンベヤの信頼性を向上

Choose YUFENG Idler Roller to achieve automatic self-cleaning performance, reliable anti-corrosion protection and stable return belt operation for demanding industrial conveying applications.

よくある質問

Q1: スムースリターンアイドラとスパイラルリターンアイドラローラの違いは何ですか?

通常のスムーズ リターン アイドラーは、基本的なベルト サポートのみを提供します。粘着性のある物質はローラー表面に蓄積しやすく、ベルトのずれの原因となり、頻繁なクリーニングが必要になります。

YUFENG アイドラー ローラーは双方向スパイラル構造を採用しており、動作中に残留物質を継続的に除去し、ベルト接触面をきれいに保ち、物質の蓄積によるずれの問題を軽減します。

Q2: 購入前にスパイラルリターンアイドラーローラーの品質を確認するにはどうすればよいですか?

お客様は次の 3 つの重要な点に注目する必要があります。

1. スパイラル溶接の品質

スパイラルフライトは、長期間の動作中に緩まないように、ローラーシェルにしっかりと溶接する必要があります。

2. シール構造

信頼性の高いローラーでは、塵や水によるベアリングの損傷を防ぐために、単純なダスト リングの代わりに多層ラビリンス シーリングを使用する必要があります。

3. 防食処理

溶融亜鉛メッキのローラーシェルは、屋外、鉱山、湿気の多い産業環境において優れた耐食性を提供します。

Q3: スパイラルフライト構造にはどのような材料が利用できますか?

1. 炭素鋼スパイラルフライト

高い耐摩耗性と衝撃強度を備え、鉱山、港湾、セメント工場、その他の過酷な用途に適しています。

2. ラバースパイラルフライト

ベルト当たりが柔らかくなり、軽荷重搬送に適します。ただし、高温や激しい摩耗に対する耐性は低くなります。

玉峰に連絡する

スパイラル リターン アイドラー ローラー ソリューションの技術データシート、カスタマイズされた図面、サンプル テスト、工場直接価格については、YUFENG にお問い合わせください。
