Corrugated Sidewall Conveyor Belt

YUFENG 波形側壁コンベヤ ベルトは、統合された加硫技術により波形側壁と横方向のクリートを組み合わせ、傾斜搬送から 0°～90° の垂直吊り上げまでの安定した輸送を可能にし、同時に材料の損失を減らし、搬送効率を向上させます。

鉱業、穀物、化学、骨材産業では、搬送角度が増加すると、鉱石、砂、穀物、粉末製品などの材料が後方に滑り落ちることがよくあります。従来のソリューションでは複数の搬送コンベアが必要となるため、設備投資が増加し、工場スペースを占有し、メンテナンスコストも増加します。

製品技術と製造工程

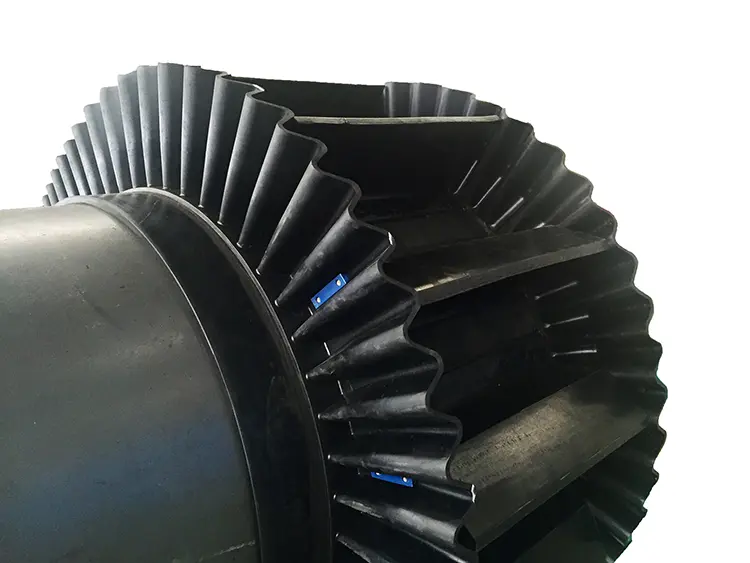

1. 統合された加硫サイドウォール構造

ベルト製造後にサイドウォールとクリートが別々に取り付けられる従来の接着サイドウォール ベルトとは異なり、YUFENG はベース ベルト、波形サイドウォール、横方向クリートを高温加硫によって 1 つのゴム構造に統合します。

この設計により、弱い接着接合が排除され、材料への衝撃や繰り返しの曲げに対する耐性が向上し、連続的な急角度の搬送用途でより信頼性の高い動作が実現します。

2. 高強度カーカスと品質管理

YUFENG波形サイドウォールコンベヤベルトは、高い引張強度と低い永久伸びを備えたEPまたはNN多層浸漬生地カーカスを採用しています。サイドウォールとクリートのゴムには高弾性の耐引裂性コンパウンドが使用されており、プーリーの周囲で繰り返し曲げても早期の亀裂が発生することがありません。

完成した各ベルトは、出荷前に側壁剥離試験、引張試験、曲げ疲労評価、構造検査を受けます。テスト記録と製造データは顧客の検証に利用できます。

パフォーマンス上の利点

1. 信頼性の高いサイドウォール接着

YUFENG の実験室テストでは、100,000 回の繰り返し曲げテスト後も側壁剥離強度が 12 N/mm 以上を維持することが示されています。これは、繰り返しの屈曲や長期間の搬送中に、側壁とベルト本体の間の構造的接続を維持するのに役立ちます。

2. 低伸びで安定搬送

定格荷重下での永久伸びは 1.3% 未満に制御され、連続運転中のベルトの張力と材料の位置の維持に役立ちます。安定したベルト構造は、要求の厳しい傾斜搬送システムや垂直搬送システムに適しています。

3. 90°まで垂直搬送

波形の側壁構造は最大 90° の搬送角度に対応しており、従来の搬送ステージを必要とせずに材料を垂直に持ち上げることができます。これにより、コンベアのレイアウトが簡素化され、設置スペースが節約され、マテリアルハンドリングの効率が向上します。

4. 耐用年数の延長

従来の接着された側壁コンベヤベルトと比較して、YUFENG の一体構造は、同様の動作条件下で 2 ～ 3 倍長い耐用年数を提供できます。ベルトの交換頻度が減ることで、メンテナンスのダウンタイムと長期的な運用コストを最小限に抑えることができます。

実際の適用事例

1. 建設砂骨材プラント60°搬送プロジェクト

大規模な建設砂骨材プラントでは、以前は原材料の持ち上げに通常の平らなコンベヤ ベルトが使用されていました。搬送角度が60°に達したため、搬送中に資材が後方に滑り落ちることが多く、資材の無駄が発生したり、清掃の手間がかかったりしていました。

YUFENG はお客様の搬送条件を分析し、急角度の搬送に適したカスタマイズされたサイドウォール ベルト ソリューションを提供しました。統合された波形の側壁と横方向のクリートは、上方への移動中に骨材を効果的に保持し、継続的な材料の損失を防ぎました。

16 か月にわたる昼夜連続稼働後も、ベルト構造は無傷のままで、材料の流出はほぼゼロに減少し、お客様は不必要な移送装置を削減することで工場スペースの利用率を向上させました。 Based on the stable performance, both parties established a long-term annual supply cooperation.

2. 穀物物流倉庫垂直吊り上げプロジェクト

国境を越えた穀物物流会社は、より高い資材保管能力を備えた小麦とトウモロコシの垂直搬送システムを必要としていました。独自の多段階転写方法は過剰なスペースを占有し、装置の複雑さが増大しました。

顧客の粒子サイズ、時間当たりのスループット、および吊り上げ要件に応じて、YUFENG は横方向のクリート間隔を最適化したハイサイドウォール構造をカスタマイズしました。このソリューションにより、材料の保持力が向上し、連続垂直輸送中の穀物のオーバーフローが防止されました。

13 か月の稼働後、カスタマイズされたベルトは、側壁の損傷、材料の滑り、生産の中断もなく、安定した性能を維持しました。このプロジェクトでは、複数の搬送コンベヤをよりコンパクトで効率的な搬送システムに置き換えることに成功しました。

技術仕様

裕豊工場を選ぶ理由

1. 専門的な製造およびカスタマイズ能力

YUFENG は専門的なサイドウォール コンベア ベルトの生産能力を所有しており、構造設計、ゴム配合、製造、テスト、納品に至るまでの完全なソリューションを提供しています。 YUFENG は、さまざまな材質、搬送角度、生産要件に基づいて、ベルト幅、サイドウォールの高さ、クリート間隔、カーカス構造を顧客の機器に合わせてカスタマイズできます。

2. 世界中の産業顧客への信頼性の高い供給

YUFENG は、標準的な注文、カスタマイズされたプロジェクト、および長期的な産業供給をサポートします。各出荷には、顧客が製品の品質を確認するのに役立つ生産記録、検査文書、技術サポート資料が含まれる場合があります。 YUFENG は、鉱業、穀物、化学、骨材産業にサービスを提供した経験を活かし、高角度および垂直輸送を必要とする世界中の顧客に安定した輸送ソリューションを提供します。

よくある質問

1. YUFENG 波形サイドウォール コンベヤ ベルトはどのような材料を輸送できますか?

鉱石、砂、穀物、化学粉末、石灰石、小さなブロック骨材などのバルク材に適しています。

2. YUFENG はサイドウォールの高さとクリートの間隔をカスタマイズできますか?

はい。 YUFENG は、材料の特性と搬送要件に応じて、サイドウォールの高さ、クリート間隔、ベルト幅、カーカス構造を調整します。

3. 接着サイドウォールではなく、一体型加硫サイドウォールを選択する理由は何ですか?

一体加硫処理により接着の弱点がなくなり、剥離、衝撃、繰り返しの曲げに対する耐久性が向上します。

急角度搬送ソリューションについてはYUFENGにお問い合わせください

YUFENG は、鉱業、穀物、化学、骨材産業向けに波形サイドウォール コンベヤ ベルト ソリューションを工場から直接提供しています。カスタマイズ仕様、技術相談、テストレポート、見積サポートについては、お問い合わせください。
